使用条件の点検: 検出距離と対象物または背景までの間隔、および対象物の拡散反
射能力を対応する図 [参照 表 41] と照らし合わせます (x = 検出距離、y = 設定した
検出距離と背景 (白 90%) 間の最小距離)。拡散反射率: 6% = 黒色 1、18% = 灰色
2、90% = 白色 3 (DIN 5033 に準拠した白)。当社では、拡散反射が低い対象物を
使用して設定を行うことを推奨しています。
背景抑制用の最小間隔 (= y) は、図 [表 41 1] に基づいて以下の通り求めることが
できます:
例: x = 500 mm、y = 25 mm。つまり設定された検出距離からの間隔が 25mm よ
り大きい場合に背景 (白、90%) が抑制されます。
表 6: 使用条件
Recommended sensing range for the best
performance
0
20
80
60
40
120
100
140
400 800
1,200
1,600
0
1
3
6%/90%
90%/90%
y
x
Minimum distance in mm (y) between the set sensing
range (x) and white background (90 % remission)
Distance in mm
2
18%/90%
Black object (6 % remission)
Set sensing range x = 500 mm
Needed minimum distance to white
background y = 25 mm
Example:
Safe suppression of the background
yx
White
background (90 %)

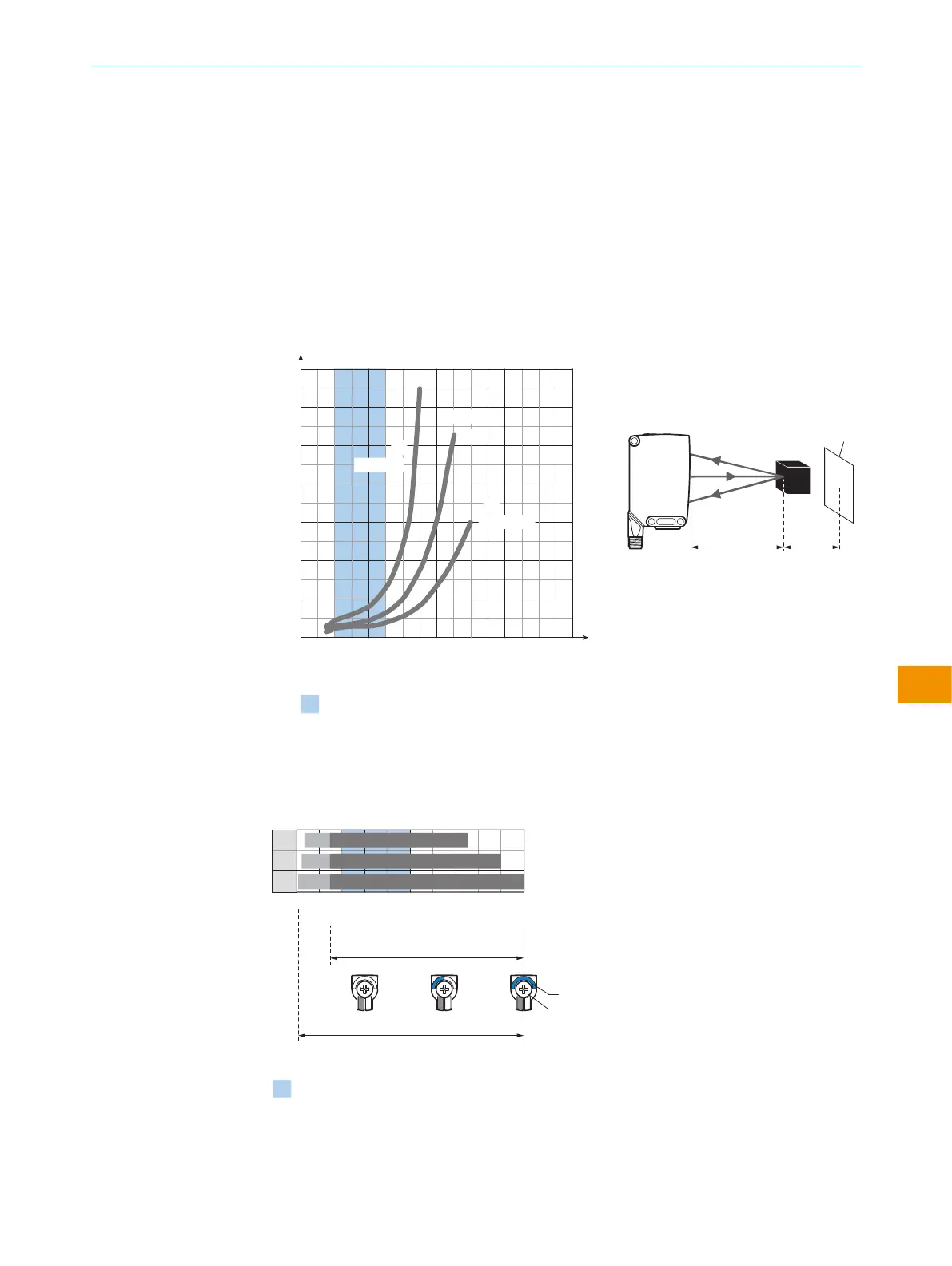

図 3: 特性曲線、WTS26P
1
黒色の検出距離、反射率 6%
2
グレーの検出距離、反射率 18%
3
白色の検出距離、反射率 90%
Distance in mm (inch)
150
(5.91)
300
(11.81)
500
(19.69)
700
(27.56)
1,000
(39.37)
0
1
2
3
40 750
25
10
150
150
150
900
1,000
D
C
A B
BluePilot
E
F
Recommended sensing range for the best performance
図 4: 棒グラフ、WTS26P
取扱説明書
8020355.1GI9/2022-07-13 | SICK 取 扱 説 明 書 | WTS26
117
記載内容につきましては予告なしに変更する場合がございますのであらかじめご了承ください。
ja
