Der Schaltabstand kann auch alleinig mit dem Potentiometer eingestellt werden.
Wir empfehlen, den Schaltabstand in das Objekt zu legen, z.B. siehe Abbildung 7,
Seite 14. Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem
Strahlengang entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang
ändert sich (Tabelle 4).
1...3 sec.
1
2
3

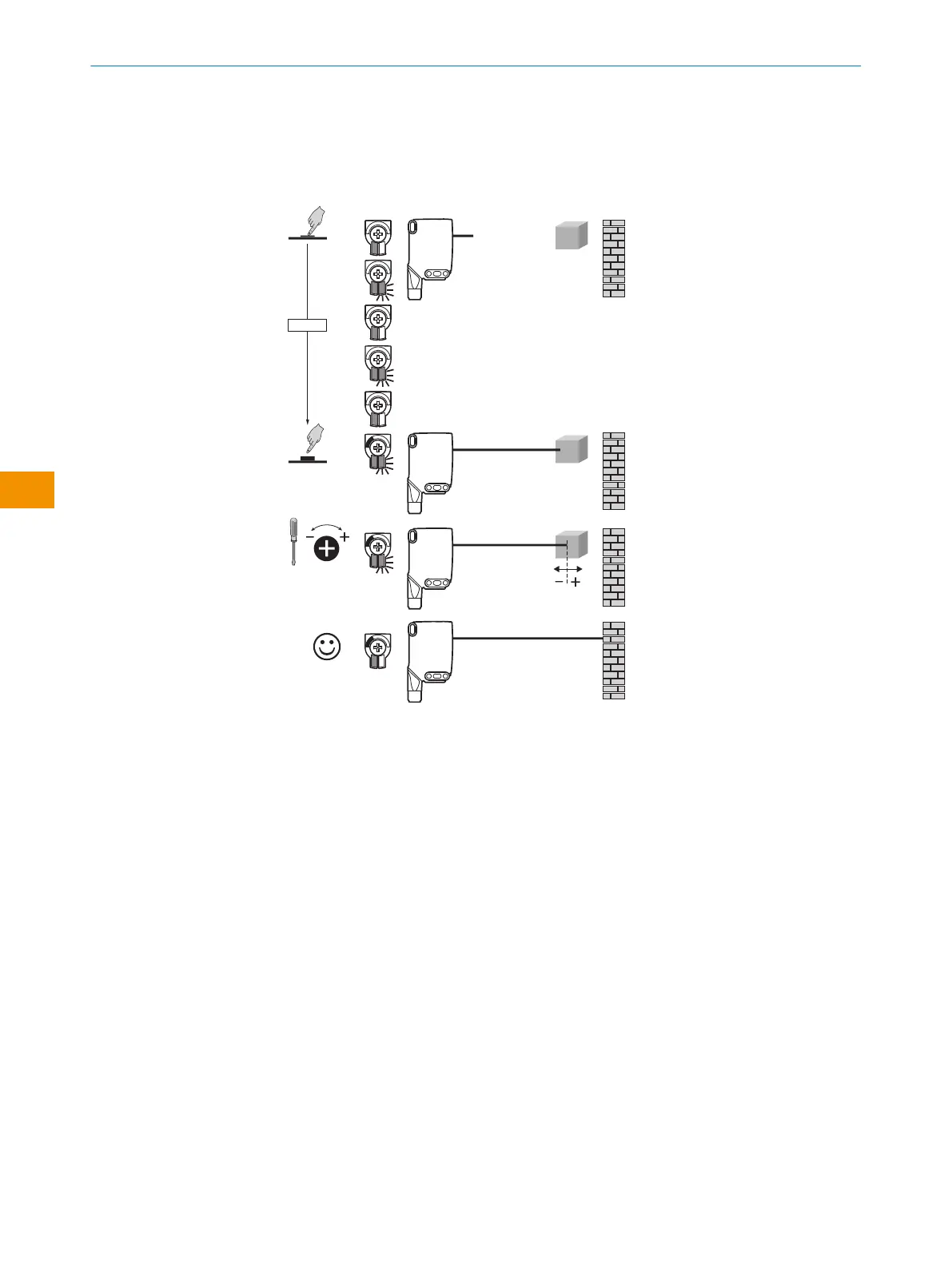

Abbildung 7: WTS26x-xxxxxx2xAxx, Einstellung des Schaltabstands mit Drück-Dreh-Element
WTS26x-xxxxxx1xAxx mit Potentiometer:
Mit dem Potentiometer wird der Schaltabstand eingestellt.
Drehung nach rechts: Erhöhung des Schaltabstands
Drehung nach links: Verringerung des Schaltabstands
Wir empfehlen, den Schaltabstand in das Objekt zu legen, z.B. siehe Abbildung 9.
Nachdem der Schaltabstand eingestellt worden ist, das Objekt aus dem Strahlengang
entfernen, der Hintergrund wird dabei ausgeblendet. Der Digitalausgang ändert sich
(Tabelle 4).
BETRIEBSANLEITUNG
14
B E T R I E B S A N L E I T U N G | WTS26 8020355.1GI9/2022-07-13 | SICK
Irrtümer und Änderungen vorbehalten
