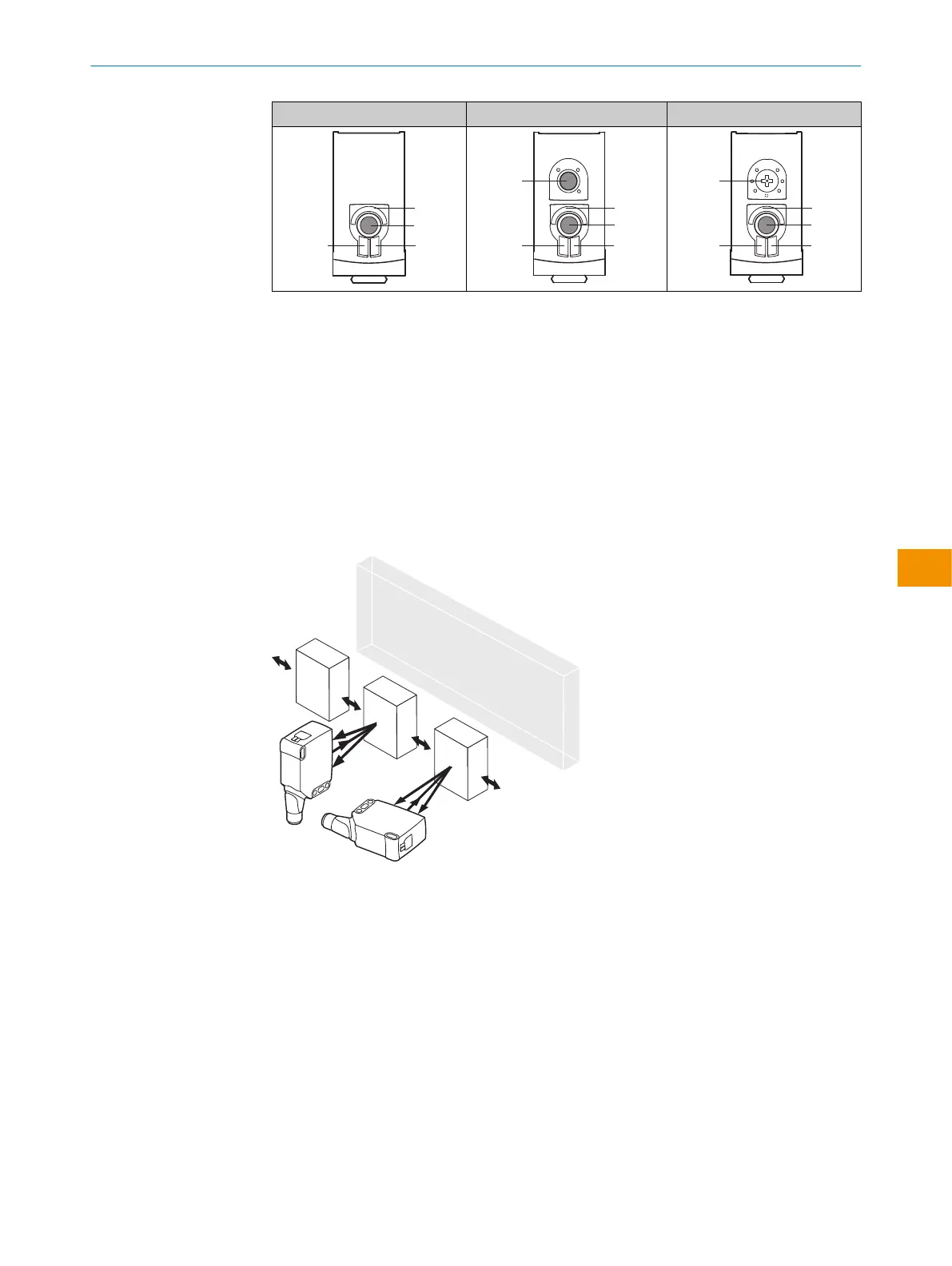

WTS26x-xxxxxx30 WTS26x-xxxxxx31 WTS26x-xxxxxx32
2
1
4
3
2
1
3
4
6
2
1
3
4
5
1
BluePilot azul: indicador de distancia de conmutación
2
Pulsador giratorio / Potenciómetro / Boton Teach: ajuste de la distancia de conmutación
3
LED amarillo: estado de recepción de luz
4
LED verde: tensión de alimentación activa
5
Pulsador giratorio: ajuste de las funciones de temporización
6
Tecla teach: ajuste de conmutación en claro/oscuro
4 Montaje
Montar el sensor en una escuadra de fijación adecuada (véase el programa de acceso‐
rios SICK).
Tenga en cuenta la orientación del sensor respecto a la dirección de movimiento del
objeto, consulte figura 1.
Figura 1: Orientación del sensor respecto a la dirección del objeto
Respetar el par de apriete máximo admisible del sensor de < 1.3Nm.
5 Instalación eléctrica
La conexión de los sensores debe ser sin tensión. Debe tenerse en cuenta la siguiente
información en función del tipo de conexión:
– Conexión de enchufes: observar la asignación de terminales
– Cable: color del hilo
No aplicar o conectar la fuente de alimentación hasta que no se hayan finalizado todas
las conexiones eléctricas.
Explicaciones relativas al diagrama de conexiones (en las tablas siguientes):
Alarm = salida de alarma
