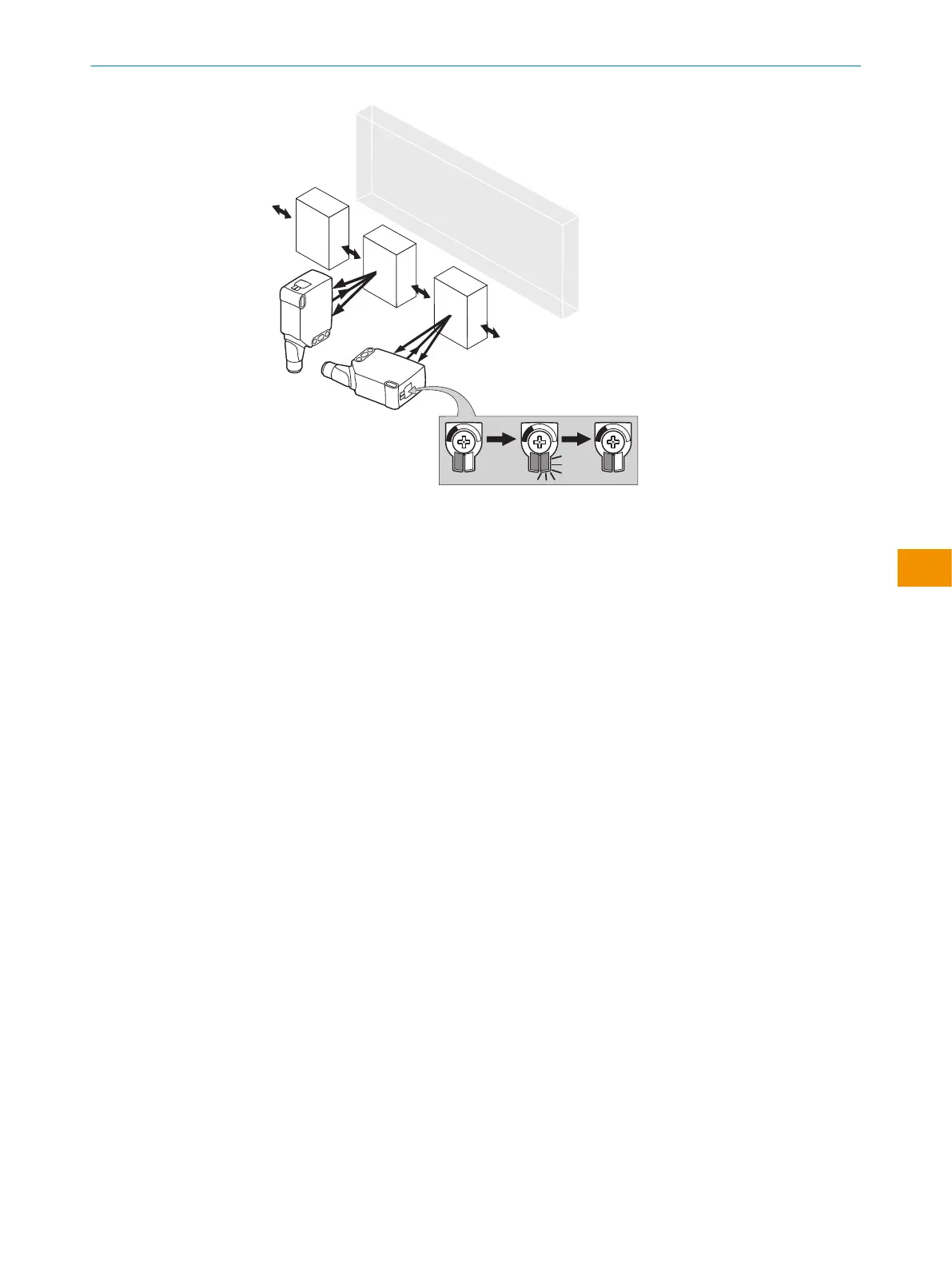

Figura 2: Alineación
7.2 Comprobar las condiciones de uso
Las WTS26 son fotocélulas de detección sobre objeto con supresión de fondo. En fun‐
ción de la reflectividad difusa del objeto que ha de detectarse y del fondo que pudiera
encontrarse detrás, debe mantenerse una distancia mínima (y) entre la distancia de
conmutación ajustada (x) y el fondo.
Comprobar las condiciones de uso: cotejar la distancia de conmutación y la distancia al
objeto o al fondo y el grado de reflectividad del objeto con el diagrama correspondiente
[véase tabla 20] (x = distancia de conmutación, y = distancia mínima entre la distancia
de conmutación definida y el fondo (blanco 90%)). Reflectividad: 6% = negro 1, 18%
= gris 2, 90% = blanco 3 (referido al blanco estándar según DIN5033). Recomenda‐
mos realizar el ajuste con un objeto con una reflectividad baja.
La distancia mínima (= y) para la supresión de fondo puede calcularse de la siguiente
manera a partir del diagrama [tabla 20 1]:
Ejemplo: x = 500 mm, y = 25 mm. Esto es, el fondo (blanco, 90%) se suprime a partir
de una distancia > 25 mm por la distancia de conmutación ajustada.
