Salida Health: el sensor (WTS26) dispone de una salida de aviso de fallo previo
("Health" en el diagrama de conexiones [véase tabla 3]), que avisa cuando el sensor
solo está operativo de forma limitada, o cuando el cable está interrumpido. Causas
posibles: el sensor o están sucios, el sensor está desajustado, o el cable está dañado.
En buen estado: HIGH (1), si está muy sucio, o si el cable está interrumpido: LOW (0).
En este caso, el LED amarillo parpadea.
Entrada de prueba
Entrada de prueba: los sensores WTS26 disponen de una entrada de prueba ("TE" o
“Test” en el diagrama de conexiones) [véase tabla 2], con la que se puede desconectar
el emisor y, de este modo, comprobar el funcionamiento correcto del sensor: en caso
de utilizar tomas de red con indicaciones LED ha de verificarse que la TE está correcta‐
mente asignada.
Cuando se detecta un objeto debe activarse la entrada de prueba (véase el diagrama
de conexiones [véase tabla 2]).
El LED emisor se desconecta o se simula que no se ha detectado ningún objeto.
Para comprobar el funcionamiento, consultar tabla 5. Si la salida conmutada no se
comporta según el gráfico, comprobar las condiciones de uso, véase "Resolución de
problemas", página 60.

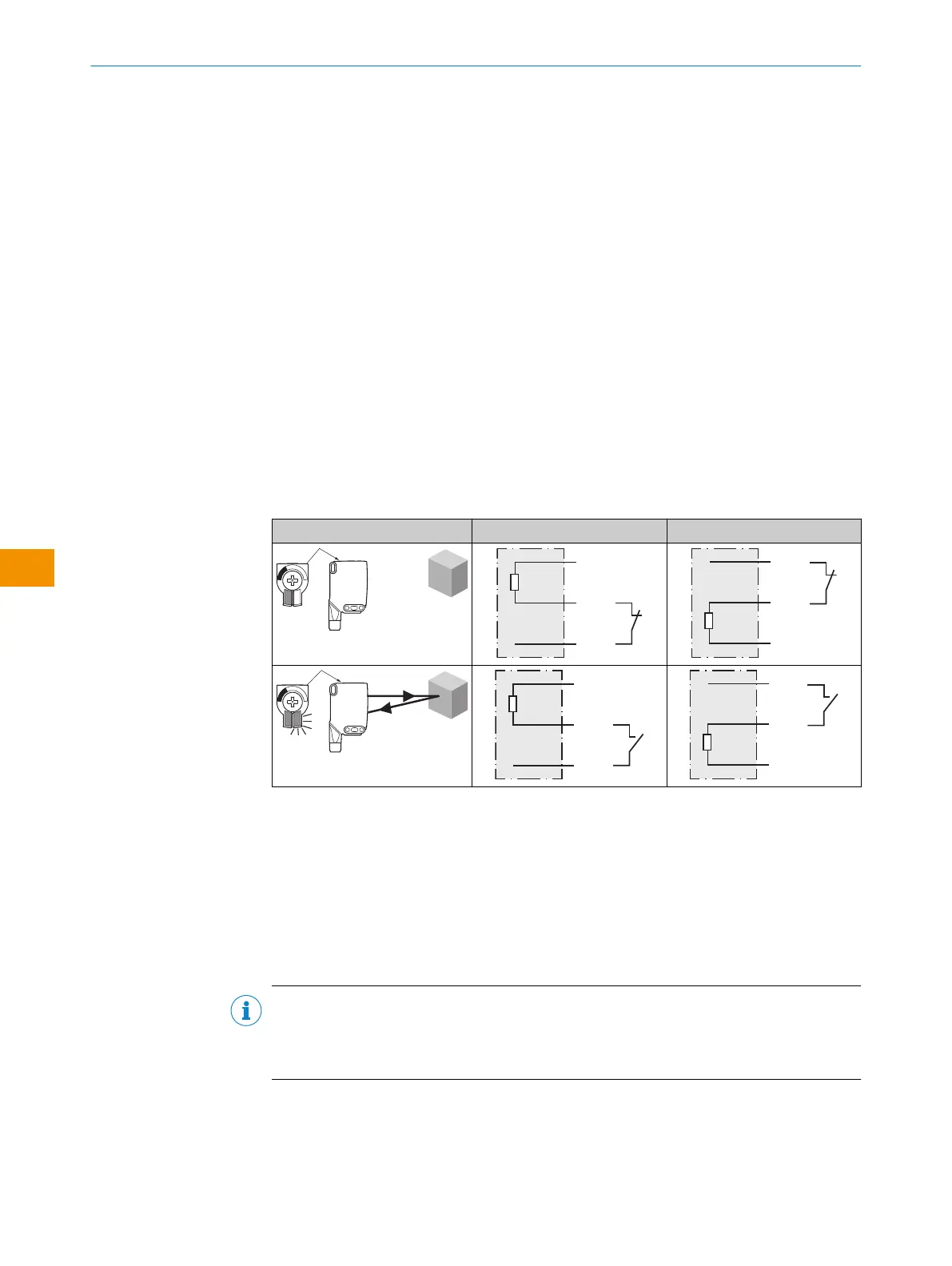

Tabla 5: Test
Test → M Test → L+
7 Puesta en marcha
7.1 Alineación
WTS26: alinear el sensor con el objeto. Debe seleccionarse una posición que permita
que el haz de luz emitida rojo incida en el centro del objeto. Hay que procurar que
la apertura óptica (pantalla frontal) del sensor esté totalmente despejada [véase
figura 2].
INDICACIÓN
Con WTS26: si la detección de los objetos tiene lugar desde arriba, recomendamos
un montaje inclinado del sensor para evitar una reflexión total por una superficie
especular, véase figura 10.
INSTRUCCIONES DE USO
52
I N S T R U C C I O N E S D E U S O | WTS26 8020355.1GI9/2022-07-13 | SICK
Sujeto a cambio sin previo aviso
