SICK WTS26P - Page 70

WTS26x-xxxxxx30 WTS26x-xxxxxx31 WTS26x-xxxxxx32
2
1
4
3
2
1
3
4
6
2
1
3
4
5
1
BluePilot bleu: indication de la distance de commutation
2
Bouton poussoir rotatif / Potentiomètre / Bouton de Teach: réglage de la distance de commutation
3
LED jaune: état réception de lumière
4
LED verte: tension d’alimentation active
5
Bouton poussoir rotatif: réglage des fonctions temporelles
6
Touche d’apprentissage : réglage commutation claire/sombre
4 Montage
Montez le capteur sur une équerre de fixation adaptée (voir la gamme d’accessoires
SICK).
Noter l’orientation privilégiée du capteur par rapport à la direction du mouvement
d’objet, voir illustration 1.

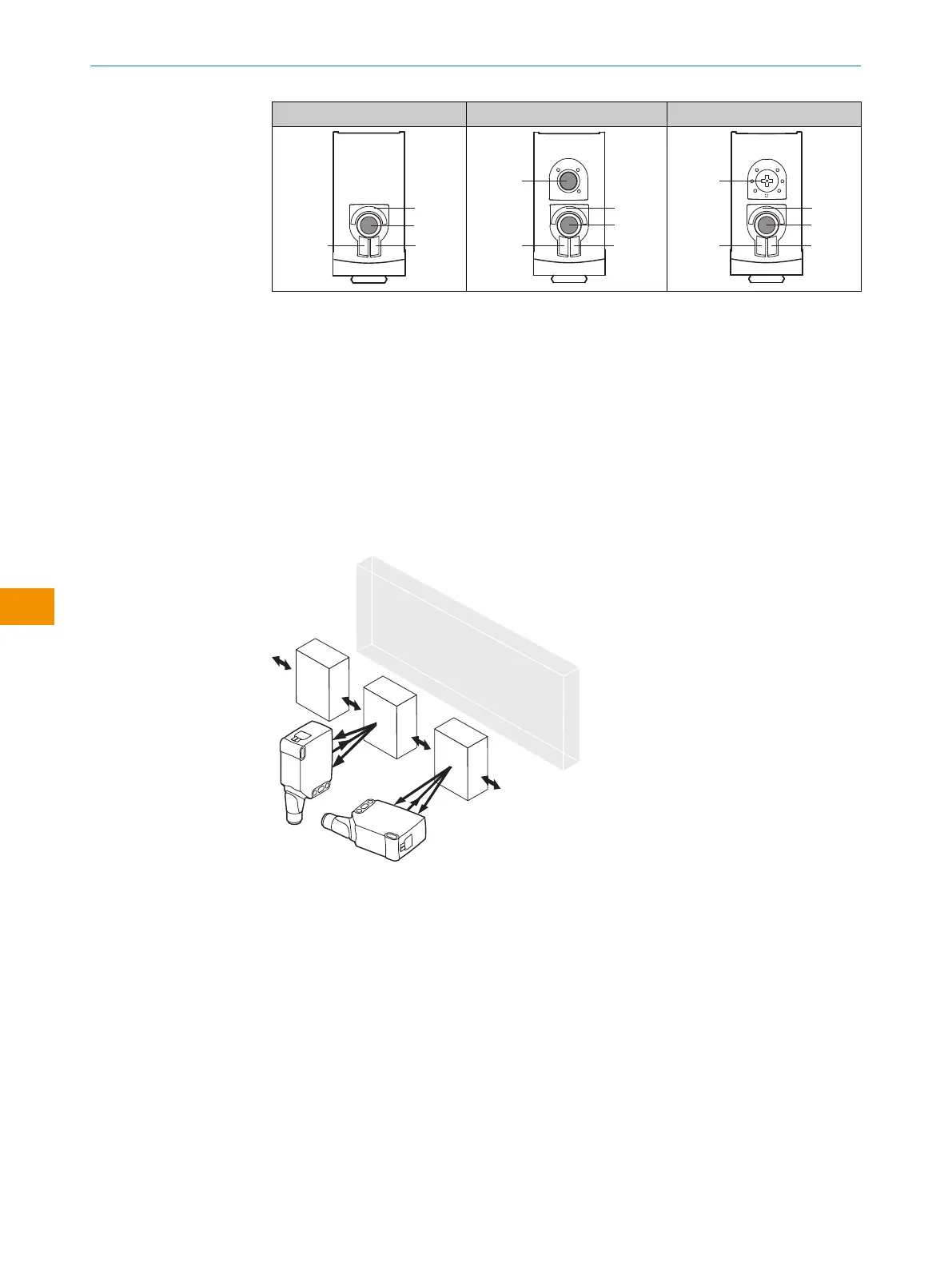

Illustration 1: Alignement du capteur par rapport à la direction de l’objet
Respecter le couple de serrage maximum autorisé du capteur de < 1.3Nm.
5 Installation électrique
Le raccordement des capteurs doit s’effectuer hors tension. Selon le mode de raccor‐
dement, respecter les informations suivantes:
– Raccordement du connecteur: respecter l’affectation des broches
– Câble: couleur des fils
Activer l’alimentation électrique seulement après avoir effectué les branchements élec‐
triques.
Explications relatives au schéma de raccordement (tableaux suivants):
Alarme = sortie alarme
NOTICE D’INSTRUCTION
70
N O T I C E D ’ I N S T R U C T I O N | WTS26 8020355.1GI9/2022-07-13 | SICK
Sujet à modification sans préavis
fr
