6 调试
1
对准
将传感器对准合适的反射器。选择定位，确保红外光（不可见光）落在反射器的中间。
仅可通过 LED 指示灯辨别校准是否正确。为此，请参见 插图 2].传感器发出的光源应
无遮挡地到达反射器，光路中不得有任何物体。此时应注意传感器和反射器的光学开口
处应无任何遮挡。

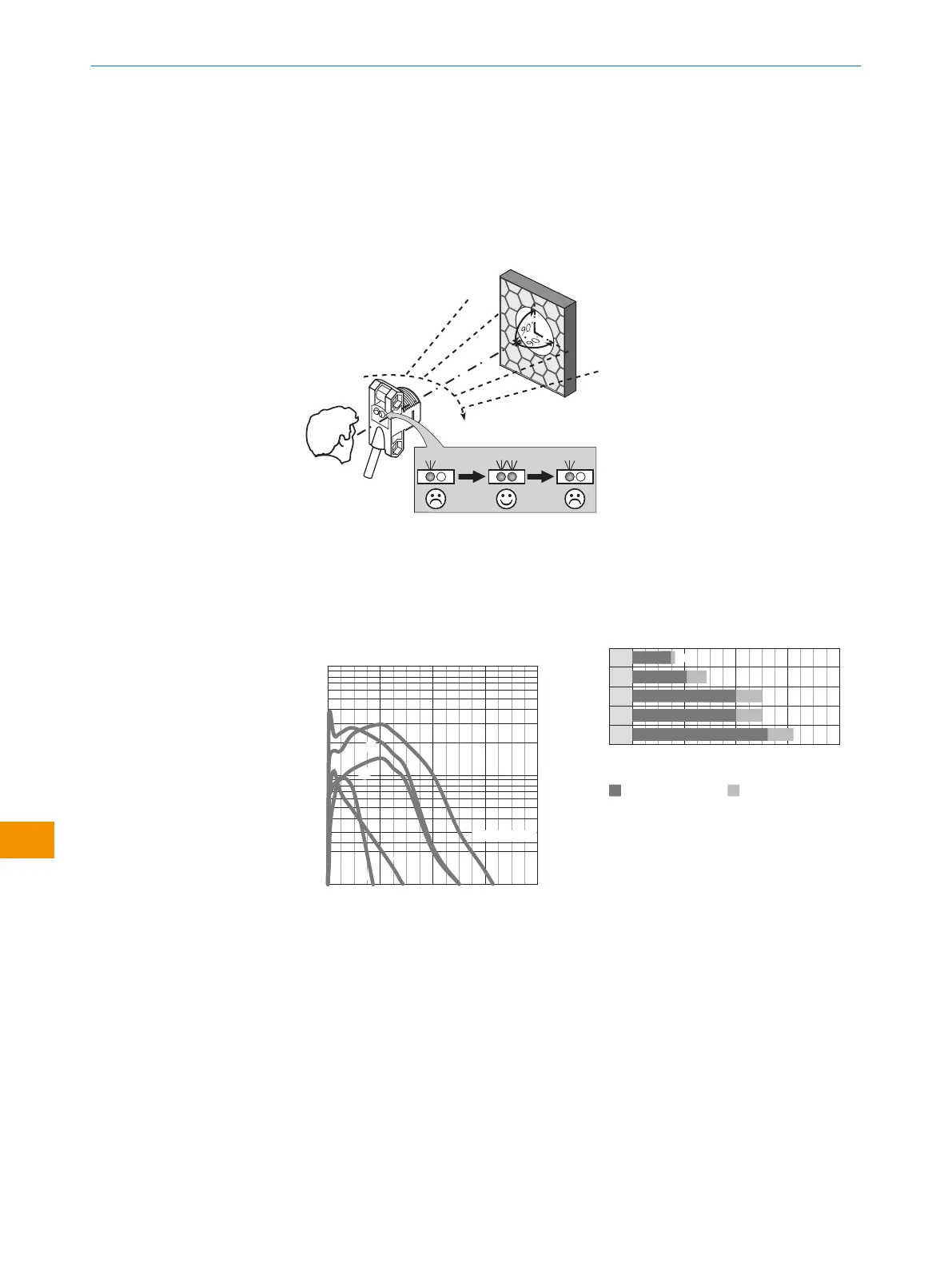

插图 2: 对准
2
触发感应距离
根据相应图表 [参见 插图 3]（x = 触发感应距离，y = 运行备用），调整传感器和反射
器之间的距离。
完全对准后，将不透明的物体移动到光束的路径中。使用 表格 1 检查功能。如果开关
量输出与 表格 1 不符，检查应用状况。
0
100
10
1
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
Function reserve
Distance in m (feet)
4
2
1
3
5
Sensing range
插图 3: 特性曲线
1
PL23FT
2
PL20A
3
P250
4
PL40A
5
PL80A
Sensing range Sensing range typ. max.
1
2
3
4
5
0
1.5
0
2.1 2.9
0
4.0 5.0
5.0
0
0
5.4 6.2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
4.0
1.7
插图 4: 条形图
3
灵敏度设置
传感器无法设置：传感器已由厂方调整，以提供最大灵敏度并准备好运行。
操作指南
146
