6 Puesta en servicio
1 Alineación
Alinear el sensor hacia un reflector adecuado. Seleccione una posición que permita que
la luz infrarroja (no visible) incida en el centro del reflector. La alineación correcta solo
se puede reconocer mediante los LED indicadores. Véase a este respecto figura 2]. El
sensor debe tener una visión despejada del reflector, no puede haber ningún objeto en la
trayectoria del haz. Hay que procurar que las aperturas ópticas del sensor y del reflector
estén completamente libres.

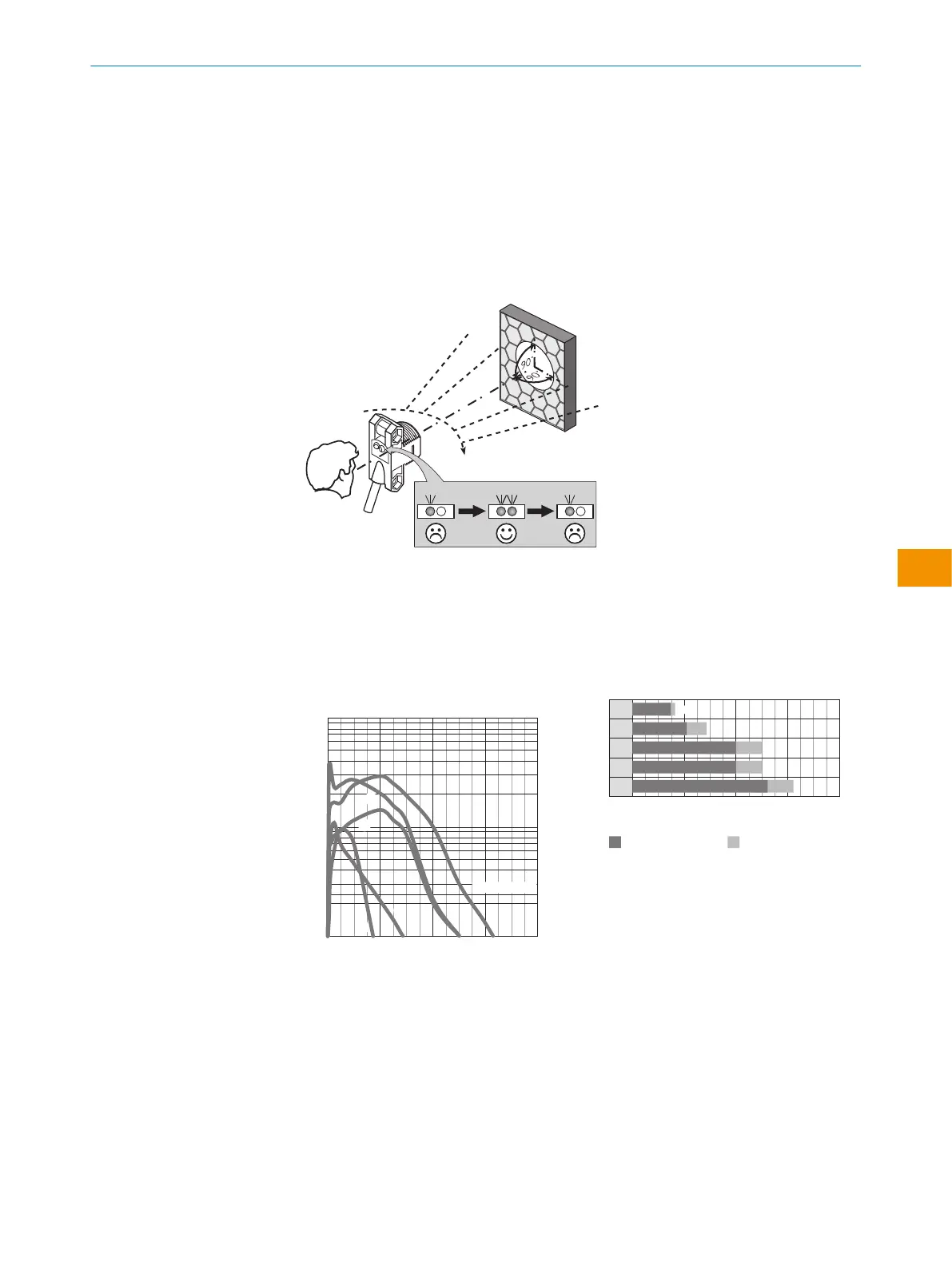

Figura 2: Alineación
2 Distancia de conmutación
Ajuste la distancia entre el sensor y el reflector de acuerdo con el diagrama correspon‐
diente [véase figura 3] (x = distancia de conmutación, y = reserva de funcionamiento).
Una vez finalizada la alineación, coloque un objeto no transparente en la trayectoria del
haz. Utilice tabla 1 para comprobar el funcionamiento. Si la salida conmutada no se
comporta de acuerdo con tabla 1, compruebe las condiciones de aplicación.
0
100
10
1
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
Function reserve
Distance in m (feet)
4
2
1
3
5
Sensing range
Figura 3: Curva característica
1
PL23FT
2
PL20A
3
P250
4
PL40A
5
PL80A
Sensing range Sensing range typ. max.
1
2
3
4
5
0
1.5
0
2.1 2.9
0
4.0 5.0
5.0
0
0
5.4 6.2
0
Distance in m (feet)
2
(6.56)
4
(13.12)
8
(26.24)
6
(19.68)
4.0
1.7
Figura 4: Indicador de barras
3 Ajuste de sensibilidad
No es posible ajustar el sensor: el sensor se ha ajustado en fábrica para proporcionar la
máxima sensibilidad y está preparado para el funcionamiento.
