Laag niveau alarmschakelaar
Deze toepassing gebruikt de Pointek ULS200 voor één of twee laag niveau alarmen.
Wanneer het materiaal kan dalen tot onder het bereik van de eenheid, dan vereist de ULS200
het echosignaal en wanneer dit langer duurt, schakelt het instrument naar fail-safe bedrijf. De
fail-safe default moet worden ingesteld overeenkomstig de toepassing.

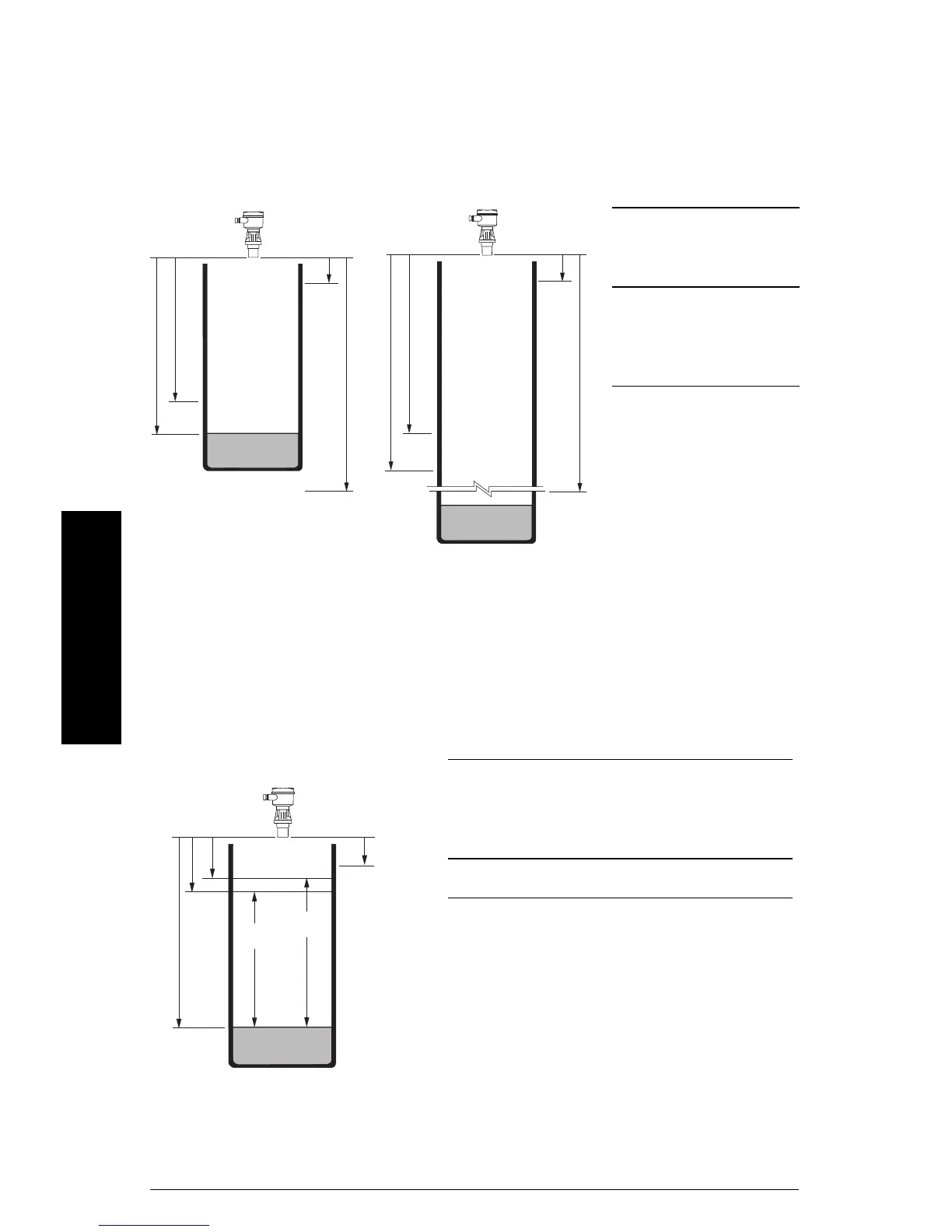

Dubbele pompbesturing
Deze toepassing maakt gebruik van de Pointek ULS200 voor een regeluitgang wanneer het
procesmateriaal stijgt tot een hoog niveau.
Pompputten worden vaak gebruikt voor de tijdelijke opslag van neerslag en/of afvalwater.
Wanneer het water een hoog niveau setpoint bereikt, wordt de put leeggepompt. Het
procesmateriaal wordt weggepompt met de dode band waarde tot een ander setpoint waar de
besturing de pomp uitschakelt.
fail-safe = 1, 2, of 3 fail-safe = 2 of 3
Toepassing Instellingen
alarm-
functie
3 - laag / laag-
laag alarm
5 - laag / LOE
alarm
alarm-
setpoint
stel de laag- en/
of laag-laagalar
-
men in op de
gewenste waar
-
den
fail-safe
modus
1 - hoog
2 - laag
3 - houden
Relais functie 13: Dubbele pomp
leegpompen
Toepassing Instellingen
relaisfunctie 6 - hoog besturing / laag alarm
7 - hoog besturing / hoog alarm
10 - hoog besturing / LOE alarm
13 - hoog besturing / hoog
besturing
relais setpoints ingesteld op de gewenste
waarden
dode band
waarden
vanaf relais setpoints
(afstand van pomp start setpoint
tot pomp stop setpoint)
laag, (bijv.
3,5 m)
laag, laag,
(bijv. 4,5 m)
onder-
drukken
(bijv.
0,5 m)
bereiklimiet
(bijv. 5,5 m)
laag, laag,
(bijv. 4,5 m)
bereiklimiet
(bijv. 5,5 m)
onder-
drukken
(bijv.
0,5 m)
laag, (bijv.
3,5 m)
beide pompen
stoppen
4m
relais 1
(bijv. 1 m)
relais 2
(bijv. 0,75 m)
dode band
1 (bijv. 3 m)
dode band 2
(bijv. 3,25 m)
pomp 2 start
pomp 1 start
onder-drukken
(bijv. 0,5 m)
