A5E32268616 Pointek ULS200 – QUICK START HANDLEIDING Pagina NL-13
mmmmm
Nederlands

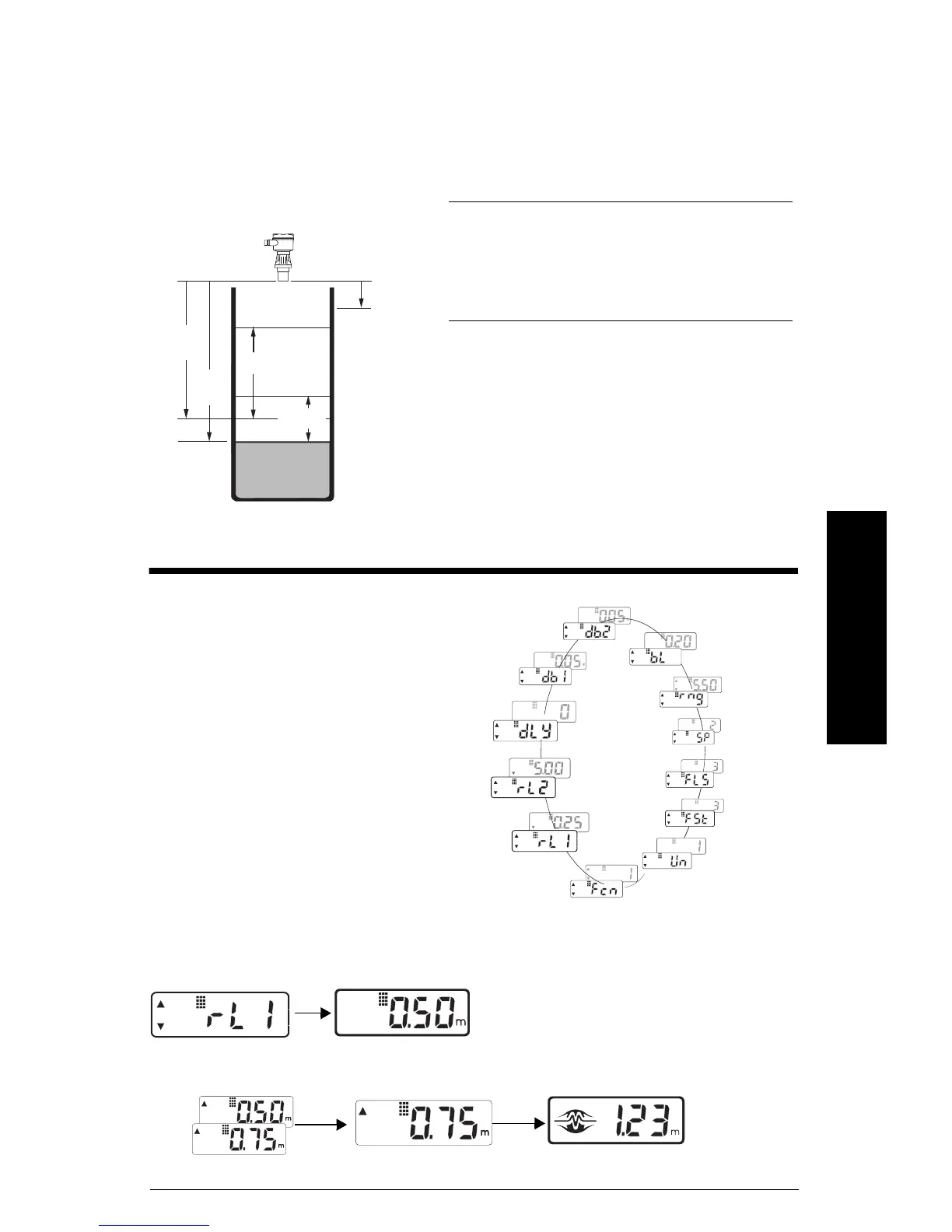

Pompbesturing met niveau-alarm
Deze toepassing gebruikt de Pointek ULS200 voor pompbesturing en één niveau-alarm.
Wanneer het materiaal een besturings-setpoint bereikt, wordt de put leeg, dan wel
volgepompt. Wanneer het materiaal een alarm-setpoint bereikt, klinkt het alarm totdat het
materiaal zich weer in de dodeband waarde bevindt.
Bedrijfsinstellingen
Instellen van een waarde:
1. Druk op beide bedieningstoetsen
2. Druk op 1 /
Relais functie 8: Volpompbesturing
met laag alarm
Toepassing Instellingen
relaisfunctie 6 - hoog besturing / laag alarm
7 - hoog besturing / hoog alarm
8 - laag besturing / laag alarm
9 - laag besturing / hoog alarm
10 - hoog besturing / LOE alarm
11 - laag besturing / LOE alarm
alarmsetpoint stel het laag alarm in op de
gewenste waarden
Druk, om toegang te krijgen tot de
bedrijfsinstellingen, herhaaldelijk
tegelijkertijd op beide toetsen totdat de
gewenste instelling is bereikt. Een
bekijkperiode van de ingestelde waarden
wordt geïnitieerd. Gedurende deze periode
kan de waarde worden gewijzigd door op de
`omhoog' of `omlaag' toets te drukken. Na
het bekijken of wijzigen, schakelt het
instrument automatisch terug naar de run
modus.
kies instelling (bijv. relais 1) stroomwaarde (bijv. 0,5 m)
wijzig waarde (bijv. verhoog tot
0,75
m)
nieuwe waarde (bijv. nieuw set-
point 0,75 m)
na 6 sec. vertraging, keer terug naar run
modus
Relais 1
(volpompen)
(bijv. 3 m)
dode band 1
(bijv. 2 m)
dode band 2
(bijv. 1 m)
alarm UIT
onder-drukken
(bijv. 0,5 m)
Relais 2
(laag alarm)
(bijv. 3,5 m)
wegpompen
pomp aan
alarm ON
Dode band 2
Dode band 1
Vertraging
Relais 2
Relais 1
Relaisfunctie
Eenheden
Fail-safe timer
Fail-safe
Repsonsiesnelheid
Bereiklimiet
Onderdrukken
op setpoint
