Página PT-6 Pointek ULS200 – MANUAL DE PARTIDA RÁPIDA A5E32268616
mmmmm
Português

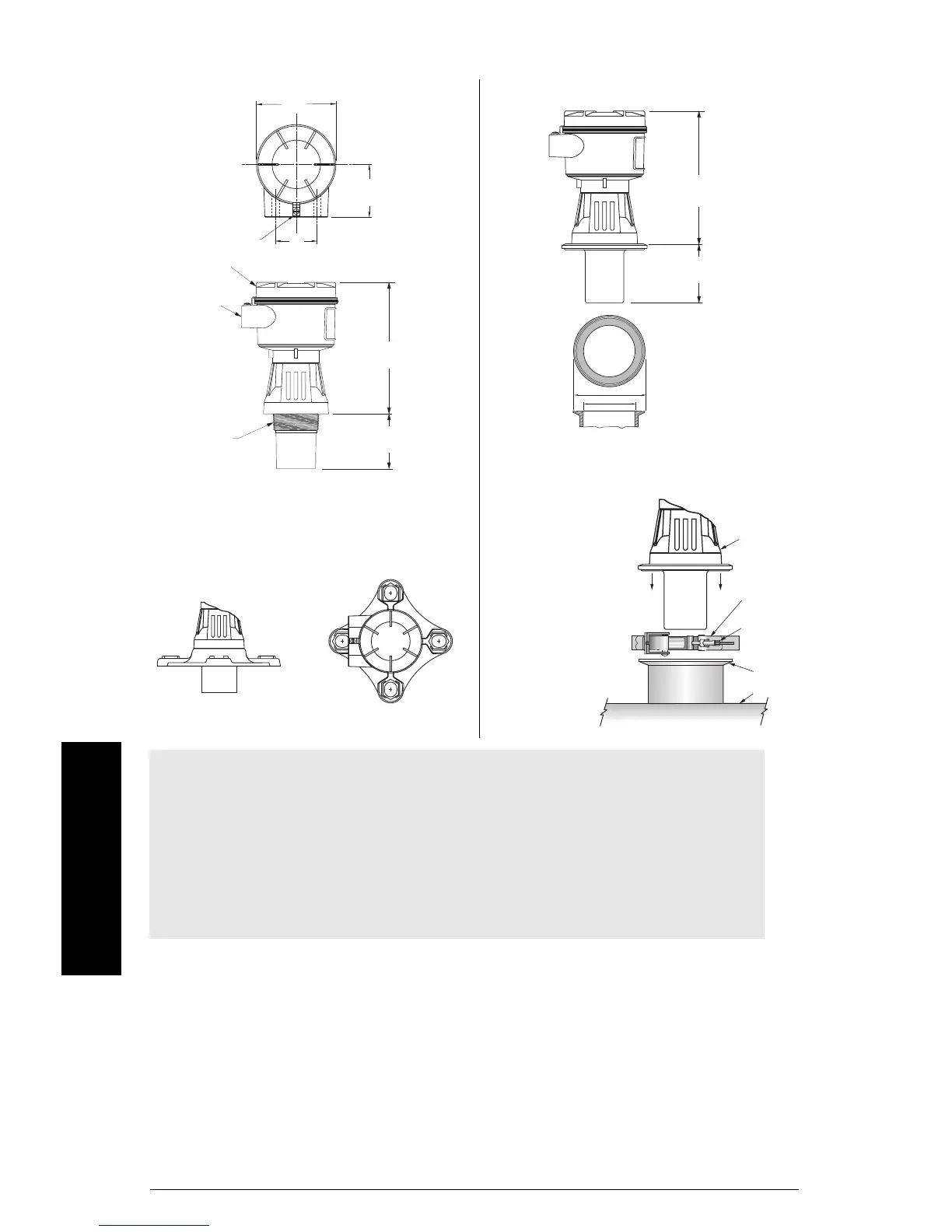

Dimensões
Versão Standard
Versão Sanitária
O Pointek ULS200 pode ser equipado com o
adaptador opcional de flange de 75 mm (3") para
encaixe a flanges de 3" ANSI, DIN 65 PN10 e
JIS
10K 3B.
Notas:
• As dimensões são nominais e podem variar de acordo com os tipos de
material.
• Uma caixa não metálica não proporciona continuidade à terra entre as
ligações.
• Usar casquilhos e ‘jumpers’ do tipo com terra.
• Para Modelos em Atmosferas Explosivas com aprovação CSA/FM, consultar
o desenho Siemens 0-9440026Z-DI-A.
74 mm
(2,9")
180 mm
(7,1")
2” NPT
2" BSP
ou PF2
ligação de
conduta de
½" NPT ou
PG13,5
tampa
mola da tampa
#8-32x3.8" parafuso
de máquina
57 mm (2,25")
120 mm
(4,7")
74 mm (2,9")
Anel sanitário, 4"
119 mm (4,68")
97 mm (3,83")
178 mm
(7,0")
79 mm
(3,1")
ULS200
Montar o Pointek
ULS200 no topo do
anel sanitário do
reservatório.
Encaixar de forma
segura envolvendo
a junta com o
grampo opcional.
Apertar à mão a
porca de ajuste.
Não utilizar chave.
grampo
opcional
porca de
ajuste
anel
reservatório
