A5E32268616 Pointek ULS200 – MANUAL DE PARTIDA RÁPIDA Página PT-7
mmmmm
Português

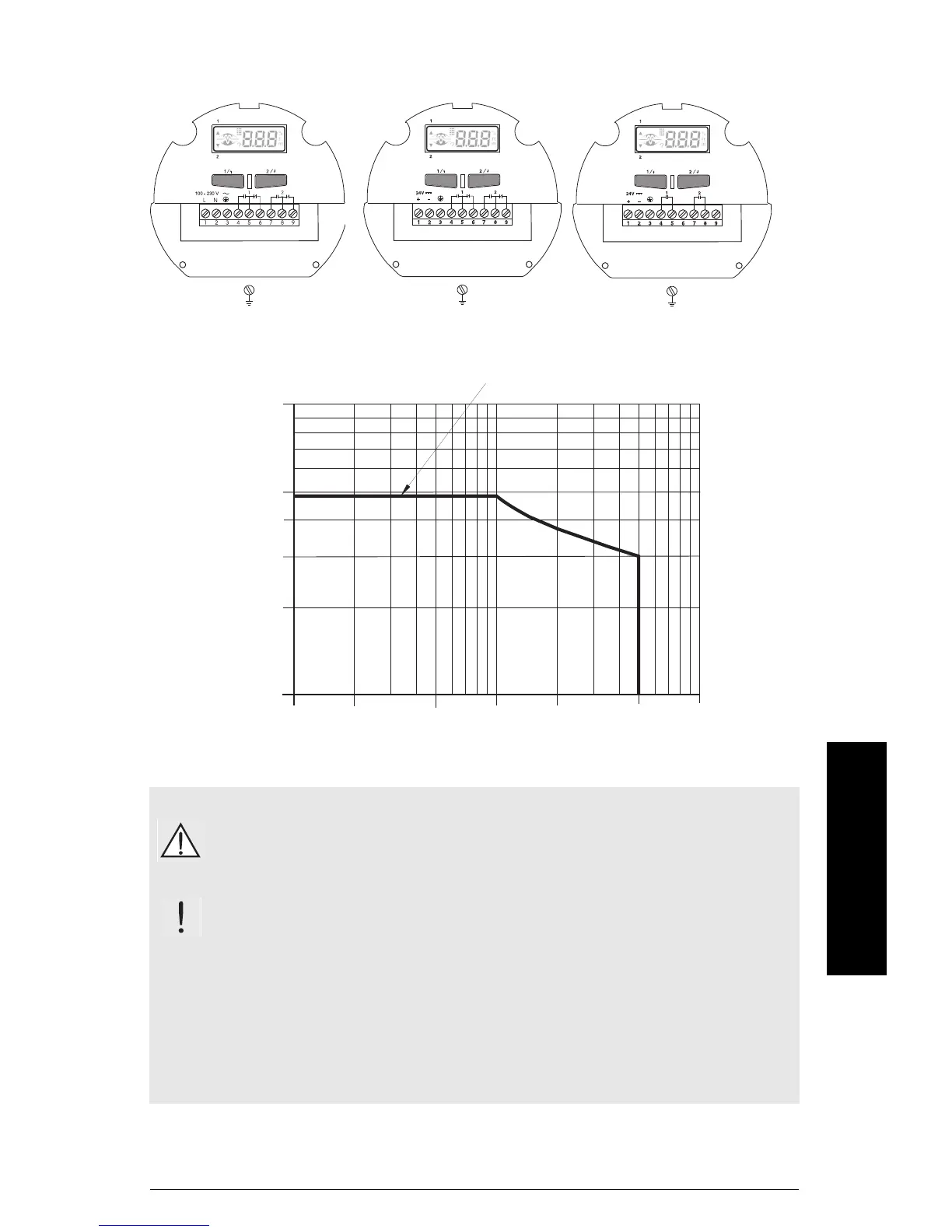

Interface
CA CC – saída de relê CC – saída de transístor
ATENÇÃO:
Os terminais de entrada CC devem ser alimentados por uma fonte que
proporcione isolamento eléctrico entre a entrada e a saída para que sejam
respeitadas as exigências de segurança da norma IEC 61010-1
Todos os condutores de campo devem possuir um isolamento adequado para as
tensões nominais.
Notas:
• Um disjuntor ou interruptor na instalação do edifício, assinalado como interruptor de
corte, deverá estar próximo do equipamento e acessível ao operador.
• Os terminais de contato de relê são para uso com equipamento que não tenha peças
sob tensão acessíveis e condutores com isolamento adequado para pelo menos 250 V.
• Este produto é vulnerável a descargas eletrostáticas. Seguir os procedimentos
adequados para ligação à terra.
100
50
40
30
20
10
0.1 0.2 0.5 1 2 5 10
Saída do relê – limites de corrente e de tensão de contato CC
máx. 48 V CC
tensão de contato alternada (V CC)
contato de corrente do relê (A)
(apenas carga resistiva)
