Seite DE-6 Pointek ULS200 – KURZANLEITUNG A5E32268616
mmmmm
Deutsch

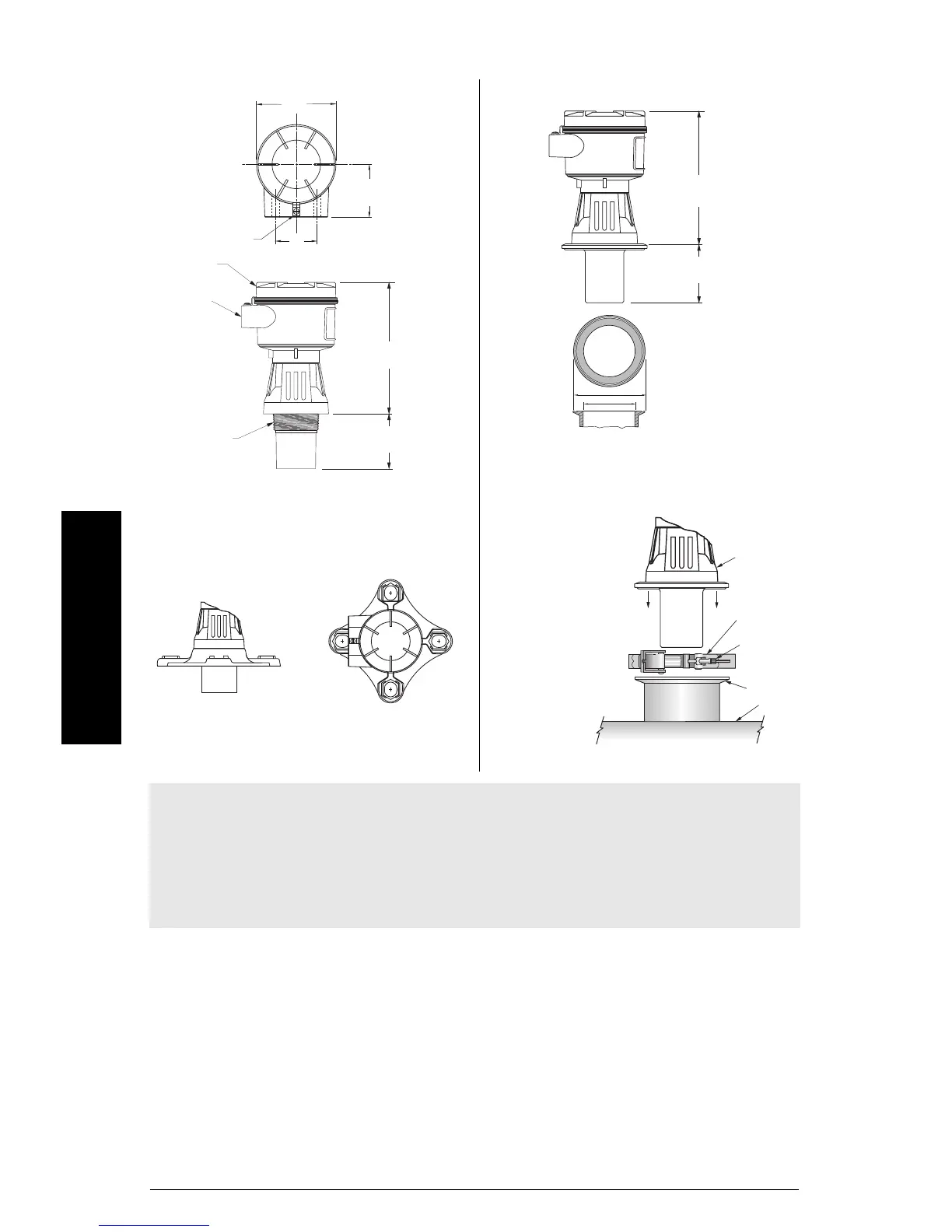

Abmessungen
Standard
Sanitär
Zur Übereinstimmung des Pointek ULS200 mit
Flanschen der Größe 3" ANSI, DIN 65, PN10 und
JIS 10K 3B kann der 75 mm (3") Flanschadapter
verwendet werden.
Hinweise:
• Die Maßangaben sind nominal und können je nach Materialtyp schwanken.
• Das Gehäuse ist schutzisoliert und besitzt keine Erdverbindung zu der Klemmleiste.
• Verwenden Sie geeignete Durchführungen.
• Angaben zu Ausführungen für Ex-Bereiche mit CSA-/FM-Zulassungen finden Sie in
der Siemens Zeichnung Nr. 0-9440026Z-DI-A.
74 mm
(2.9")
180 mm
(7.1")
2" NPT
2" BSP
oder PF2
Gewinde-
anschluss
½" NPT
oder
PG13,5
Deckel
Verschluss-
sicherung
#8-32x3.8"
Maschinen-
schraube
57 mm (2.25")
120 mm
(4.7")
74 mm (2.9")
4" Sanitärflansch
119 mm (4.68")
97 mm (3.83")
178 mm
(7.0")
79 mm
(3.1")
ULS200
Montieren Sie Poin-
tek ULS200 oben auf
den Sanitär-Gegen-
flansch des Tanks.
Für festen Sitz ist die
Dichtung mit der
optionalen Klemme
einzufassen.
Ziehen Sie die Ein-
stellmutter von Hand
an. Keinen Schlüssel
verwenden.
Optionale
Klemme
Einstell-
mutter
Gegen-
flansch
Tan k
