A5E32268616 Pointek ULS200 – KURZANLEITUNG Seite DE-7
mmmmm
Deutsch

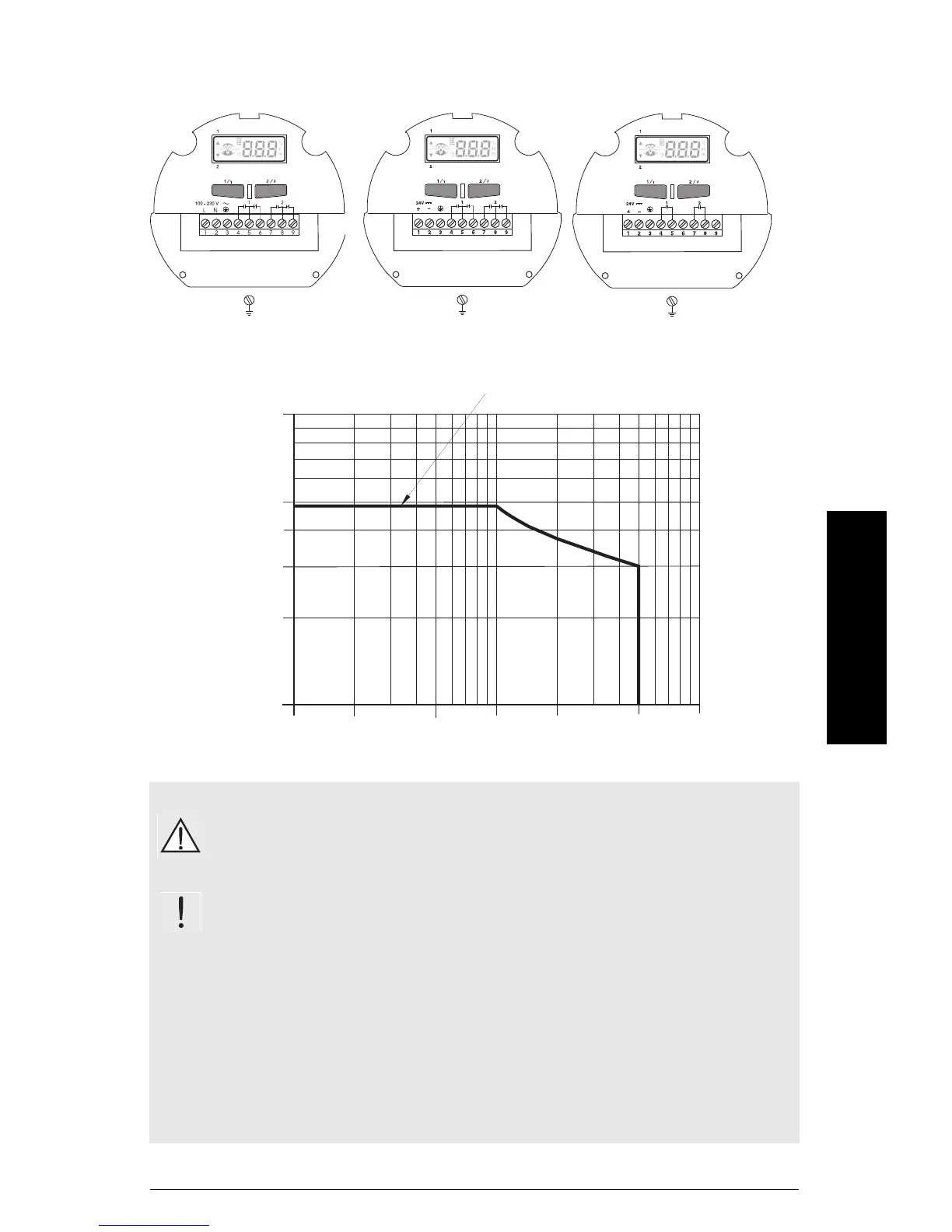

Schnittstelle
AC DC - Relaisausgang DC - Transistorausgang
WARNUNGEN:
Um die Sicherheitsanforderungen der IEC 61010-1 zu erfüllen, sind die Gleich-
strom-Eingangsklemmen von einer Spannungsquelle zu versorgen, die über eine
galvanische Trennung zwischen Ein- und Ausgang verfügt.
Alle Feldanschlüsse müssen entsprechend der angelegten Spannung isoliert
sein.
Hinweise:
• Ein Schalter als Trennvorrichtung für die Anschlussspannung (mit entsprechender Kenn-
zeichnung) muss in der Nähe des Gerätes und für den Bediener leicht erreichbar ange-
bracht sein.
• Die Relaiskontaktklemmen müssen mit Geräten verwendet werden, die keine frei
zugänglichen, stromführenden Teile haben. Die Verkabelung muss gemäß den VDE-Vor
-
schriften erfolgen.
• Dieses Produkt ist elektrostatisch empfindlich. Befolgen Sie angemessene Verfahren zur
Erdung.
100
50
40
30
20
10
0.1 0.2 0.5 1 2 5 10
Relaisausgang - DC-Berührungsspannung und Stromgrenzwerte
max. DC 48 V
Geschaltete Berührungsspannung (V DC)
Relaiskontaktstrom (A)
(nur ohmsche Last)
