Seite DE-10 Pointek ULS200 – KURZANLEITUNG A5E32268616
mmmmm
Deutsch
Relais 2

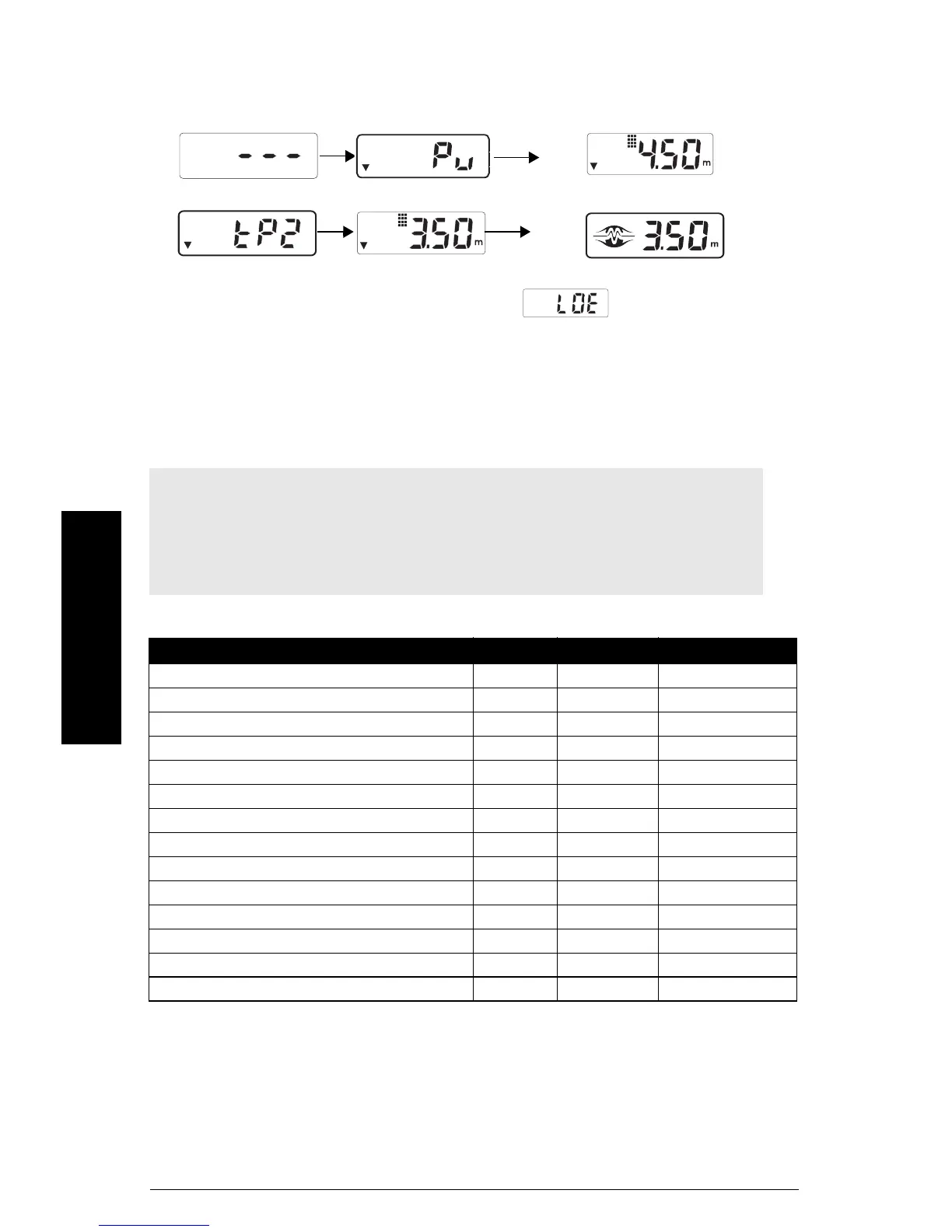

1. Positionieren Sie das Gerät so, dass es 3,50 m anzeigt.
2. Taste 2 /
3. Taste 2 /
4. Sobald das Gerät installiert ist, meldet es einen Min. Alarm in 3,50 m Abstand von
der Sendefläche. Erscheint ein Echoverlust , führen Sie die Schritte 1
bis 3 erneut durch.
Applikationen
Pointek ULS200 ist für den Einsatz als Grenzstandschalter konzipiert. Die Vor-Ort-Anzeige dient
als Hilfestellung bei der Inbetriebnahme. Die Schnittstelle des Geräts besteht aus nur zwei
Relaisausgängen. Das Schaltverhalten hängt von der Einstellung der Relaisfunktionen ab.
Die Ausgänge können beliebig auf die gewünschte Funktionsweise eingestellt werden.
* Werkseinstellung
Alarm: Relais fällt ab und schaltet den Alarm 'EIN'
Steuerung oder Pumpen: Relais zieht an und schaltet das Gerät 'EIN'
Funktionsanzeige: Steuerung Vollpumpen
Hinweise:
• Alle Füllstand-Schaltpunkte müssen innerhalb vom Messbereich des Gerätes liegen
(Schüttgüter: 3 m, Flüssigkeiten: 5 m).
• Der Messbereich bezieht sich auf die Schaltleistung des Gerätes, nicht auf den
Prozessbereich des Materials.
Applikation Funktion Relais 1 Relais 2
Max/Min. Füllstandschalter *1 Max. Alarm Min. Alarm
Max. Füllstandschalter, zwei Höhenalarme 2 Max. Alarm Max. Alarm
Min. Füllstandschalter, zwei Höhenalarme 3 Min. Alarm Min. Alarm
Max. Füllstandschalter, Alarm bei Echoverlust 4 Max. Alarm Alarm Echoverlust
Min. Füllstandschalter, Alarm bei Echoverlust 5 Min. Alarm Alarm Echoverlust
Abpump-Steuerung, Min. Füllstandalarm 6 Abpumpen Min. Alarm
Abpump-Steuerung, Max. Füllstandalarm 7 Abpumpen Max. Alarm
Vollpump-Steuerung, Min. Füllstandalarm 8 Vollpumpen Min. Alarm
Vollpump-Steuerung, Max. Füllstandalarm 9 Vollpumpen Max. Alarm
Abpump-Steuerung, Alarm bei Echoverlust 10 Abpumpen Alarm Echoverlust
Vollpump-Steuerung, Alarm bei Echoverlust 11 Vollpumpen Alarm Echoverlust
Vollpump- und Abpump-Steuerung 12 Abpumpen Vollpumpen
Doppelte Abpump-Steuerung 13 Abpumpen Abpumpen
Doppelte Vollpump-Steuerung 14 Vollpumpen Vollpumpen
