A5E32268616 Pointek ULS200 – KURZANLEITUNG Seite DE-11
mmmmm
Deutsch

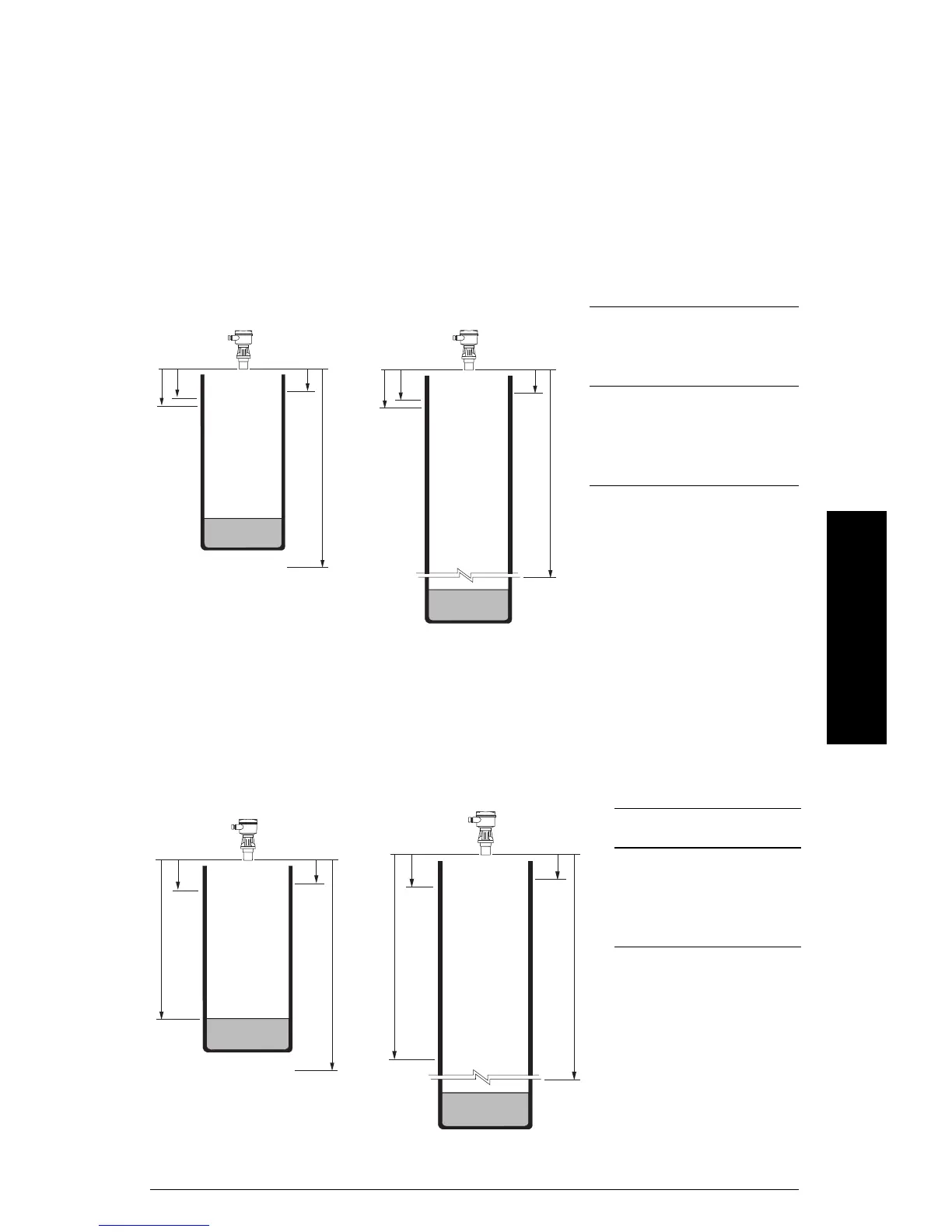

Max. Füllstandschalter (Vollmelder)
Anwendungsbereich: Alarmausgangssignal, Max. und/oder Max/Max. Alarm, wenn das
Material einen hohen Füllstand erreicht.
Applikationshinweise: In dieser Applikation liegt der Füllstand normalerweise unterhalb des
Messbereichs des Schalters. Dies entspricht einer Echoverlust-Bedingung des Pointek
ULS200. Hält diese an, wird der fehlersichere Betrieb (Fail-safe) aufgerufen. Da es sich um
einen normalen Vorfall handelt, ist es nicht ratsam, den Fail-safe-Modus “Max” zu wählen.
Wird der Vollmelder allerdings auf einem 3 oder 5 m hohen Behälter eingesetzt (d.h. innerhalb
des Messbereichs), so stellt ein Echoverlust gefolgt von einer Fail-safe-Bedingung keinen Nor
-
malfall dar. Bei Bedarf kann hier der Fail-safe-Vorgabewert verwendet werden.
Max. / Min. Füllstandschalter (Voll-/Leermelder)
Anwendungsbereich: Max. und Min. Füllstandalarme.
Applikationshinweise: Fällt der Materialfüllstand unter den Messbereich des Geräts, erfolgt
ein Echoverlust des Pointek ULS200. Hält dieser an, wird der fehlersichere Betrieb (Fail-safe)
aufgerufen. Der Fail-safe-Vorgabewert ist applikationsbezogen einzustellen.
Fail-safe = 1, 2 oder 3
Fail-safe = 2 oder 3
Einstellungen
Alarm-
funktion
2 = Max. / Max/
Max. Alarm
4- Max. / Echover-
lust (LOE)
Alarm-
schalt-
punkt
Einstellung der
Max. und/oder
Max/Max. Alarme
auf die gewünsch
-
ten Werte
Fehler-
sicherer
Modus
1 - Max., außer
wenn der Prozess
-
bereich außerhalb
vom Betriebsbe
-
reich des ULS200
(3/5 Meter) liegt
2 - Min.
3 - Halten
Fail-safe = 1, 2 oder 3
Fail-safe = 2 oder 3
Einstellungen
Alarm-
funktion
1 - Max. / Min.
Alarm
Alarm-
schalt-
punkt
Einstellung der
Max. und/oder
Min. Alarme auf
die gewünsch
-
ten Werte
Fehlersi-
cherer
Modus
1 - Max.
2 - Min.
3 - Halten
Max/Max.
(Bsp. 0,75 m)
Max.
(Bsp. 1 m)
Bereichs-
grenze 
(Bsp. 5,5 m)
Ausblen-
dung
(Bsp.
0,5 m)
Ausblen-
dung
(Bsp.
0,5 m)
Max/Max.
(Bsp. 0,75 m)
Max.
(Bsp. 1 m)
Bereichs-
grenze
(Bsp. 5,5 m)
Max. (Bsp. 1 m)
Min., 
(Bsp. 4,5 m)
Bereichs-
grenze
(Bsp. 5,5 m)
Ausblen-
dung
(Bsp.
0,5 m)
Max. (Bsp. 1 m)
Min., 
(Bsp. 4,5 m)
Ausblen-
dung
(Bsp.
0,5 m)
Bereichs-
grenze
(Bsp. 5,5 m)
