Seite DE-12 Pointek ULS200 – KURZANLEITUNG A5E32268616
mmmmm
Deutsch

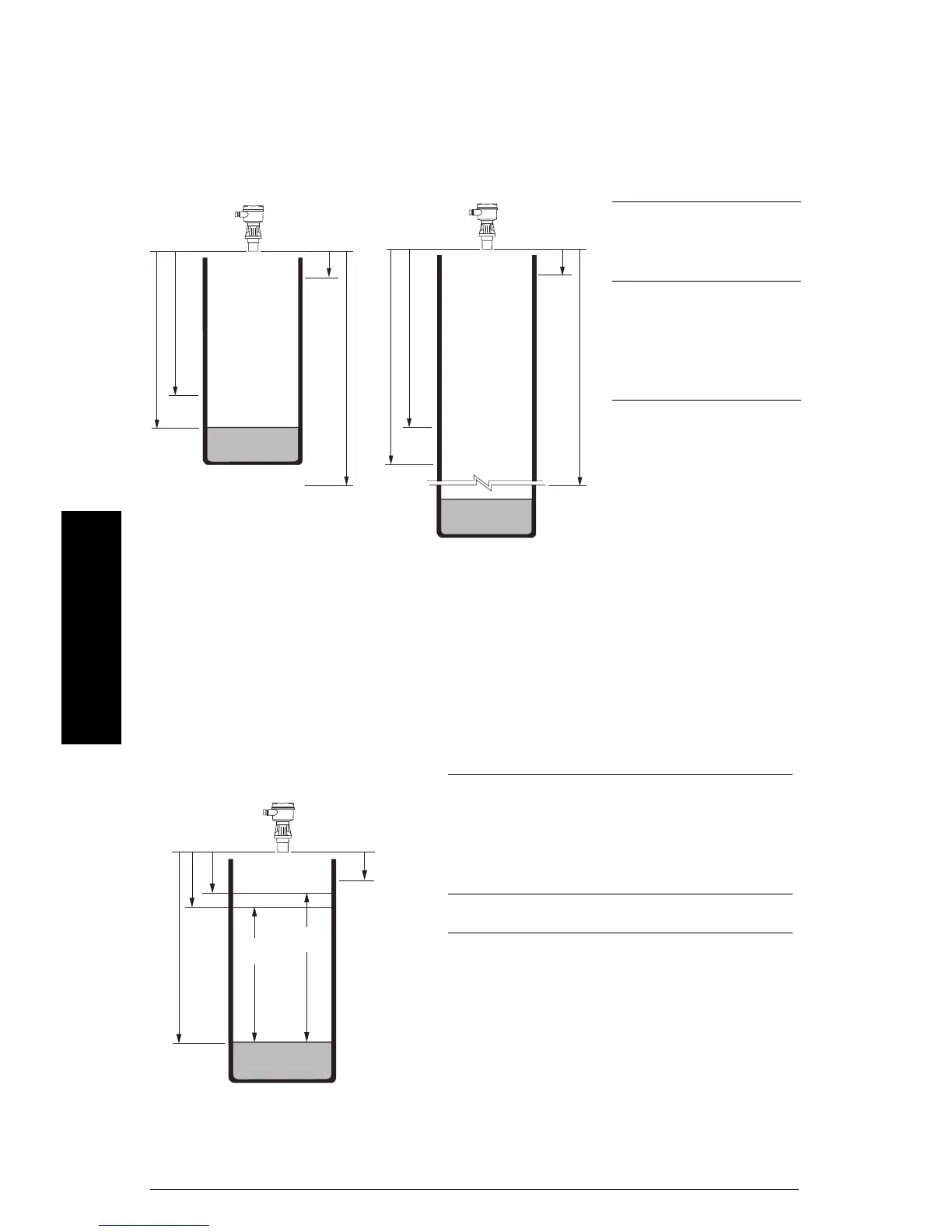

Min. Füllstandschalter (Leermelder)
Einsatz des Pointek ULS200, um einen oder zwei Min. Füllstandalarme zu liefern.
Fällt der Materialfüllstand unter den Messbereich des Geräts, erfolgt ein Echoverlust des Poin-
tek ULS200. Hält dieser an, wird der fehlersichere Betrieb (Fail-safe) aufgerufen. Der Fail-safe-
Vorgabewert ist applikationsbezogen einzustellen.
Steuerung von zwei Pumpen
In dieser Applikation liefert Pointek ULS200 ein Signal des Steuerausgangs, wenn das Mate-
rial einen hohen Füllstand erreicht.
Pumpenschächte dienen dazu, Regenwasser und/oder Abwasser vorübergehend zu spei-
chern. Sobald die Wasseroberfläche einen hohen Füllstand-Schaltpunkt erreicht, wird der
Pumpenschacht abgepumpt. Der Messstoff wird um den Wert der Hysterese bis auf einen
zweiten Schaltpunkt abgepumpt, wo die Steuerung ausgeschaltet wird.
Fail-safe = 1, 2 oder 3 Fail-safe = 2 oder 3
Einstellungen
Alarm-
funktion
3 - Min. / Min/
Min. Alarm
5 - Min. Alarm /
Echoverlust
Alarm-
schalt-
punkt
Einstellung der
Min. und/oder
Min/Min.
Alarme auf die
gewünschten
Werte
Fehler-
sicherer
Modus
1 - Max.
2 - Min.
3 - Halten
Relaisfunktion 13: Abpumpen mit
zwei Pumpen
Einstellungen
Relaisfunktion 6 - Max. Steuerung / Min. Alarm
7 - Max. Steuerung / Max. Alarm
10 - Max. Steuerung / Alarm
Echoverlust
13 - Max. Steuerung / Max.
Steuerung
Relais-
Schaltpunkte
Auf die gewünschten Werte
einstellen
Hysterese-Werte auf Relais-Schaltpunkte bezogen
(Abstand vom Schaltpunkt
Pumpenstart bis zum
Schaltpunkt Pumpenstop)
Min.,
(Bsp. 3,5 m)
Min/Min.,
(Bsp.
4,5 m)
Ausblen-
dung
(Bsp.
0,5 m)
Bereichs-
grenze
(Bsp. 5,5 m)
Min/Min.,
(Bsp.
4,5 m)
Bereichs-
grenze
(Bsp. 5,5 m)
Ausblen-
dung
(Bsp.
0,5 m)
Min.,
(Bsp. 3.5 m)
Stop beider Pumpen
4 m
Relais 1
(Bsp. 1 m)
Relais 2
(Bsp. 0,75 m)
Hysterese 1
(Bsp. 3 m)
Hysterese 2
(Bsp. 3,25 m)
Start Pumpe 2
Start Pumpe 1
Ausblendung
(Bsp. 0,5 m)
