Seite DE-14 Pointek ULS200 – KURZANLEITUNG A5E32268616
mmmmm
Deutsch

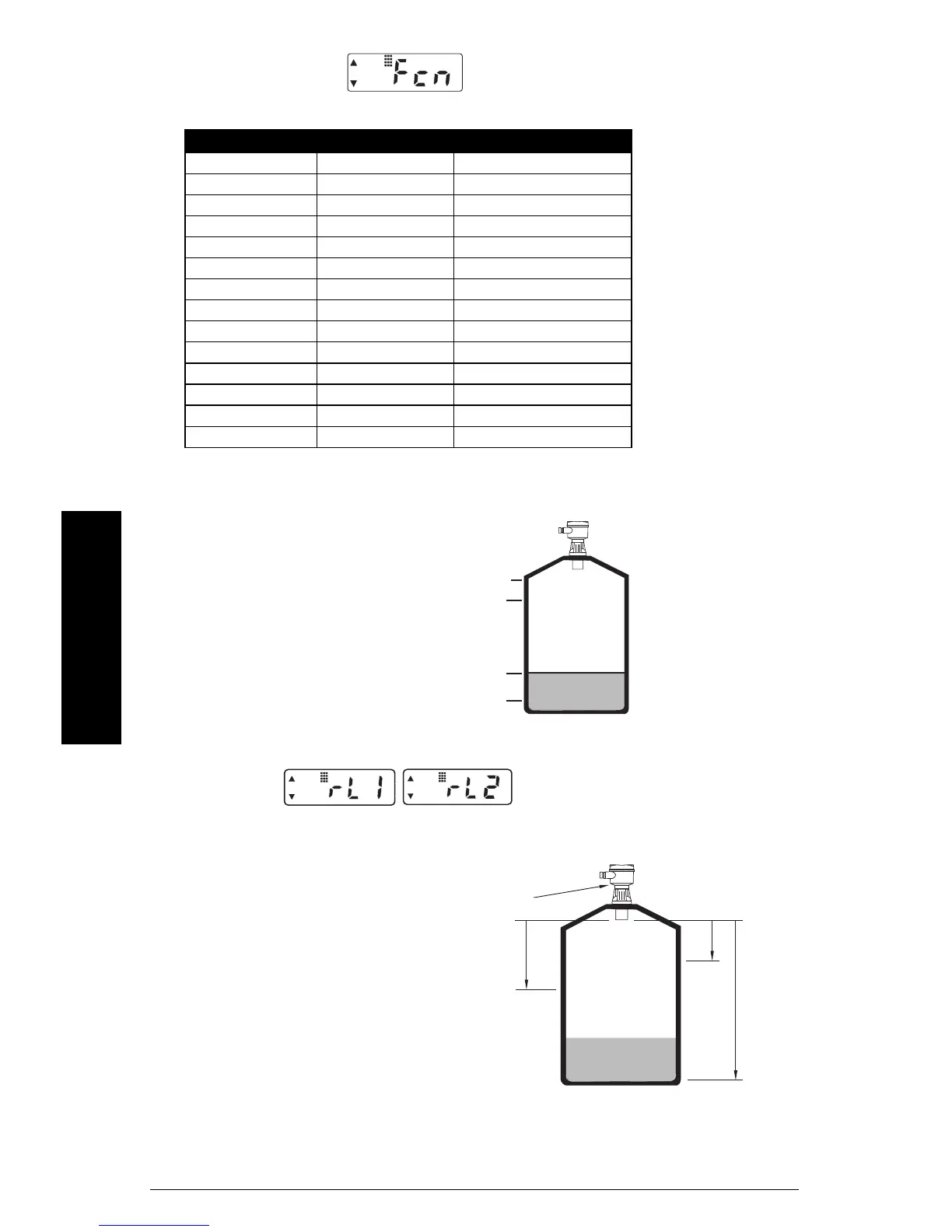

Ausgangsfunktion
Die Alarme können beliebig auf die gewünschte Funktionsweise eingestellt werden.
* Werkseinstellung
Funktionsanzeige:
Schaltpunkte
Funktion Relais 1 Relais 2
1 * Max. Alarm Min. Alarm
2 Max. Alarm Max. Alarm
3 Min. Alarm Min. Alarm
4 Max. Alarm Alarm Echoverlust
5 Min. Alarm Alarm Echoverlust
6 Abpumpen Min. Alarm
7 Abpumpen Max. Alarm
8 Vollpumpen Min. Alarm
9 Vollpumpen Max. Alarm
10 Abpumpen Alarm Echoverlust
11 Vollpumpen Alarm Echoverlust
12 Abpumpen Vollpumpen
13 Abpumpen Abpumpen
14 Vollpumpen Vollpumpen
Max. Alarm H
Max/Max. Alarm HH
Min. Alarm L
Min/Min. Alarm LL
Alarm Echoverlust LOE
Steuerung Vollpumpen PU
Steuerung Abpumpen PD
Schaltpunkte werden dort eingestellt, wo keine
Referenzfüllstände (entweder vom Messstoff im
Behälter oder von einem Zielobjekt) geliefert
werden können. Außerdem erlaubt dieses Ver
-
fahren einen Feinabgleich der Ausgangswerte,
die mit der Referenzmethode (Schnellstart)
bestimmt wurden.
Die Schaltpunkte beziehen sich auf die Sensor-
sendefläche. Ihre Werte dürfen weder im
Bereich der Ausblendung (oder genau am Aus
-
blendungswert), noch unterhalb oder genau an
der Bereichsgrenze liegen.
Werkseinstellung:
Relais 1 = 0,5 m (1.64 ft)
Relais 2 = 4,50 m (14.76 ft)
ULS200
Schalt-
punkt
Ausblen-
dung
Bereichs-
grenze
