Relaisverzögerung
Relais-Hysterese (Rücksetzen)
Ausblendung
Einstellung der Schaltverzögerung, in Sekunden, vom Zeitpunkt, an dem das Material den Relais-
füllstand erreicht, bis zum Schalten des Relais. Wenn sich der Materialfüllstand wieder vom
Schaltpunkt entfernt, wird die Verzögerung auf 0 zurückgesetzt.
Die eingestellte Verzögerung bezieht sich auf beide Relais und alle Funktionen mit Ausnahme
vom 'Echoverlust'.
Werkseinstellung: 0 Sekunden.

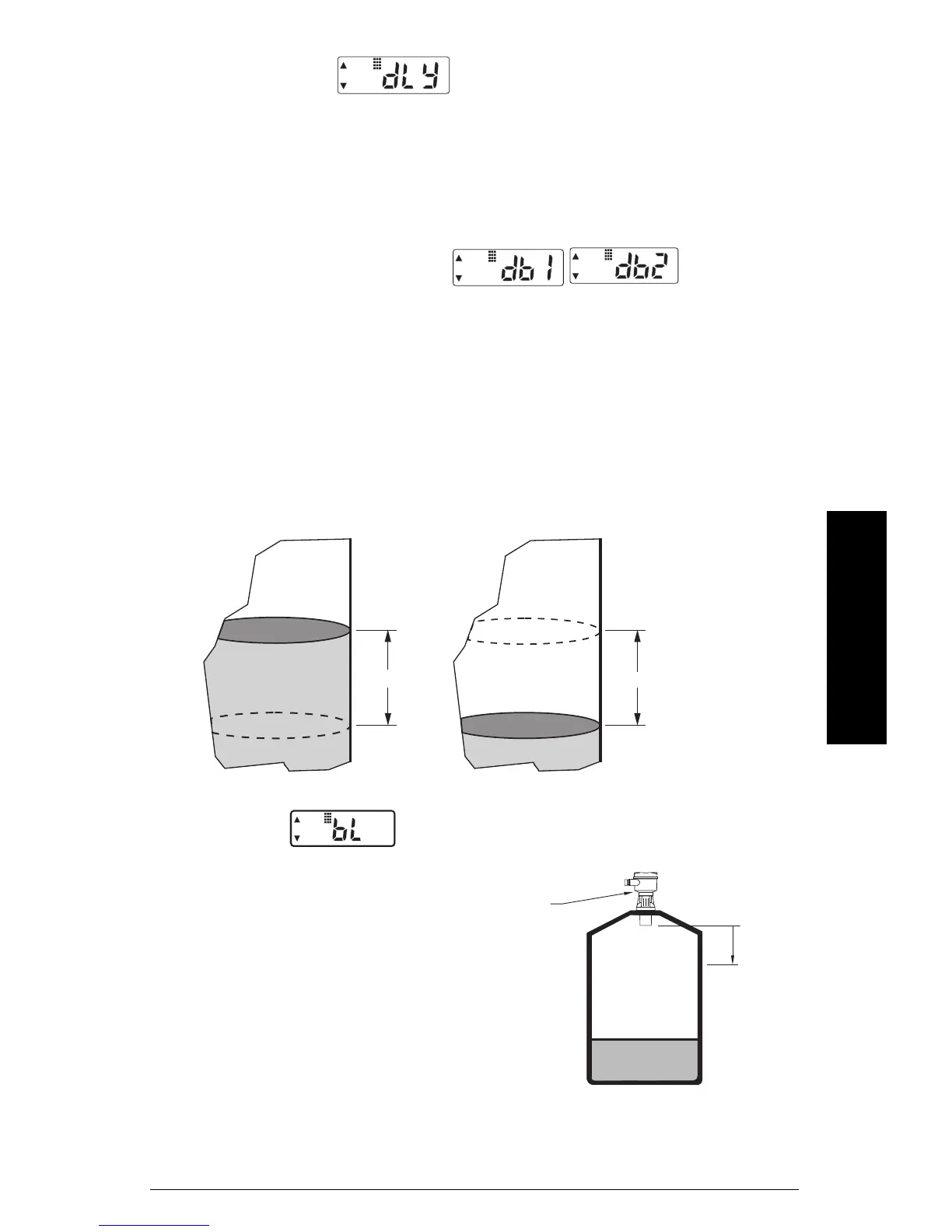

Die Hysterese verhindert ein Prellen der Relais bei Füllstandschwankungen im Bereich des Schaltpunk-
tes. Diese Schwankungen entstehen z. B. durch Wellenbildung oder Turbulenzen bei Rührwerken
(Quirls) im Tank.
Wenn ein Relais ausgelöst wird, muss der Füllstand den Hysteresebereich erst verlassen, bevor das
Relais wieder zurückgesetzt wird. In welche Richtung die Hysterese gemessen wird, ist von der Appli
-
kation des Relais abhängig. In einer Max.-Schalter-Applikation wird die Hysterese unterhalb vom
Schaltpunkt gemessen. In einer Min.-Schalter-Applikation wird die Hysterese oberhalb vom Schaltpunkt
gemessen. Siehe Zeichnung unten.
Hysterese 1 bezieht sich auf Relais 1 und Hysterese 2 auf Relais 2. Der Hysteresewert wird in der
gewählten Einheit eingegeben und bezieht sich auf beide Relais und alle Alarm- und Steuerfunktionen,
mit Ausnahme vom `Echoverlust'.
Werkseinstellung: 0,05 m (0.16 ft)
Mit der Ausblendung wird der Bereich vor der Sen-
sorsendefläche ignoriert, in dem Störechos die Aus-
wertung des Nutzechos behindern. Sie wird von der
Sendefläche aus gemessen.
Der minimal empfohlene Ausblendungswert beträgt
0,25 m (0.82 ft). Eine Erhöhung dieses Werts ist mög
-
lich, um die Ausblendung zu erweitern.
Werkseinstellung: 0,20 m (0.66 ft)
Ein-Schalt-
punkt
Hysterese
aus
Max / Max/Max. Alarm
Min / Min/Min. Alarm
Hysterese
aus
Ein-Schalt-
punkt
