Siemens MTCO 1324 - Bedienelemente

8 Kienzle MTCO 1324
Bedienelemente (Seite 2, Abbildung I)
a) "Arretierte Schublade"
b) "Klappbare Schublade"
Anmerkung
Die Bedienung der beiden Geräteausführun-
gen ist prinzipiell identisch. Abweichende Be-
dienschritte sind speziell aufgeführt.
1) Tastenfeld links
2) Tastenfeld rechts
3) Display
• Permanent erscheint die Grundanzeige.
• Meldungen / Hinweise erscheinen
automatisch, ➥ siehe Seite 14.
4) Trennplatte
zwischen Fahrer-1 und Fahrer-2 Schau-
blatt.
5) Kontrollmarkierung
damit kann die zeitrichtige Position der
Schaublattaufnahme überprüft werden.
6) Eiförmige Schaublattaufnahme
7) Typenschild
Hersteller, Gerätetyp, Prüfzeichen und Se-
rien-Nummer sind ersichtlich.
Taste zum Entriegeln der
Schublade.
Taste zum Einstellen der Zeitgruppe
für den Fahrer-1.
Taste zum Einstellen der Zeitgruppe
für den Fahrer-2.
Tas te zum Anw ählen der Funk-
tionen:
• "Uhrzeit verstellen",
➥ siehe Seite 13.
• "Fehlerspeicher anzeigen",
➥ siehe Seite 14.
Tasten zum Einstellen der Uhrzeit
und zum Anzeigen von aktuellen
Fehlermeldungen.

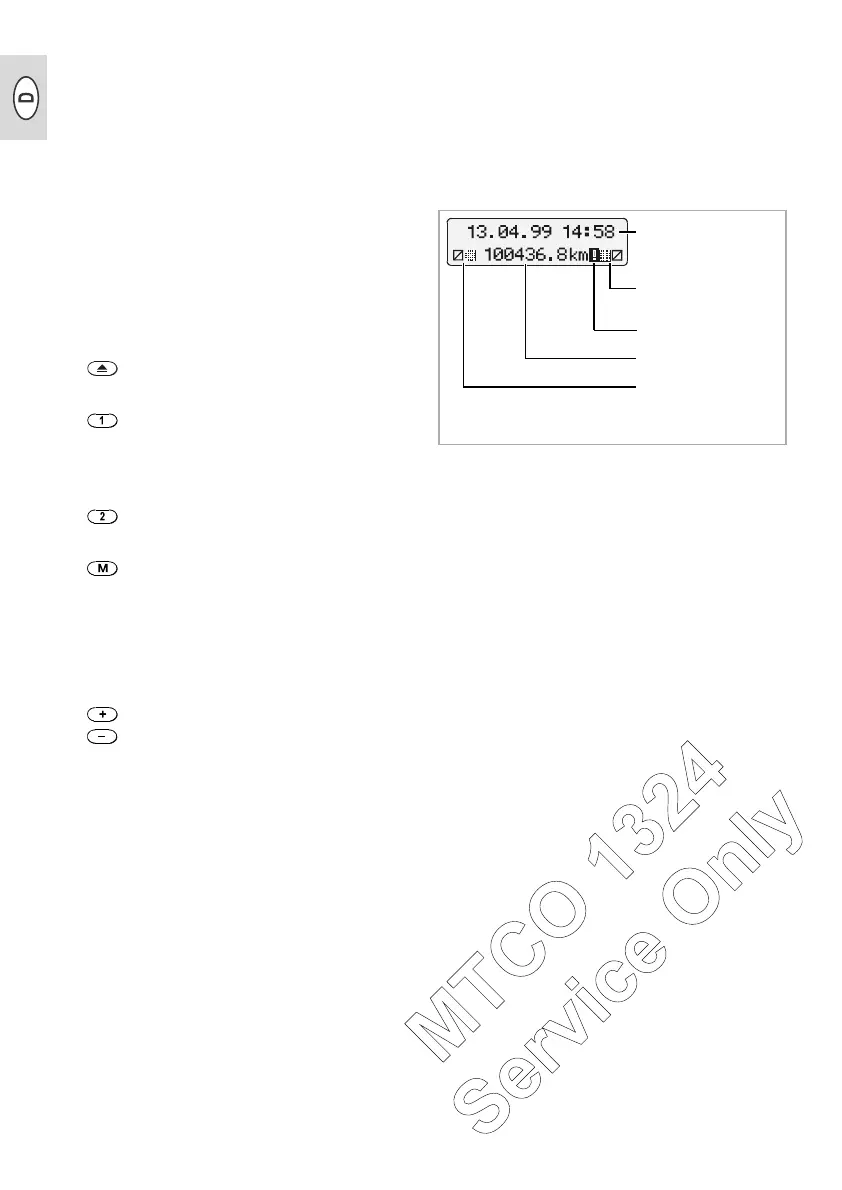

Datum + Uhrzeit
Schaublatt- + Zeitgrup-
pen-Symbol, Fahrer-2
Fehlersymbol
Gesamtkilometerstand
Schaublatt- + Zeitgrup-
pen-Symbol, Fahrer-1
