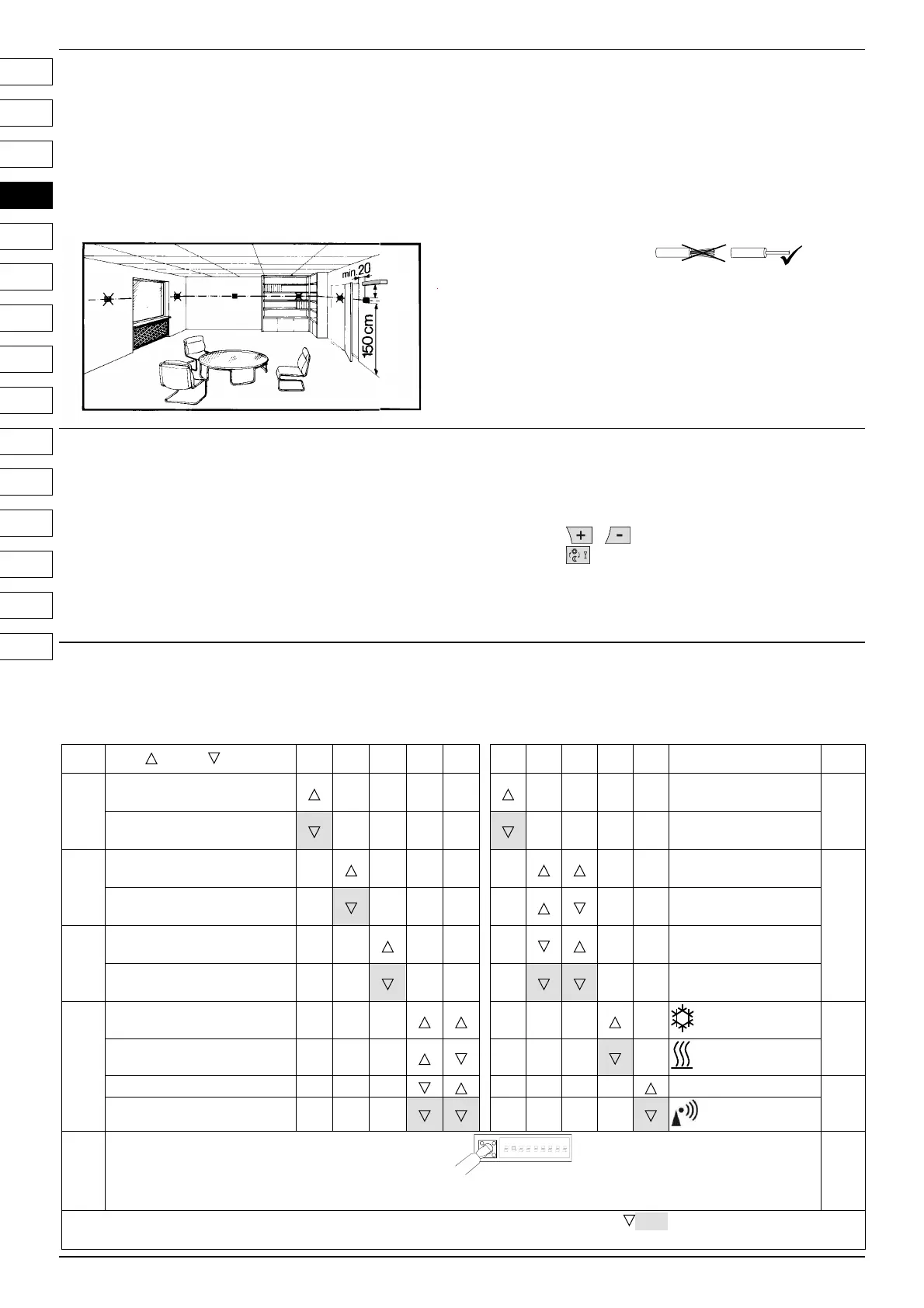

12/50 2015-02-27 CE1G2205xx
Montaggio del REV24..
1 Posizionamento dell’unità
· Il REV24.. deve essere installato nel locale principale (es.
soggiorno). Per il montaggio a parete vedere le figg. BE.
· Il REV24.. deve essere posizionato in modo da rilevare il più
accuratamente possibile la temperatura ambiente, senza essere
influenzato dalla radiazione solare diretta o da altre fonti di calore o
di freddo.
min.
10 cm
2261Z03
2 Montaggio
· Fare riferimento alle figure A E
3 Verifica dei cablaggi
Per i collegamenti elettrici, vedere “Schema di collegamento”.
Nota: Non utilizzare cavo intrecciato, ma solo cavo rigido o cavo
intrecciato con capicorda !
4 Nota
· Rispettare le norme vigenti in materia di installazione elettrica.
· Se il locale scelto per l’installazione del cronotermostato è dotato di
valvole con regolazione termostatica, esse devono essere lasciate
in posizione di tutto aperto.
· In tutti i casi è richiesto un fusibile di protezione max C 10 A
Messa in servizio
1 Accensione del REV24..
· Rimuovere la linguetta di protezione nera posta tra le 2 batterie (Fig.
F); il cronotermostato si accenderà pronto per essere configurato.
(fare riferimento anche alle istruzioni operative).
2 Selezione della lingua
· Dopo l’accensione, il display visualizza in alto a sinistra il modello, e
nella riga dedicata al testo informativo un messaggio di benvenuto
“GRAZIE PER …“ in tutte le lingue disponibili.
· Premere un tasto per interrompere la sequenza dei messaggi.
Subito dopo viene richiesta la selezione della lingua
(impostazione di fabbrica “ENGLISH“).
Premere
o per selezionare la lingua desiderata.
Premere o muovere il cursore di programmazione per
conferma (vedi anche Fig. G).
Configurazioni ed impostazioni del REV24..
2 Configurazione
1.1 DIP switch
Vedi
ON / OFF 1 2 3 4 5 6 7 8 9 10
Vedi
1.1.1
Calibrazione sensore on
Avviamento periodico
pompa on
1.1.5
Calibrazione sensore off
Avviamento periodico
pompa off
1.1.2
Limitazione setpoint
16…35 °C
Avvio ottimizzato:
1 h/°C
1.1.6
Limitazione setpoint
3…35 °C
Avvio ottimizzato:
¼ h/°C
1.1.3
Visualizz. temperatura in °F
Avvio ottimizzato:
½ h/°C
Visualizz. temperatura in °C
Avvio ottimizzato:
Off
1.1.4
PID autoapprendimento
(Raffreddamento)
1.1.7
PID 6
(Riscaldamento)
PID12 Quarzo interno
1.1.8
2-Punti (on-off)
Segnale radio
1.1.9
Tasto Reset
ON
1 342
2211Z32
567 89
In caso di variazione di uno o più DIP switch, per memorizzare la nuova configurazione è necessario premere il tasto RESET posto a
fianco dei DIP switch (vedi anche Fig. 8). In caso contrario sarà mantenuta la precedente configurazione!
1.1.9
Impostazione di fabbrica: Tutti i DIP switch in posizione OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
