Siemens REV24 Series Installation Instructions

CE1G2205xx 2015-02-27 33/50

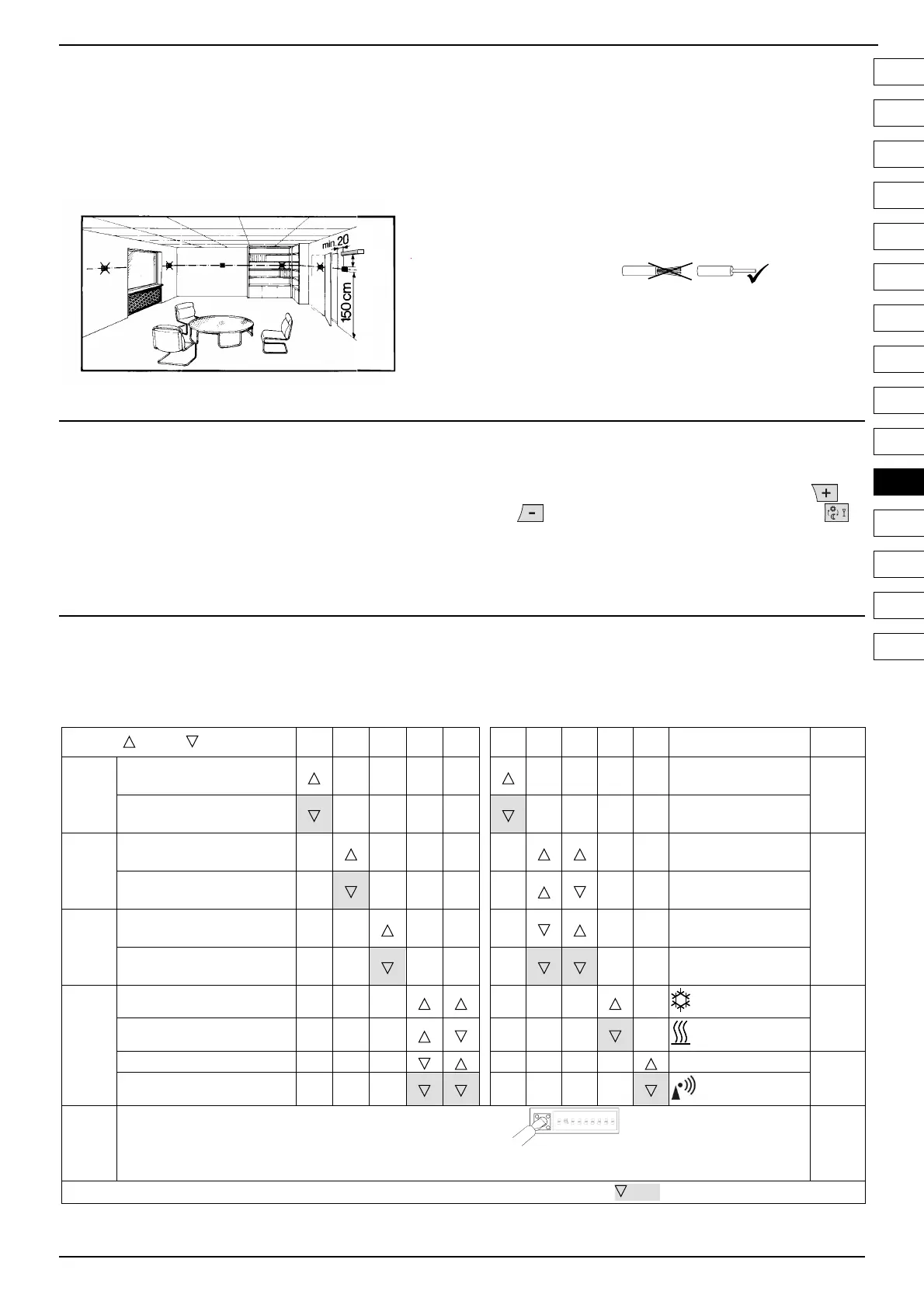

Montering REV24..
1 Placering
· REV24.. skall placeras i referensrummet (väggmontering bild B
till E).
· Placeringsstället för REV24..bör väljas så att givaren kan
avkänna rumstemperaturen så korrekt som möjligt och inte
påverkas av direkt solstrålning eller andra värme- resp. kylkällor.
min.
10 cm
2261Z03
2 Montering
· Se bild A till E.
3 Kontrollera den elektriska
inkopplingen
För den elektriska inkopplingen se avsnitt ”Anslutningsschema”.
Anm.: Använd inte enkeltrådig kabel utan endast massiv tråd
eller enkeltrådig kabel med ändhylsa!
4 Anmärkningar
· Lokala föreskrifter för elektriska installationer skall beaktas.
· Om referensrummet är utrustat med termostatventiler skall dessa
låsas i helt öppet läge
· Extern säkring med max 10A krävs i samtliga fall
Igångkörning
1 Inkoppling av REV24..
· Ta bort det svarta isolerpapperet (se bild F), när isolerpapperet
avlägsnas från batterikontakten inkopplas apparaten (se även
betjäningsinstruktionen)
2 Val av betjäningsspråk
· Vid uppstart visas i displayen, längs upp till vänster regulator
typen och i texraden välkomstmeddelandet “THANK YOU …“ i
alla befinliga språk.
· Tryck på en knapp för att avbryta meddelandet. Språkvalet startar
med “ENGLISH“ (fabriksinställning). Tryck på knappen
eller
tills önskat betjäningsspråk visas. Tryck på knappen
eller flytta på skjutreglaget för att bekräfta det valda
betjäningsspråket.(se bild G).
Konfiguration och funktionskontroll av REV24..
1 Konfiguration
1.1 DIP-omkopplare
ON / OFF 1 2 3 4 5 6 7 8 9 10
Se
Se
1.1.1
Givarkalibrering aktiv
Periodisk pumpstart
aktiv
1.1.5
Givarkalibrering ej aktiv
Periodisk pumpstart
ej aktiv
1.1.2
Begränsning av börvärde
16..35 °C
Starttidsoptimering:
1 h/°C
1.1.6
Begränsning av börvärde
3..35 °C
Starttidsoptimering:
¼ h/°C
1.1.3
Temperaturindikering i °F
Starttidsoptimering:
½ h/°C
Temperaturindikering i °C
Starttidsoptimering:
ej aktiv
1.1.4
PID självadaptiv
(kyla aktiv)
1.1.7
PID 6
(värme aktiv)
PID12 Quarz
1.1.8
2-läges
Tidsändare
1.1.9
Återställning av DIP-omkopplare
ON
1 342
2211Z32
56 7 89
När läget på en eller flera DIP-omkopplare ändras, måste DIP-omkopplaren återsrtällas genom att trycka på återställningsknappen
(se bild 8). I annat fall förblir föregående inställning aktiv!
1.1.9
Fabriksinställning: Samtliga DIP-omkopplare i läge OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
