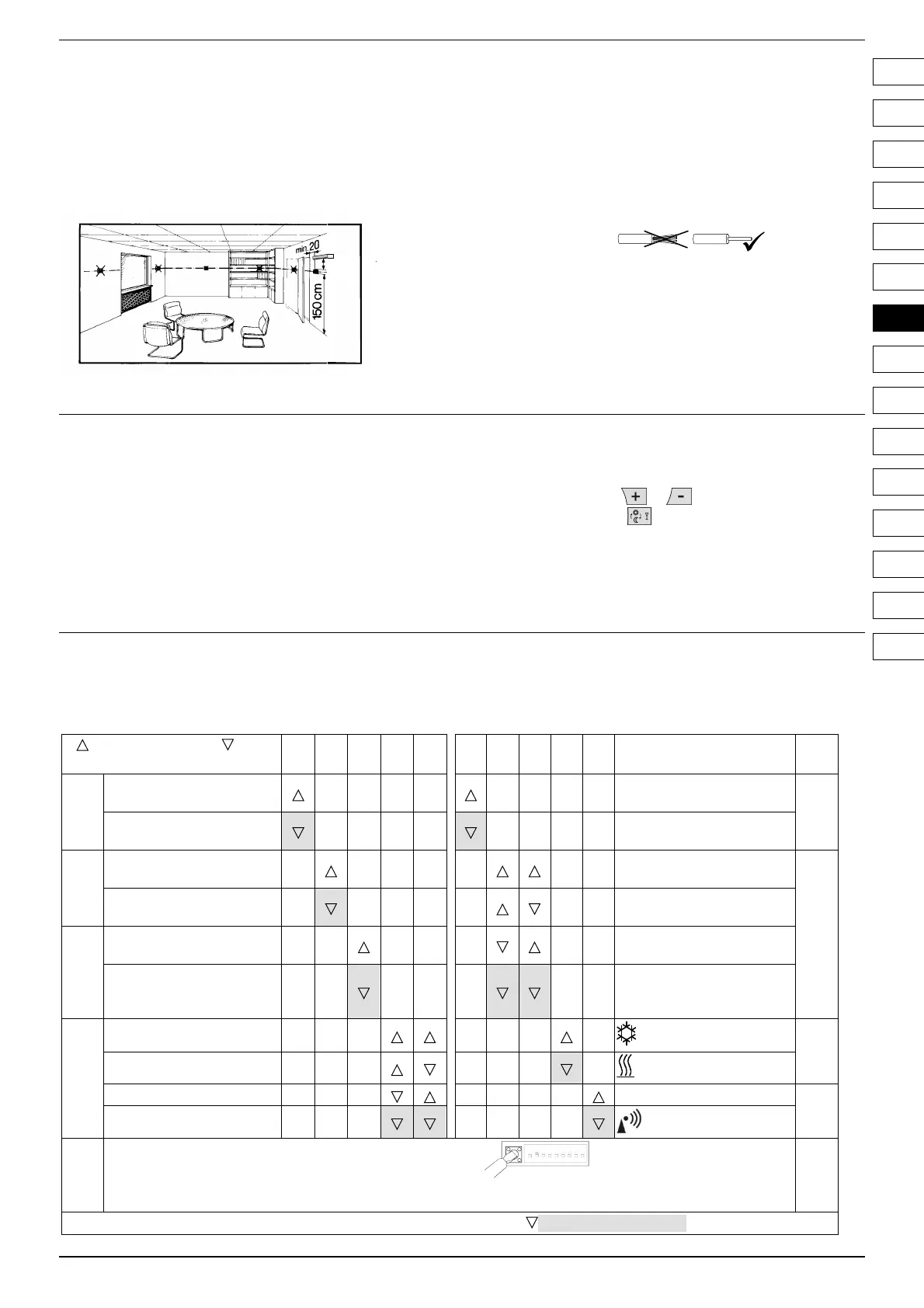

CE1G2205xx 2015-02-27 21/50
Instruções para a montagem REV24..
1 Instalação da unidade
· O REV24.. deve ser montado na sala principal (para informações
sobre a montagem na parede, consulte as Figs. B até E)
Deve escolher o local de instalação do REV24 de forma que o sensor
possa medir a temperatura do ar o mais exactamente possível, sem
ficar sujeito à radiação solar directa ou a outras fontes de calor ou de
refrigeração
min.
10 cm
2261Z03
2 Montagem
· Consulte as Figs. A até E
3 Verificação da cablagem
Para mais informações sobre as ligações eléctricas, consulte “Esquema
de ligações”.
Indicação: não utilize cabos entrançados, mas sim cabos sólidos
ou cabos entrançados com ponteiras!
4 Indicações
· É imperativo respeitar as regulamentações locais relativas às
instalações eléctricas
· Se a sala principal estiver equipada com válvulas termostáticas,
estas terão de ser reguladas para a posição totalmente aberta
· É sempre necessária uma proteção externa, disjuntor C10 A no
máximo
Colocação ao serviço
1 Ligar o REV24..
· Retire a fita preta isoladora das pilhas (Fig. F).
Quando esta for retirada, a unidade estará pronta
para funcionar
(consulte também as instruções de funcionamento)
2 Seleccionar o idioma
· Ao iniciar, o visor mostra o tipo de controlador no canto superior
esquerdo e “OBRIGADO…“ em todos os idiomas disponíveis na
linha de texto
· Pressione um dos botões para parar a apresentação em curso.
As opções de idiomas iniciam com “ENGLISH“ (definição de
fábrica). Pressione
ou até aparecer o idioma que
pretende. Pressione ou mova a barra de deslocamento para
confirmar o idioma seleccionado (consulte também a Fig. G)
Configuração e verificação de funcionamento REV24..
1 Configuração
1.1 Interruptores DIP
ON (ACTIVADO) / OFF
(DESACTIVADO)
1 2 3 4 5
6 7 8 9 10
Ver
Ver
1.1.1
Equilibragem do sensor on
(activada)
Funcionamento periódico
da bomba on (activado)
1.1.5
Equilibragem do sensor off
(desactivada)
Funcionamento periódico
da bomba off (desactivado)
1.1.2
Limitação dos valores de
referência 16…35 °C
Controlo de arranque
optimatizado: 1 h/°C
1.1.6
Limitação dos valores de
referência 3…35 °C
Controlo de arranque
optimatizado: ¼ h/°C
1.1.3
Visor de temperatura °F
Controlo de arranque
optimatizado: ½ h/°C
Visor de temperatura °C
Controlo de arranque
optimatizado: Off
(desactivado)
1.1.4
Auto-aprendizagem PID
(Refrigeração activada)
1.1.7
PID 6
(Aquecimento activado)
PID12 Quartz
1.1.8
2 pontos
Relógio de rádio
1.1.9
Reposição do interruptor DIP
ON
1
342
567 89
Ao alterar uma ou várias posições do interruptor DIP, terá de ser efectuada uma reposição do interruptor DIP, pressionando o
botão de reposição do interruptor DIP (consulte também a Fig. 8). Caso contrário, mantêm-se as definições anteriores!
1.1.9
Definição de fábrica: todos os interruptores DIP OFF (DESACTIVADO)
