Pokyny k montáži REV24..

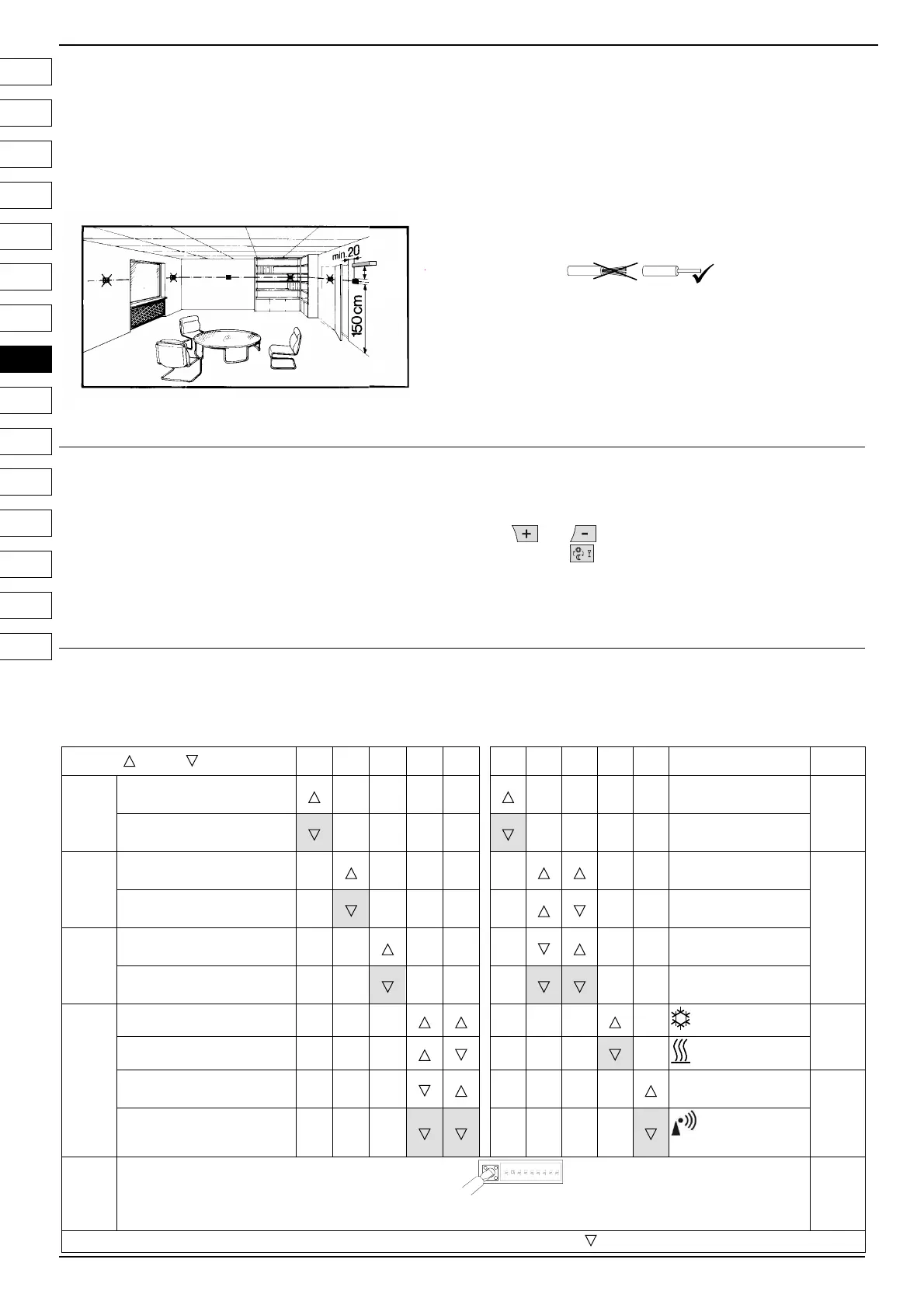

1 Umístění přístroje
· Regulátor REV24.. by měl být umístěn do hlavní obytné místnosti
(montáž na stěnu viz.obr. B až E)
· Místo instalace REV24.. by mělo být zvoleno tak, aby vestavěné
teplotní čidlo mohlo snímat prostorovou teplotu co nejpřesněji, bez
ovlivnění přímým slunečním zářením nebo dalšími zdroji tepla
nebo chladu
min.
10 cm
2261Z03
2 Montáž
· Viz. obr. A až E
3 Kontrola zapojení
Elektrické připojení viz. "Schéma zapojení".
Poznámka: Nepoužívejte holé lankové vodiče. Používejte
pevné dráty nebo lanka opatřená ochrannými
dutinkami!
4 Poznámky
· Elektrická instalace musí být provedena v souladu s příslušnými
normami a předpisy
· Jestliže je referenční místnost vybavena termostatickými ventily,
musí být nastaveny na maximální teplotu, případně neosazeny
termostatickými hlavicemi
· Ve všech případech je nutná ochrana předřazenou pojistkou nebo
jističem dimenzovaným max. na 10 A
Uvedení do provozu
1 Zapnutí REV24..
· Vyjměte černý izolační pásek z baterií (obr. F). Jakmile se pásek
vyjme, je regulátor připraven k činnosti
(viz. také Návod k obsluze)
2 Nastavení jazyka
· Při spuštění se na displeji nalevo nahoře zobrazí typ regulátoru a v
textovém řádku "THANK YOU …“ ve všech jazycích obsažených v
regulátoru
· Stiskněte některé z tlačítek pro zastavení displeje. Výběr jazyků
začíná angličtinou (nastaveno z výroby). Opakovaným stisknutím
nebo nastavte požadovaný jazyk. Potvrďte výběr
stisknutím
nebo přesunutím posuvného přepínače (viz také
obr. G)
Nastavení a kontrola funkce REV24..
1 Nastavení
1.1 DIP přepínače
ON / OFF 1 2 3 4 5 6 7 8 9 10
Viz.
Viz.
1.1.1
Kalibrace čidla zap
Periodický běh
čerpadla ZAP
1.1.5
Kalibrace čidla vyp
Periodický běh
čerpadla VYP
1.1.2
Omez. žádané teploty
16…35 °C
Optimalizace času
zapnutí: 1 h / °C
1.1.6
Omez. žádané teploty
3…35 °C
Optimalizace času
zapnutí: ¼ h / °C
1.1.3
Zobrazení teploty ve °F
Optimalizace času
zapnutí: ½ h / °C
Zobrazení teploty ve °C
Optimalizace času
zapnutí: VYP
1.1.4
PID automatická adaptace
(Chlazení ZAP)
1.1.7
PID 6
(Vytápění ZAP)
PID12
Hodiny řízené
vnitřním krystalem
1.1.8
2-bodová regulace
Rádiem řízené
hodiny
1.1.9
DIP tlačítko
ON
1
342
2211Z32
567 89
Každá změna nastavení jednoho nebo více DIP přepínačů se musí potvrdit stiknutím tlačítka vedle DIP přepínačů (viz. také obr.
8). Jinak zůstanou zachována předchozí nastavení!
1.1.9
Nastavení z výroby: Všechny DIP přepínače OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL

Siemens REV24 Series Specifications

General

Display	LCD
Output	Relay
Type	Room Thermostat
Power Supply	AC 230 V
Programming	Weekly
Mounting Type	Wall
Operating Voltage	AC 230 V
Accuracy	±0.5 K
Temperature Range	5…30 °C
