Siemens REV24 Series Installation Instructions

36/50 2015-02-27 CE1G2205xx
Asennusohjeet, REV24…

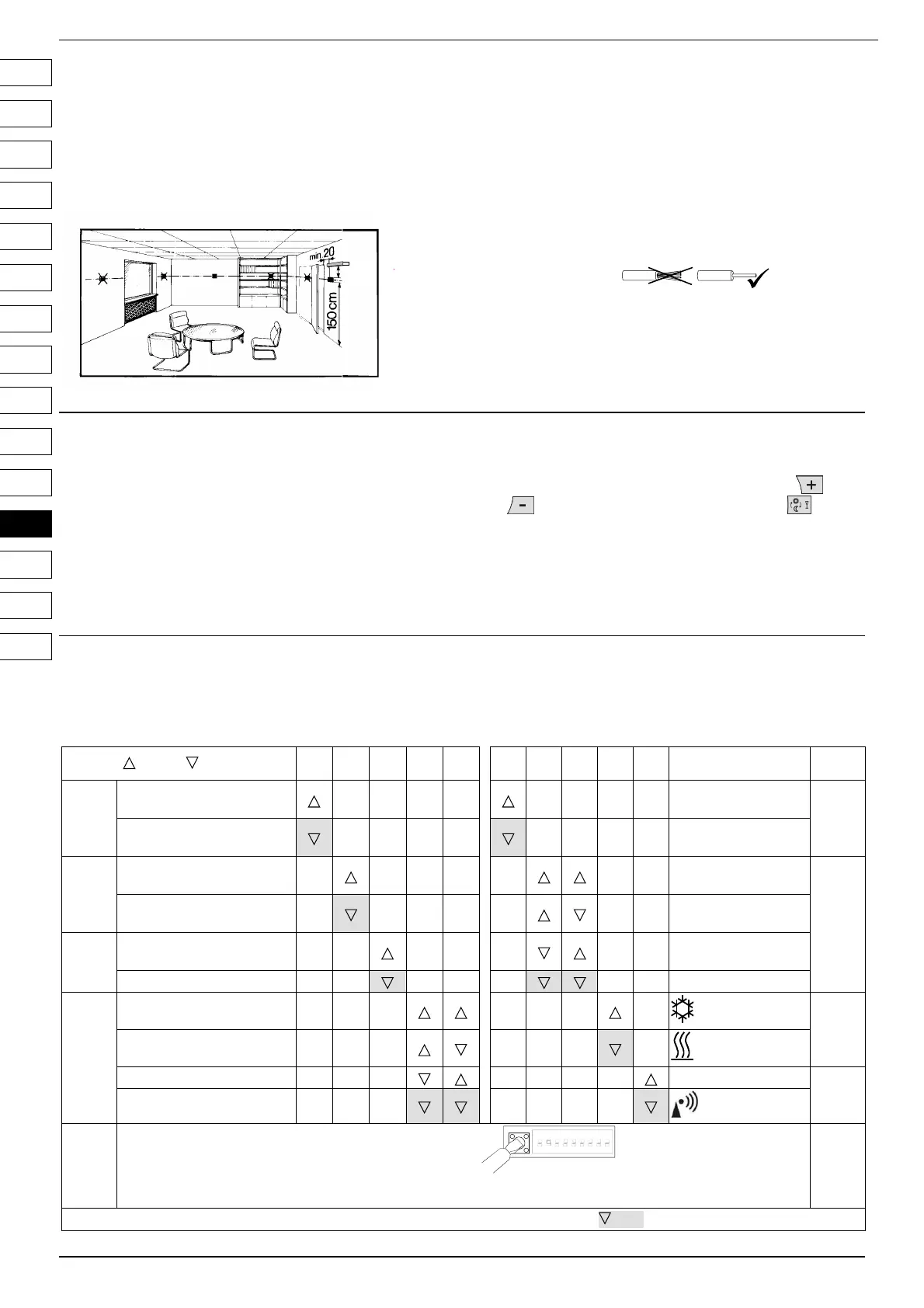

1 Sijoittamisohjeet
· REV24... tulisi sijoittaa pääoleskelutilaan (seinäasennus; ks.
kuvat B…E).
· REV24…:n sijoituspaikka tulee valita niin, että anturi pystyy
mittaamaan ilman lämpötilan mahdollisimman virheettömästi eikä
altistu suoralle auringon säteilylle tai muille lämmön tai kylmän
lähteille.
min.
10 cm
2261Z03
2 Asennus
· Katso kuvat A…E
3 Tarkista johdotus
Katso liitännät kappaleesta "Kytkentäkaavio".
Huom! Älä käytä johdinsäikeitä, vaan kokonaisia
johtimia tai holkitettuja johdinsäikeitä!
4 Huomautuksia
· Paikallisia sähköasennusmääräyksiä on noudatettava.
· Jos referenssihuoneessa on patteritermostaatteja, ne täytyy
asettaa täysin avoimeen asentoon
· Ulkoinen johdonsuoja maks. C 10 A vaaditaan kaikissa tapauksissa
Käyttöönotto
1 REV24…:n päällekytkentä
· Irrota musta eristysliuska (kuva F). Heti kun eristysliuska on
irrotettu pariston koskettimista, laite on toimintavalmis (katso myös
käyttöohje).
2 Käyttökielen valinta
· Käynnistettäessä näytön vasemmassa yläkulmassa näkyy säätimen
tyyppi ja tekstirivillä näkyy juokseva tervetulotoivotusteksti "THANK
YOU…" kaikilla käytettävissä olevilla kielillä.
· Paina jotain painiketta pysäyttääksesi näytön. Käyttökielen valinta
alkaa vaihtoehdolla "ENGLISH" (tehdasasetus). Paina
tai
, kunnes haluamasi käyttökieli tulee esiin. Paina , tai siirrä
liukukytkintä vahvistaaksesi valitsemasi kielen (katso myös kuva G).
REV24…:n konfigurointi ja toimintatestaus
1 Konfigurointi
1.1 DIP-kytkimet
ON / OFF 1 2 3 4 5 6 7 8 9 10
Katso
Katso
1.1.1
Anturin kalibrointi ON
Pumpun jaksottais-
käyttö ON
1.1.5
Anturin kalibrointi OFF
Pumpun jaksottais-
käyttö OFF
1.1.2
Asetusarvon rajoitus
16…35 °C
Käynnistyksen opti-
mointi 1 h/°C
1.1.6
Asetusarvon rajoitus
3…35 °C
Käynnistyksen opti-
mointi ¼ h/°C
1.1.3
Lämpötilan näyttö °F
Käynnistyksen opti-
mointi ½ h/°C
Lämpötilan näyttö °C Käynn. optim. OFF
1.1.4
PID itseoppiminen
(Jäähdytys ON)
1.1.7
PID 6
(Lämmitys ON)
PID12 Kvartsi
1.1.8
2-piste
Radiokello
1.1.9
DIP-kytkinten resetointi
ON
1 342
2211Z32
567 89
Kun yhden tai useamman DIP-kytkimen asentoa on muutettu, on tehtävä DIP-kytkinten resetointi painamalla DIP-kytkinten
resetointipainiketta (ks. myös kuva 8). Muussa tapauksessa edellinen asetus jää voimaan!
1.1.9
Tehdasasetus: Kaikki DIP-kytkimet asennossa OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL

Siemens REV24 Series Specifications

General

Display	LCD
Output	Relay
Type	Room Thermostat
Power Supply	AC 230 V
Programming	Weekly
Mounting Type	Wall
Operating Voltage	AC 230 V
Accuracy	±0.5 K
Temperature Range	5…30 °C
