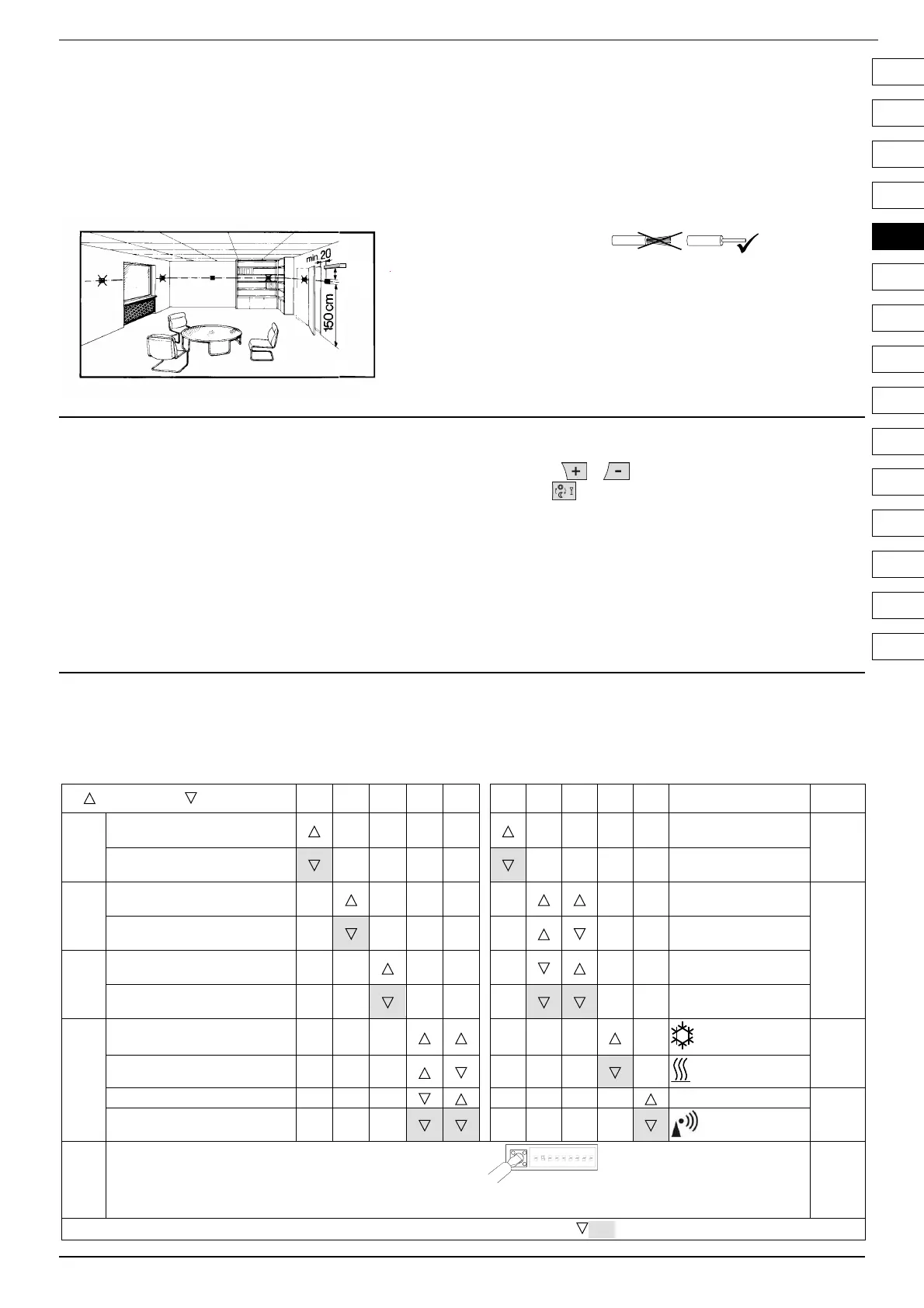

CE1G2205xx 2015-02-27 15/50
Montage van REV24..
1 Plaatsing van het apparaat
· De REV24.. moet bij voorkeur in de woonkamer worden geplaatst
(voor wandmontage, zie afb. B t/m E)
· De montageplaats van de REV24.. moet zodanig worden gekozen
dat de opnemer de ruimtetemperatuur onbelemmerd kan meten en
niet wordt beïnvloed door directe zonnestraling of andere warmte-,
resp. koudebronnen.
min.
10 cm
2261Z03
2 Montage
· Zie afbeelding A t/m E.
3 Bedrading controleren
De aansluitingen zijn opgenomen in het hoofdstuk "Aansluitschema"
Aanwijzing: Geen gevlochten draad gebruiken,
uitsluitend massief draad of gevlochten draad
met adereindhulzen.
4 Aanwijzingen
· De plaatselijke voorschriften voor elektrische installaties dienen te
worden opgevolgd.
· Als in de woonkamer thermostatische radiator-afsluiters zijn
geïnstalleerd, dan moeten deze volledig worden geopend en
geblokkeerd
· Externe primaire beveiliging met stuurstroomautomaat van max. C
10 A is in alle gevallen vereist
Inbedrijfstelling
1 REV24.. inschakelen
· Verwijder de zwarte isolatiestrook van het batterijcontact (Fig. F). Zodra
de isolatiestrook wordt verwijderd, is het apparaat bedrijfsklaar
(zie ook de handleiding voor bediening).
2 De taal kiezen
· Bij het opstarten wordt het type regelaar linksboven in het display
weergegeven en “DANK U …“ in alle beschikbare talen op de
tekstregel.
· Druk op een van de knoppen om de lopende weergave te stoppen.
De taalkeuze begint bij “ENGLISH“ (fabrieksinstelling). Druk net
zolang op
of totdat de door u gewenste taal verschijnt.
Druk op
of verplaats de schuifschakelaar om de gekozen taal
te bevestigen (zie ook afb. G).
Configuratie en functiecontrole REV24..
1 Configuratie
1.1 DIP-schakelaars
AAN (ON) / UIT (OFF) 1 2 3 4 5 6 7 8 9 10
Zie
Zie
1.1.1
Kalibratie opnemer aan
Periodieke pomplooptijd
aan
1.1.5
Kalibratie opnemer uit
Periodieke pomplooptijd
uit
1.1.2
Begrenzing gewenste waarde
16…35 °C
Optimale startregeling: 1
h/°C
1.1.6
Begrenzing gewenste waarde
3…35 °C
Optimale startregeling: ¼
h/°C
1.1.3
Temperatuur in °F
Optimale startregeling: ½
h/°C
Temperatuur in °C
Optimale startregeling:
Uit
1.1.4
PID zelflerend
(Koeling aan)
1.1.7
PID 6
(Verwarming aan)
PID12 Kwarts
1.1.8
2-punts
Radioklok
1.1.9
Reset DIP-schakelaars
ON
1
342
2211Z32
567 89
Wanneer er een of meer DIP-schakelaarstanden gewijzigd worden, moeten de DIP-schakelaars gereset worden door op de DIP-
schakelaarresetknop te drukken (zie ook afb. 8). Anders blijven de vorige instellingen van kracht!
1.1.9
Fabrieksinstelling: Alle DIP-schakelaars UIT
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
