Siemens REV24 Series Installation Instructions

CE1G2205xx 2015-02-27 39/50

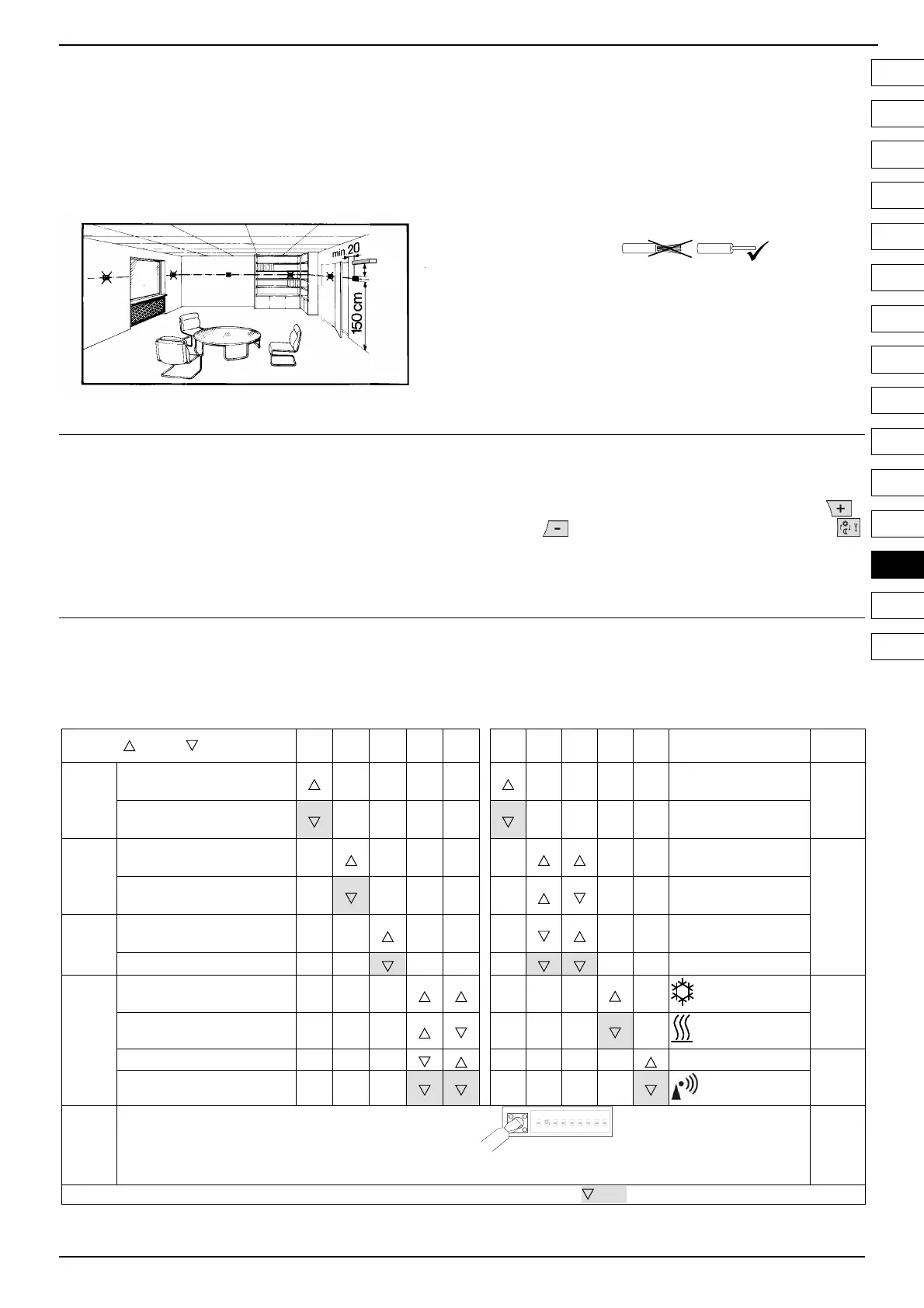

Montering af REV24..
1 Anvisninger vedrørende placering
· REV24 .. skal placeres i det primære opholdsrum (vægmontering
fig. B til E).
· Monter REV24.. et sted, hvor føleren kan måle lufttemperaturen i
rummet så uforstyrret som muligt og ikke påvirkes af direkte sol
eller andre varme- eller kuldekilder.
min.
10 cm
2261Z03
2 Montering
· Se fig. A til E
3 Kontrol af tilslutningen
For tilslutninger, se ”Tilslutningsdiagram“.
OBS! Brug ikke flertrådsledere, kun massive ledere eller
flertrådsledere med ledningstyller.
4 Bemærkninger
· Elinstallationen skal udføres i overensstemmelse med
Stærkstrømsbekendtgørelsen.
· Hvis der er installeret radiatortermostater i referencerummet, skal
disse være helt åbne.
· Udvendig foreløbig sikring med max. C 10 A afbryder kræves i
alle tilfælde
Idrifttagning
1 Tilkobling af REV24..
· Fjern den sorte isoleringsstrimmel (fig. F). Apparatet er klar til drift, så
snart isoleringsstrimlen er fjernet fra batterikontakten.
(Se også betjeningsvejledningen)
2 Valg af betjeningssprog
· Når der tændes, vises regulatortypen øverst til venstre i displayet, og i
tekstlinjen vises velkomstteksten "TAK ..." på alle tilgængelige sprog
· Tryk på en tast for at standse teksten. Valget af betjeningssprog
starter med ”ENGLISH” (fabriksindstilling). Tryk på tasten
eller , indtil det ønskede betjeningssprog vises. Tryk på
eller flyt skydeknappen for at bekræfte valget af betjeningssprog
(se også fig. G)
Konfiguration og funktionskontrol REV24..
1 Konfiguration
1.1 DIP-omskifter
ON / OFF 1 2 3 4 5 6 7 8 9 10
Se
Se
1.1.1
Kalibrering af føler Til
Periodisk pumpedrift
Til
1.1.5
Kalibrering af føler Fra
Periodisk pumpedrift
Fra
1.1.2
Begrænsning af nom.
værdi 16…35 °C
Startoptimering:
1 h/°C
1.1.6
Begrænsning af nom.
værdi 3…35 °C
Startoptimering:
¼ h/°C
1.1.3
Temperaturvisning °F
Startoptimering:
½ h/°C
Temperaturvisning °C Startoptimering: Fra
1.1.4
PID self-learning
(Køling Til)
1.1.7
PID 6
(Varme Til)
PID12 Kvarts
1.1.8
2-pkt.
Radiour
1.1.9
Nulstilling af DIP-omskifter
ON
1
342
2211Z32
56 7 89
Efter ændring af en eller flere DIP-omskifter-positioner skal DIP-omskifteren nulstilles ved at trykke på reset-knappen til DIP-
omskifteren (se også fig. 8). I modsat fald bliver den tidligere indstilling ved med at være aktiv!
1.1.9
Fabriksindstilling: Alle DIP-omskiftere på OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL

Siemens REV24 Series Specifications

General

Display	LCD
Output	Relay
Type	Room Thermostat
Power Supply	AC 230 V
Programming	Weekly
Mounting Type	Wall
Operating Voltage	AC 230 V
Accuracy	±0.5 K
Temperature Range	5…30 °C
