Siemens REV24 Series Installation Instructions

42/50 2015-02-27 CE1G2205xx
Montaj notları REV24..

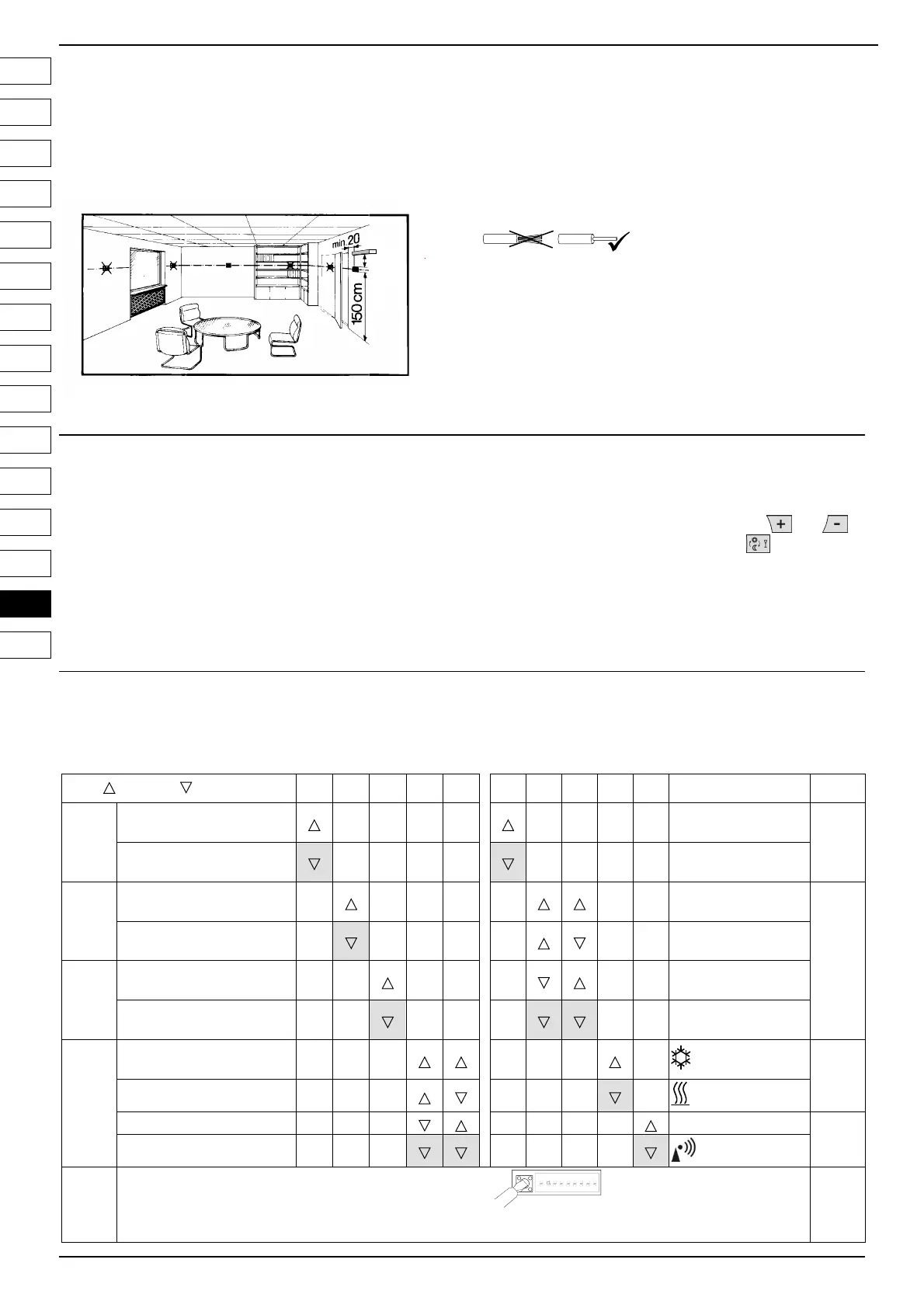

1 Ünitenin konumlandırılması
· REV24.. cihazı ana oturma odasına monte edilmelidir (duvara
montaj için B'den E'ye kadar olan şekillere bakın).
· REV24.. cihazı, güneş ışığının ısısından veya diğer ısı ya da
soğutma kaynaklarından etkilenmeksizin, oda sıcaklığını en doğru
algılayabileceği konuma monte edilmelidir.
min.
10 cm
2261Z03
2 Montaj
· A'dan E'ye kadar olan şekillere bakın.
3 Kablo tesisatının kontrol edilmesi
Elektrik bağlantıları için "Bağlantı şeması" bölümüne bakın.
Not: Bükülmüş kabloları kullanmayın, sadece düz kablo
veya korumalı bükümlü kablo kullanın!
4 Notlar
· Elektrik tesisatları ile ilgili yerel düzenlemelere uyulmalıdır.
· Referans oda termostatik radyatör vanaları ile donatılmışsa tam
açık konuma alınır.
· Dış etkilerden korumak için thermostat besleme girişine C sınıfı 10
A sigorta tüm durumlarda gereklidir
Devreye alma
1 REV24.. cihazının açılması
· Siyah renkli pil nakliye mührünü (Şekil F) sökün; mührün sökülmesi ile
ünite çalışmaya hazır hale gelir.
(ayrıca işletim talimatlarına bakın)
2 Dil seçimi
· İlk çalıştırma esnasında, ekranın sol üst köşesinde kontrol ünitesi tipi ve
metin satırında da tüm mevcut dillerde "TEŞEKKÜRLER..." mesajı
görüntülenir.
· Ekran animasyonunu durdurmak için herhangi bir tuşa basın. Dil
seçimi "ENGLISH" (İNGİLİZCE) seçeneği ile başlar (fabrika ayarı).
Arzu ettiğiniz dil ekranda görüntüleninceye kadar
veya
düğmesine basın. Seçilen dili onaylamak için düğmesine
basın veya kayar düğmeyi hareket ettirin (ayrıca Şekil G'ye bakın).
REV24.. konfigürasyon ve işlev kontrolü
1 Konfigürasyon
1.1 DIP anahtarları
AÇIK / KAPALI 1 2 3 4 5 6 7 8 9 10
Bakın
1.1.1'e
bakın.
Sensör kalibrasyonu açık
Periyodik pompanın
çalışması açık
1.1.5
Sensör kalibrasyonu kapalı
Periyodik pompanın
çalışması kapalı
1.1.2
Set değeri limitasyonu
16…35 °C
Azami başlatma
kontrolü: 1 s/°C
1.1.6
Set değeri limitasyonu
3…35 °C
Azami başlatma
kontrolü: ¼ s/°C
1.1.3
Sıcaklık göstergesi °F
Azami başlatma
kontrolü: ½ s/°C
Sıcaklık göstergesi °C
Azami başlatma
kontrolü: Kapalı
1.1.4
PID kendi kendine
öğrenme
(Soğutma açık)
1.1.7
PID 6
(Isıtma açık)
PID12 Kuvars
1.1.8
2-Nokta
Radyo saati
1.1.9
DIP anahtarı sıfırlama
ON
1
342
2211Z32
56 7 89
Bir veya daha fazla DIP anahtarı konumu değiştirilirken, DIP anahtarı sıfırlama düğmesine basılarak bir DIP anahtarı sıfırlaması
yapılmalıdır (ayrıca Şekil 8'e bakın). Aksi halde, önceki ayar korunur!
1.1.9
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL

Siemens REV24 Series Specifications

General

Display	LCD
Output	Relay
Type	Room Thermostat
Power Supply	AC 230 V
Programming	Weekly
Mounting Type	Wall
Operating Voltage	AC 230 V
Accuracy	±0.5 K
Temperature Range	5…30 °C
