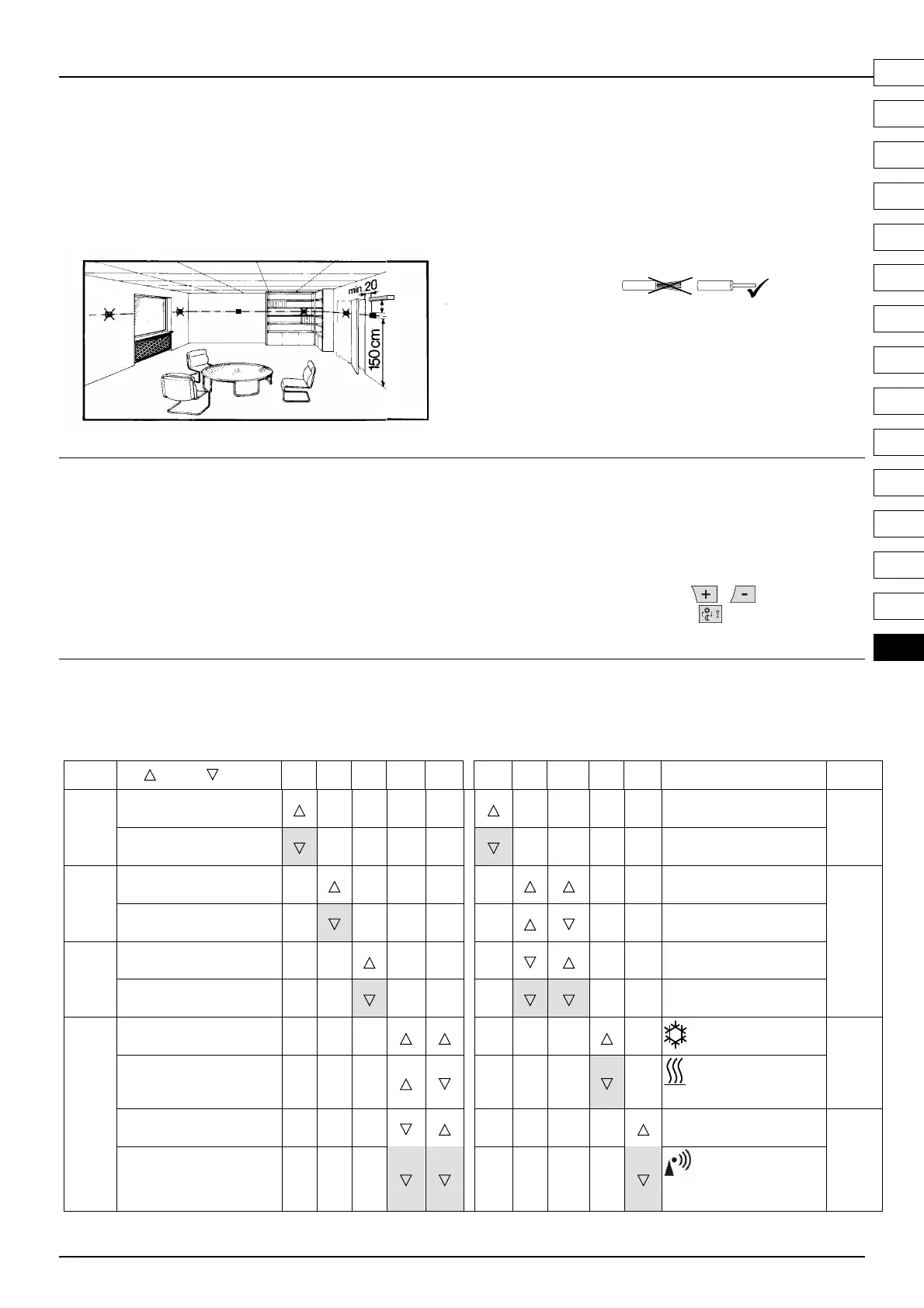

CE1G2205xx 2015-02-27 45/50
Οδηγίες εγκατάστασης REV24..
1 Εγκατάσταση της μονάδας
· Ο REV24.. θα πρέπει να βρίσκεται στον κυρίως χώρο διαβίωσης
(για επίτοιχη τοποθέτηση, δείτε τις εικόνες B έως E)
· Ο REV24.. πρέπει να τοποθετηθεί σε τέτοιο σημείο ώστε να
μετράει τη θερμοκρασία του χώρου με τη μεγαλύτερη δυνατή
ακρίβεια, χωρίς να είναι εκτεθειμένος άμεσα σε ηλιακή
ακτινοβολία ή άλλες πηγές θέρμανσης ή ψύξης.
min.
10 cm
2261Z03
2 Τοποθέτηση
· Για να τοποθετήσετε τον θερμοστάτη δείτε τις εικόνες A έως E
3 Ελέγξτε τη καλωδίωση
Για ηλεκτρολογικές συνδέσεις , ανατρέξτε στο κεφάλαιο “Διάγραμμα
σύνδεσης”.
Σημείωση: Μη χρησιμοποιείτε πολύκλωνα καλώδια, μόνο
μονόκλωνα ή πολύκλωνα με κόσε!
4 Σημειώσεις
· Η ηλεκτρολογική εγκατάσταση πρέπει να τηρεί τους εγχώριους
κανονισμούς ασφαλείας
· Εάν ο χώρος αναφοράς διαθέτει θερμοστατικές βάνες
θερμαντικού σώματος, αυτές πρέπει να είναι πλήρως ανοιχτές
· Σε κάθε περίπτωση απαιτείται εξωτερική προστασία μέσω
ασφάλειας χαρακτηριστικής C 10 A (μέγιστο)
Εκκίνηση
1 Θέστε σε λειτουργία τον REV24..
· Αφαιρέστε τη μαύρη μονωτική ταινία από τις δύο μπαταρίες (εικόνα.
F). Αμέσως , ο θερμοστάτης τίθεται σε λειτουργία
(ανατρέξτε και στις οδηγίες λειτουργίας)
2 Επιλέξτε τη γλώσσα
· Μόλις τίθεται σε λειτουργία ο θερμοστάτης , εμφανίζεται πάνω
αριστερά στην οθόνη το μοντέλο του και στη γραμμη κειμένου το
μήνυμα “THANK YOU “ σε όλες τις διαθέσιμες γλώσσες.
· Πιέστε κάποιο κουμπί για να φύγει το μήνυμα χαιρετισμού.
Αρχικά η επιλεγμένη γλώσσα είναι αγγλικά “ ENGLISH“
(εργοστασιακή ρύθμιση). Πιέστε
ή μέχρι να εμφανιστεί
η γλώσσα που επιθυμείτε. Πιέστε
ή μετακινήστε το δρομέα
για να επιβεβαιωθεί η γλώσσα που επιλέξατε (εικόνα. G).
Ρυθμίσεις παραμέτρων και έλεγχος λειτουργίας του REV24..
1 Ρυθμίσεις παραμέτρων
1.1 Μικροδιακόπτες (DIP switches)
Κεφάλαιο
ON / OFF 1 2 3 4 5 6 7 8 9 10
Κεφάλαιο
1.1.1
Βαθμονόμηση
αισθητηρίου ενεργή
Περιοδική λειτουργία
βάνας ενεργή-on
1.1.5
Βαθμονόμηση
αισθητηρίου ανενεργή
Περιοδική λειτουργία
βάνας ανενεργή-off
1.1.2
Όρια επιθυμητής
επιθυμιτής 16…35 °C
Έλεγχος βέλτιστης
εκκίνησης: 1 h/°C
1.1.6
Όρια επιθυμητής
θερμοκρασίας 3…35 °C
Έλεγχος βέλτιστης
εκκίνησης: ¼ h/°C
1.1.3
Ένδειξη θερμοκρασίας
σε°F
Έλεγχος βέλτιστης
εκκίνησης: ½ h/°C
Ένδειξη θερμοκρασιας
σε°C
Έλεγχος βέλτιστης
εκκίνησης: Off
1.1.4
Έλεγχος PID με
αυτοεκπαίδευση
Λειτουργία ψύξης
1.1.7
Έλεγχος PID με κύκλο
επανελέγχου 6 λεπτών
Λειτουργία
θέρμανσης
Έλεγχος PID με κύκλο
επανελέγχου 12 λεπτών
Εσωτερικό ρολόι
(Quartz)
1.1.8
Έλεγχος 2 θέσεων
Ραδιοσυγχρονιζόμενο
ρολόι
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
