CE1G2205xx 2015-02-27 3/50
Montagehinweise REV24..

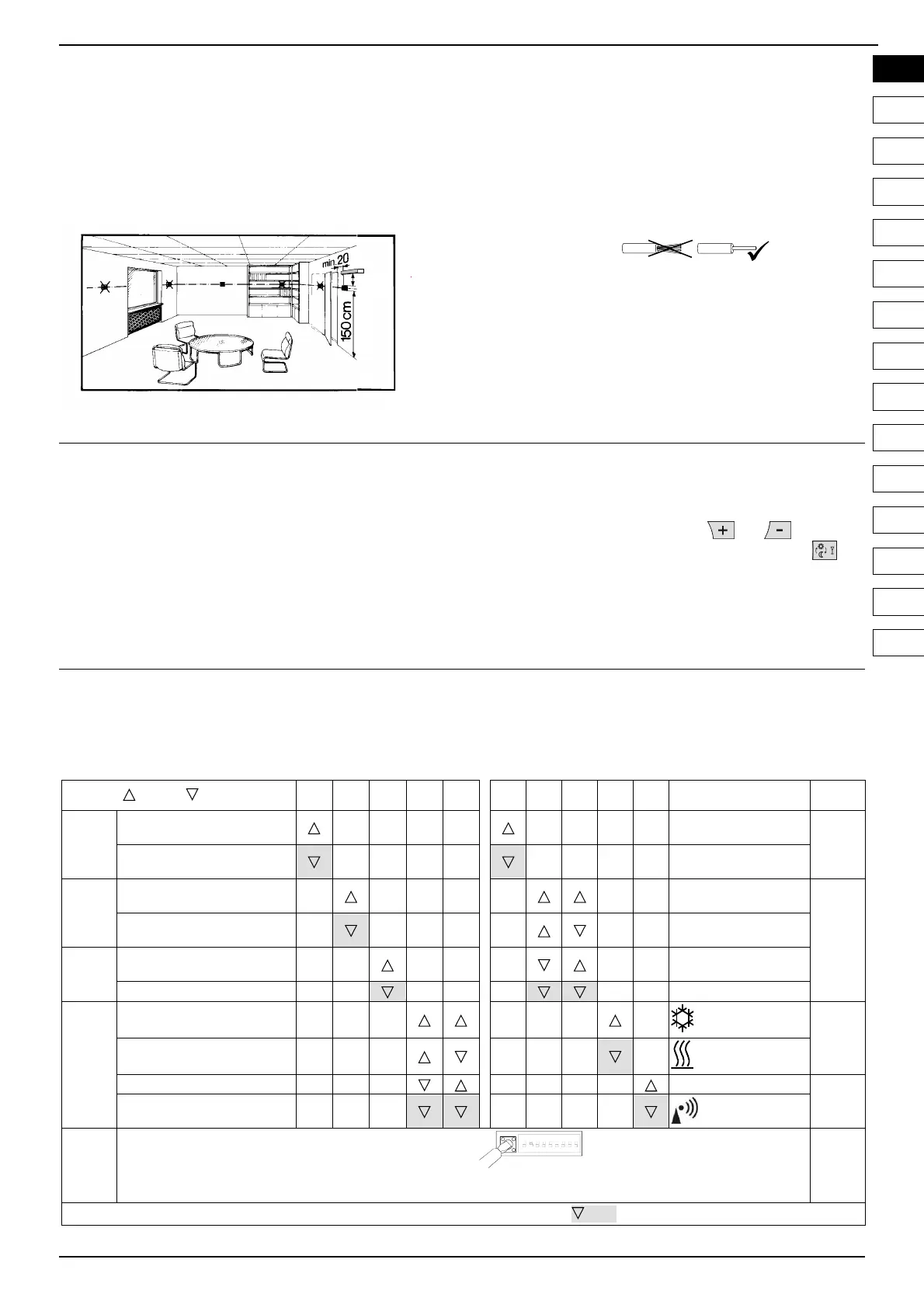

1 Platzierungshinweise
· Der REV24.. sollte im Hauptaufenthaltsraum platziert werden
(Wandmontage Abb. B bis E)
· Der Platzierungsort des REV24.. ist so zu wählen, dass der
Fühler die Lufttemperatur im Raum möglichst unverfälscht
messen kann und nicht durch direkte Sonneneinstrahlung oder
andere Wärme- bzw. Kältequellen beeinflusst wird
min.
10 cm
2261Z03
2 Montage
· Siehe Abb. A bis E
3 Verdrahtung prüfen
Die Anschlüsse sind im Kapitel „Anschlussschaltplan“ ersichtlich.
Hinweis: Keine Litzen verwenden, nur Volldraht
oder Litzen mit Aderendhülsen!
4 Hinweise
· Die örtlichen Vorschriften für Elektroinstallationen sind
einzuhalten
· Sollten im Referenzraum thermostatische Heizkörperventile
installiert sein, müssen diese vollständig geöffnet werden
· Externe vorgeschaltete Leitungsschutzschalter mit max. C 10 A
in allen Fällen erforderlich
Inbetriebsetzung
1 REV24.. einschalten
· Schwarzen Isolierstreifen entfernen (Abb. F); sobald der Isolier-
streifen am Batteriekontakt entfernt ist, ist das Gerät betriebsbereit
(siehe auch Bedienungsanleitung)
2 Auswahl der Bediensprache
· Beim Aufstarten erscheint in der Anzeige oben links der Typ des
Reglers und in der Textzeile die Willkommenslaufschrift “THANK
YOU …“ in allen vorhandenen Sprachen
· Drücken Sie irgendeine Taste zum Abbrechen der Laufschrift.
Die Auswahl der Bediensprache startet mit “ENGLISH“
(Werkeinstellung). Drücken Sie auf
oder , bis die
gewünschte Bediensprache erscheint. Drücken Sie auf
oder
bewegen Sie den Schieber, um die gewählte Bediensprache zu
bestätigen (siehe auch Abb. G)
Konfiguration und Funktionskontrolle REV24..
1 Konfiguration
1.1 DIP-Schalter
ON / OFF 1 2 3 4 5 6 7 8 9 10
Siehe
Siehe
1.1.1
Fühlerkalibrierung ein
Periodischer Pumpenlauf
ein
1.1.5
Fühlerkalibrierung aus
Periodischer Pumpenlauf
aus
1.1.2
Sollwertbegrenzung
16…35 °C
Startoptimierung:
1 h/°C
1.1.6
Sollwertbegrenzung
3…35 °C
Startoptimierung:
¼ h/°C
1.1.3
Temperaturanzeige °F
Startoptimierung:
½ h/°C
Temperaturanzeige °C Startoptimierung: Aus
1.1.4
PID self-learning
(Kühlung ein)
1.1.7
PID 6
(Heizung ein)
PID12 Quarz
1.1.8
2-Point
Funkuhr
1.1.9
DIP Switch Reset
ON
1
342
567 89
Nach Verändern einer oder mehrerer DIP-Schalter-Positionen muss durch Drücken des DIP-Schalter-Reset-Knopfes ein DIP-
Schalter-Reset durchgeführt werden (siehe auch Abb. 8). Andernfalls bleibt die vorherige Einstellung aktiv!
1.1.9
Werkeinstellung: Alle DIP-Schalter auf OFF
DE
EN
FR
IT
NL
ES
PT
CS
HU
PL
SV
FI
DA
TR
EL
