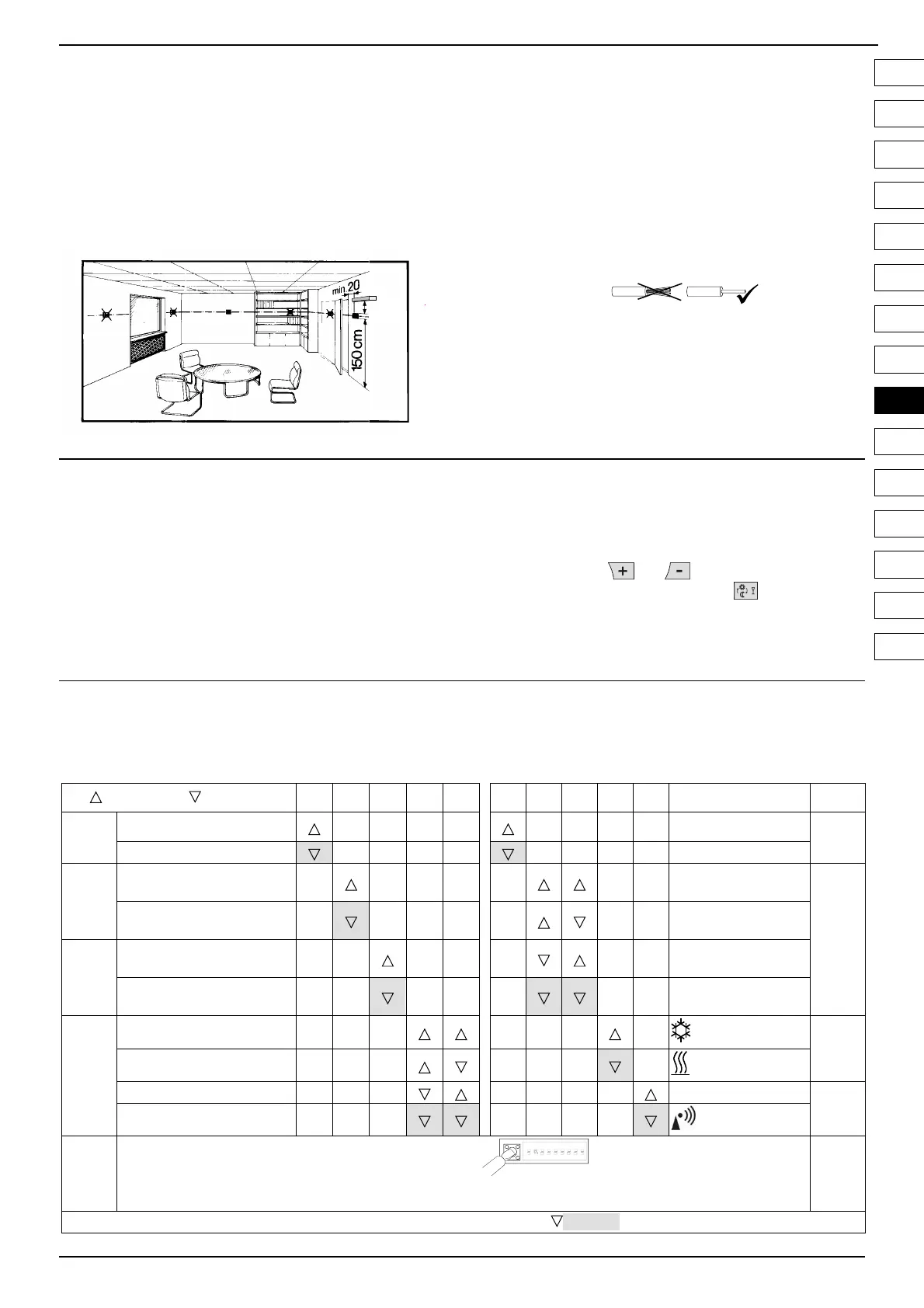

CE1G2205xx 2015-02-27 27/50
Telepítési leírás REV24..
1
Eszköz elhelyezése
· A REV24..-et a nappaliban célszerű felszerelni (a fali szerelés
menetét lásd B – E ábrák)!
· A REV24..-et a helyiség levegőjére jellemző hőmérsékleti ponton
kell elhelyezni úgy, hogy olyan zavaró tényező, mint közvetlen
sugárzás, ajtó vagy függöny takarása, vagy bármi más fűtő vagy
hűtő hatás ne ronthassa a hőmérséklet-érzékelés pontosságát.
min.
10 cm
2261Z03
2 Felszerelés
· Lásd A – E ábrák.
3 Vezeték ellenőrzése
Elektromos bekötés: lásd “Bekötési ábra”.
Tudnivaló: Ne használjon sodort vezetéket csak
tömör vagy hüvelyezett végű vezetéket!
4 Tudnivalók
· A helyi elektromos szerelési előírásokat mindenkor be kell tartani.
· Amennyiben a referenciahelyiség (ahova a termosztát lett
elhelyezve) termosztatikus radiátorszelepekkel van felszerelve,
akkor a szelepfejeket teljesen nyitott állásba kell állítani.
· Áramköri megszakító alkalmazása minden esetben szükséges,
max. C 10A.
Üzembe helyezés
1
A REV24.. bekapcsolása
· Távolítsa el a fekete színű szigetelő csíkot az elemtartóból (F
ábra); az eltávolítás után az eszköz azonnal működésre kész.
2 Nyelv kiválasztása
· A bekapcsolás után a kijelző bal felső sarkában a készülék típusa
jelenik meg, és a “THANK YOU …“ felirat látszik a kijelző
szövegsorában minden elérhető nyelven.
· Nyomja le bármelyik gombot a „futó” kijelző megállításához. A
nyelvek kiválasztása az “ENGLISH“-sel kezdődik (gyári beállítás -
angol). Nyomja le a
vagy gombokat amíg az Ön által
választott nyelv megjelenik. Ezt követően a
gomb
lenyomásával vagy a tolókapcsoló elmozdításával a kíválasztott
nyelvi beállítás elmenthető (lásd G ábra)
Beállítás és funkciók ellenőrzése REV24..
1 Beállítás
1.1 DIP kapcsolók
ON (BE) / OFF (KI) 1 2 3 4 5 6 7 8 9 10
Lásd
Lásd
1.1.1
Érzékelő kalibrálás BE Szivattyú járatás BE
1.1.5
Érzékelő kalibrálás KI Szivattyú járatás KI
1.1.2
Hőmérséklet állítási
tartomány 16…35 °C
Felfűtés
optimalizálás: 1 h/°C
1.1.6
Hőmérséklet állítási
tartomány 3…35 °C
Felfűtés
optimalizálás: ¼ h/°C
1.1.3
Hőmérséklet kijelzés °F
Felfűtés
optimalizálás: ½ h/°C
Hőmérséklet kijelzés °C
Felfűtés
optimalizálás: KI
1.1.4
PID öntanuló üzemmód
(Hűtési mód)
1.1.7
PID 6 üzemmód
(Fűtési mód)
PID12 üzemmód Belső óra
1.1.8
2-pont üzemmód
Rádió óra
1.1.9
DIP kapcsoló reset
ON
1
342
56 7 89
Ha megváltoztat egy vagy több DIP-kapcsoló beállítást, az új beállítást érvényesíteni kell a DIP kapcsolósor mellett található „reset”
gomb lenyomásával. (Lásd 8.ábra).Jóváhagyás nélkül az eredeti beállítások maradnak érvényben!
1.1.9
Gyári beállítás: Minden DIP kapcsoló OFF(KI)
