4. 操作说明
1
2
5
4
3
6
7

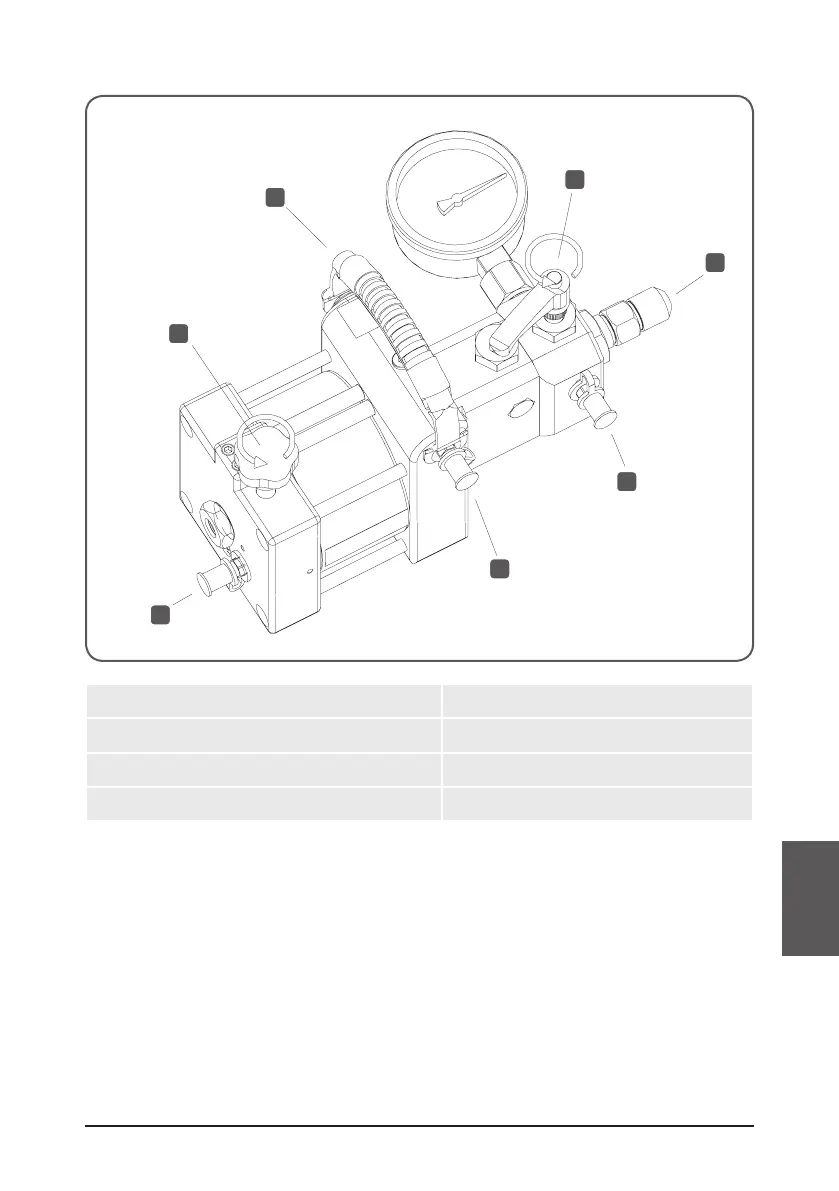

1 压缩空气接口 5 卸压阀
2 进油口 6 气阀
3 回油口 7 手柄
4 高压油出口（G
3
/4油嘴）
• 将气动注油器接上工件注油孔，可以直接与工件连接，也可以通过柔性高压
油管(适用于THAP 030E 和 THAP 150E)或高压油管(适用于THAP 300E 和 THAP
400E)来连接。
去掉 G
3
/4的喷嘴组件(4) 以便连接高压管道或柔性压力软管。
• THAP 030E 和 150E：通过 130 Nm (96 lbf-ft) 的最大上紧扭矩来安装 G
3
/4 至
G
1
/4 适配器接头 (228027 E)。将柔性压力软管 (729834) 连接到适配器接头上。
柔性高压油管可以通过合适的快速接头耦合器和螺纹接头连接到应用设备上。
• THAP 300E 和 THAP 400E：将具有G
3
/4 端子（例如 227957 A）的高压管道连
接到液压出口。最大上紧扭矩为 130 Nm (96 lbf-ft)。安装保护设备。将活动端
连接到应用设备。
