5. Montage d’un manomètre

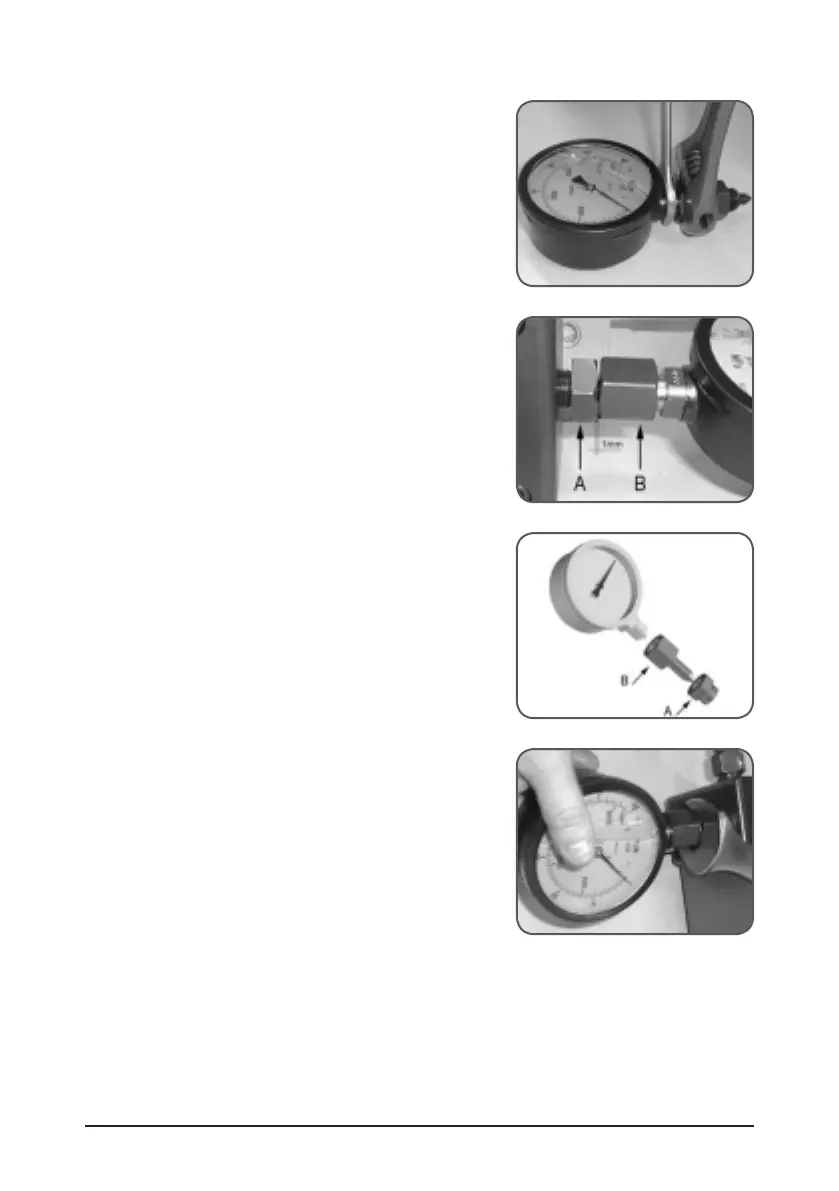

Pour connecter un manomètre au groupe
hydropneumatique :
• Retirer le bouchon du manomètre.
• Visser le manomètre fermement dans le
raccordement G
1
/2
Attention : le raccord B, représenté dans les deux
illustrations suivantes, a des filets à gauche !
• Ajuster le raccordement pour qu’il reste environ
1 mm d’espace entre les raccords A et B.
• Visser l’ensemble, y compris les connecteurs A et
B et le manomètre du groupe hydropneumatique.
• Maintenir l’espace de 1 mm durant l’installation.
• Lorsque le raccord A est presque serré, tourner le
manomètre pour le mettre en
position correcte.
• Serrer complètement le raccord A.
• Ne pas serrer le raccord B.
