SKF THAP 030E - 4 Bedienungsanleitung

41
SKF THAP 030E 150E 300E 400E
Deutsch
4. Bedienungsanleitung
1
2
5
4
3
6
7

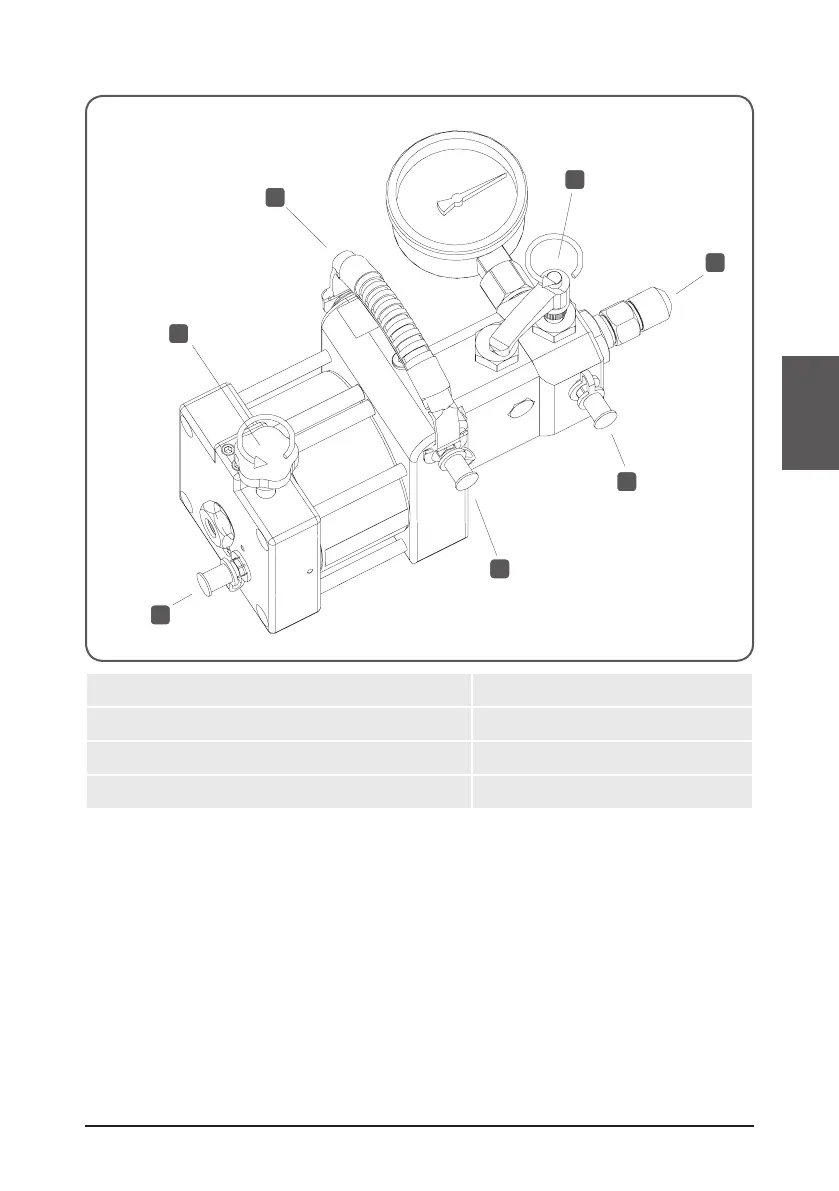

1 Druckluftanschluss 5 Ablassventil
2 Öleinlass 6 Druckluftventil
3 Ölrücklauf 7 Tragegriff
4 Anschlussnippel (Nasenstück-Größe G
3
/4)
• Die druckluftbetriebene Ölpumpe mit dem Werkstück verbinden. Die Verbindung
kann direkt oder über einen flexiblen Druckschlauch (für THAP 030E und
THAP 150E) oder ein Hochdruckrohr (für THAP 300E und THAP 400E) erfolgen.
Nasenstück G
3
/4 (4) abnehmen, um den Anschluss einer Hochdruckleitung oder
eines flexiblen Druckschlauchs zu ermöglichen.
• THAP 030E und 150E: Adapternippel von G
3
/4 auf G
1
/4 (228027 E) mit
einem maximalen Anzugsmoment von 130 Nm (96 lbf-ft) einsetzen. Flexiblen
Druckschlauch (729834) an den Adapternippel anschließen. Der flexible
Druckschlauch kann unter Verwendung einer entsprechenden Schnellkupplung mit
Anschlussnippel an der Anwendung angeschlossen werden.
• THAP 300E und THAP 400E: Hochdruckleitung mit einem G
3
/4-Endstück (z. B.
227957 A) an den hydraulischen Auslassblock anschrauben. Das maximale
