SKF THAP 030E 150E 300E 400E
Português
4. Instruções de operação
1
2
5
4
3
6
7

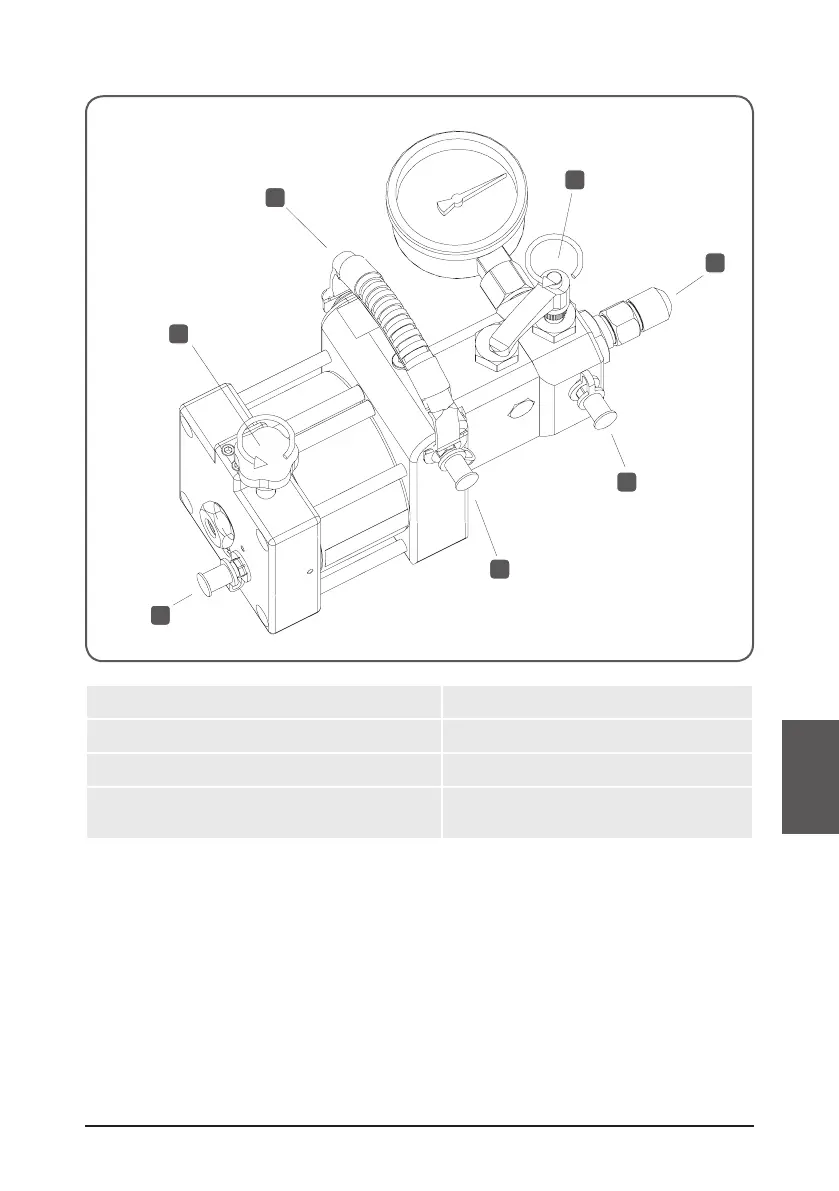

1 Conexão de ar 5 Válvula de descarga
2 Admissão de óleo 6 Válvula de ar
3 Retorno de óleo 7 Alça de transporte
4 Niple de conexão (peça de nariz,
tamanho G
3
/4)
• Conecte a bomba acionada a ar ou injetor de óleo à peça de trabalho. A conexão
pode ser feita diretamente ou por meio de uma mangueira de pressão flexível (para
THAP 030E e THAP 150E) ou tubo de alta pressão (para THAP 300E e THAP 400E).
Remova o bico G
3
/4 (4) para permitir a conexão de um tubo de alta pressão ou de
uma mangueira de pressão flexível.
• THAP 030E e 150E: Encaixe um niple adaptador G
3
/4 a um G
1
/4 (228027 E) com um
binário de torque máximo de 130 Nm (96 lbf-ft). Conecte a mangueira de pressão
flexível (729834) a um niple adaptador. A mangueira de pressão flexível pode ser
conectada à aplicação, utilizando-se um acoplamento e um niple conector rápido
apropriado.
