76
SKF THAP 030E 150E 300E 400E

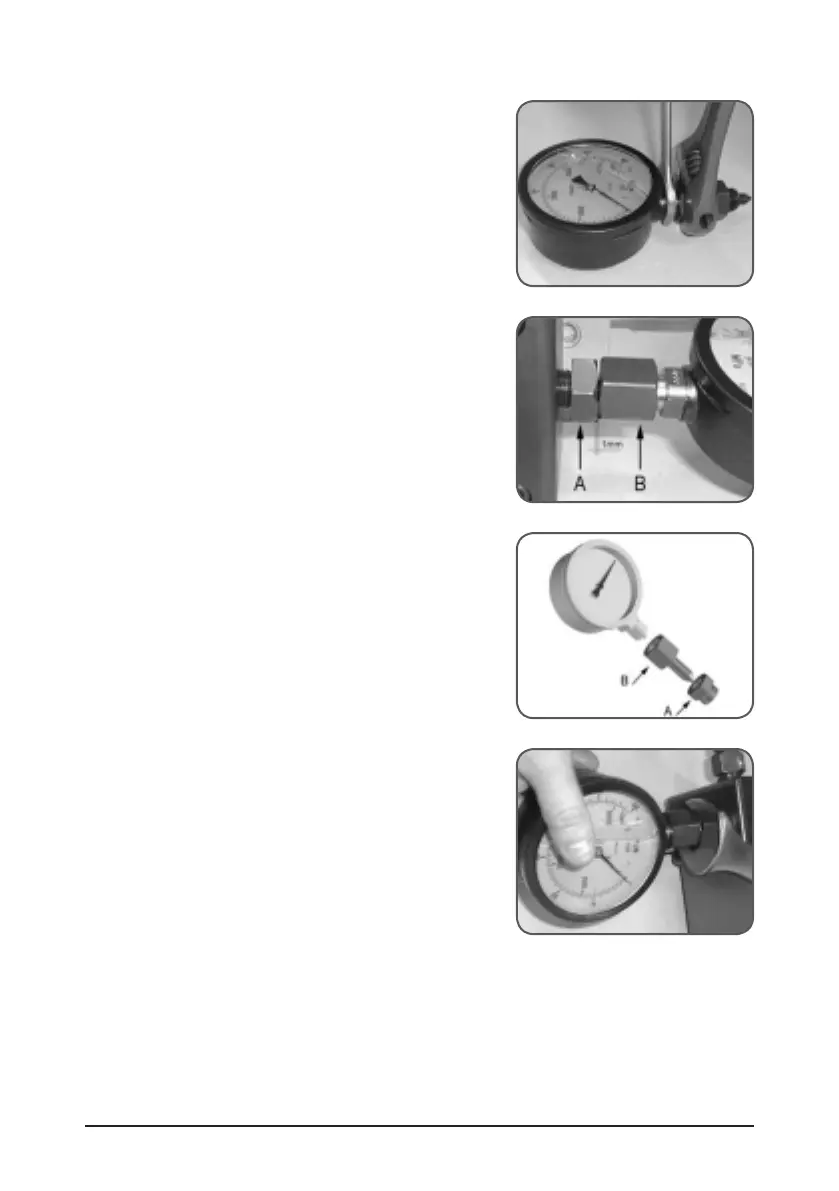

5. Installazione di un manometro
Per collegare un manometro alla pompa pneumatica
o all’iniettore dell’olio azionato ad aria procedere come
descritto di seguito.
• Rimuovere il tappo del manometro.
• Avvitare il manometro saldamente nel complessivo
dei raccordi G
1
/2.
Attenzione: il connettore B, mostrato nelle due
illustrazioni seguenti, ha i filetti sinistrorsi.
• Regolare il complessivo dei raccordi fino a ottenere
una distanza di circa 1 mm tra i connettori A e B.
• Avvitare tutto il complessivo nel corpo della pompa
o dell’iniettore, incluso A, B e il manometro.
• Mantenere un gioco di 1 mm durante
l’installazione.
• Quando il connettore A è quasi perfettamente
serrato, ruotare il manometro nella posizione
corretta.
• Serrare del tutto il connettore A.
• Non serrare il connettore B.
