4. Указания по эксплуатации
1
2
5
4
3
6
7

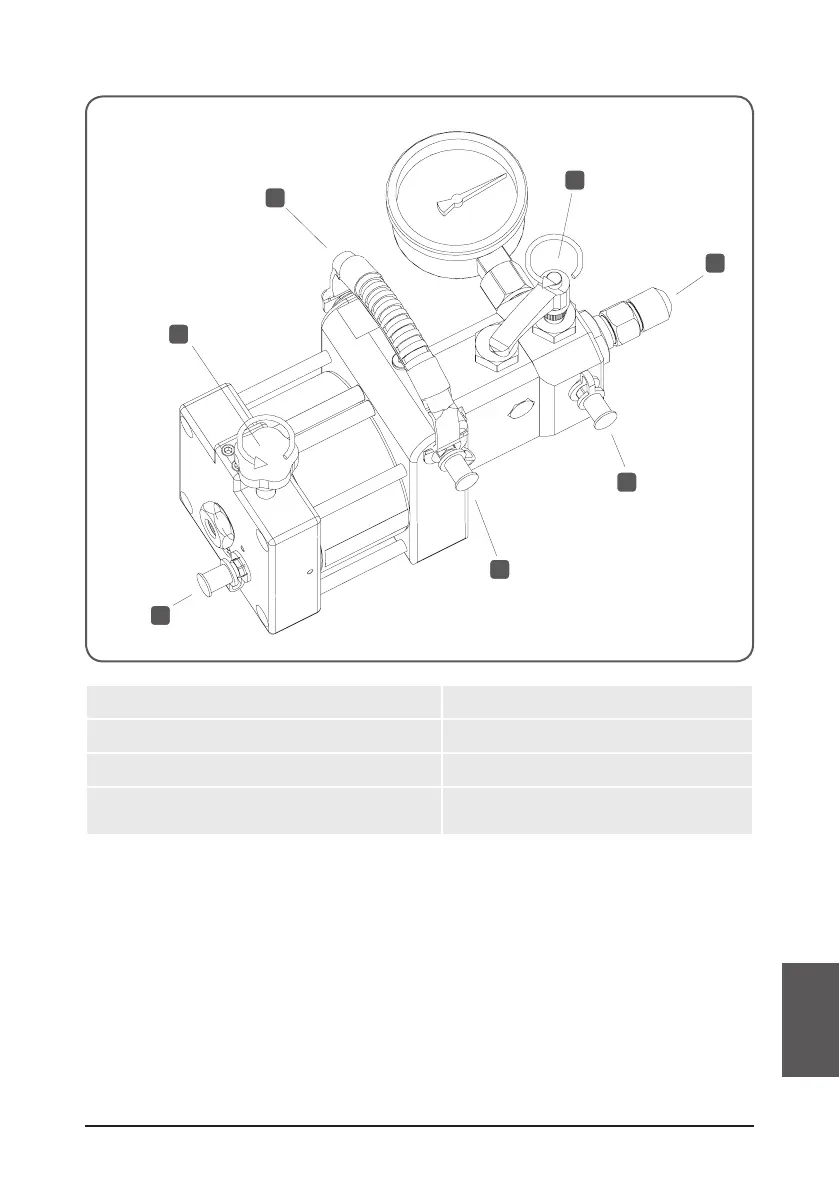

1 Соединение подачи воздуха 5 Предохранительный клапан
2 Подача масла 6 Воздушный клапан
3 Возврат масла 7 Ручка для переноски
4 Присоединительный штуцер
(насадка G
3
/4)
• Присоедините насос или инжектор с пневмоприводом к изделию. Соединение может
выполняться напрямую или с помощью гибкого напорного шланга (для THAP 030 и
THAP 150E) или трубопровода ВД (для THAP 300 и THAP 400E).
Снимите G
3
/4 часть насоса (4) для обеспечения подключения потрубка высокого
давлении или гибкого шланга.
• THAP 030E и 150E: Установите переходник адаптера G
3
/4 на G
1
/4 (228027 E),
с максимальным моментом затяжки 130 Нм (96 фут-фунт). Присоедините гибкий
шланг (729834) к переходнику адаптера. Гибкий шланг может быть присоединен к
используемому оборудованию с помощью быстросъемного штуцера и переходника.
• THAP 300E и THAP 400E: Установите переходник адаптера G
3
/4 (например 227957 A)
к блоку вывода масла. Максимальный момент затяжки 130 Нм (96 фут-фунт).
