SKF THAP 030E - 4 Istruzioni DI Funzionamento

73
SKF THAP 030E 150E 300E 400E
Italiano
4. Istruzioni di funzionamento
1
2
5
4
3
6
7

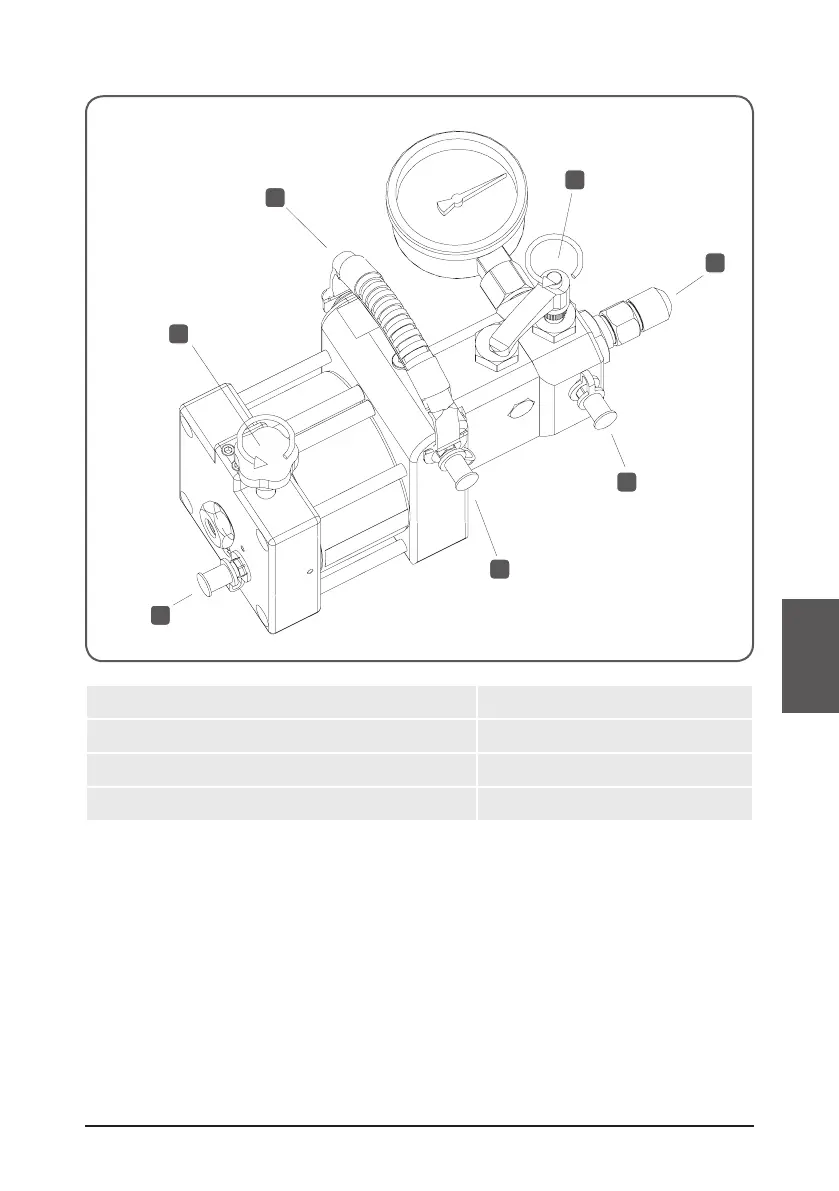

1 Attacco dell'aria 5 Valvola di scarico
2 Ingresso per l'olio 6 Valvola dell'aria
3 Ritorno dell'olio 7 Maniglia di trasporto
4 Raccordo (attacco maschio dimensione G
3
/4)
• Collegare la pompa pneumatica o l’iniettore dell’olio azionato ad aria al pezzo da
lavorare. Il collegamento può essere diretto o avvenire tramite un flessibile per alta
pressione (per THAP 030E e THAP 150E), o il tubo per alta pressione (per
THAP 300E e THAP 400E).
Rimuovere l’attacco maschio G
3
/4 (4) per consentire il collegamento al tubo per alta
pressione o al tubo flessibile a pressione.
• Per i modelli THAP 030E e 150E: innestare un attacco G
3
/4 su un nipplo adattatore
G
1
/4 (228027 E), utilizzando una coppia massima di serraggio di 130 Nm.
Collegare il tubo flessibile a pressione (729834) al nipplo adattatore. Il tubo flessibile
a pressione può essere collegato all’applicazione utilizzando un raccordo per innesto
rapido e un nipplo.
