SKF THAP 030E - 4 Instrucciones de Funcionamiento

57
SKF THAP 030E 150E 300E 400E
Español

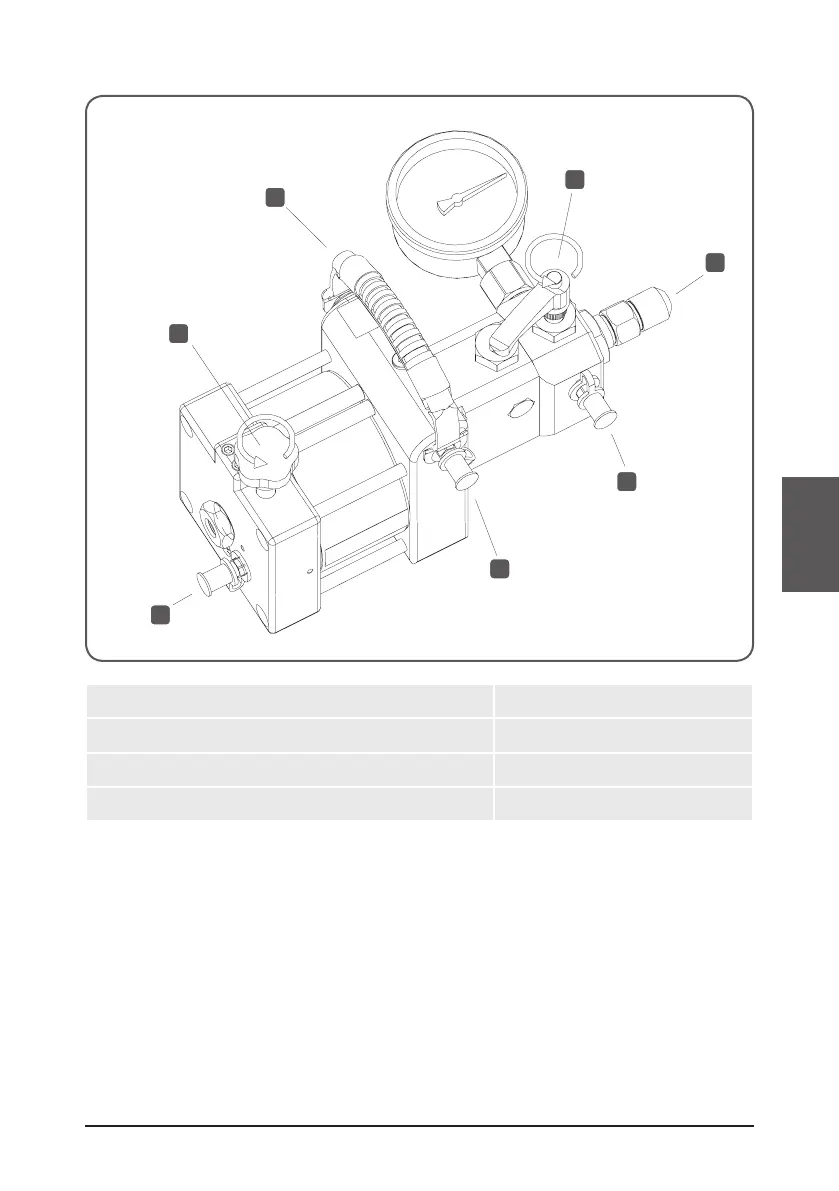

4. Instrucciones de funcionamiento
1
2
5
4
3
6
7
1 Conexión de aire 5 Válvula de escape
2 Entrada de aceite 6 Válvula de aire
3 Retorno del aceite 7 Asa de transporte
4 Racor de conexión (conexión de tamaño G
3
/4)
• Conecte la bomba de inyección hidroneumática a la pieza de trabajo. La conexión
puede realizarse directamente o a través de una manguera flexible de presión (para
THAP 030E y THAP 150E), o tubo de alta presión (para THAP 300E y THAP 400E).
Retire la conexión G
3
/4 (4) para permitir la conexión de un tubo de alta presión o de
una manguera flexible de presión.
• THAP 030E y 150E: Instale un racor adaptador G
3
/4 a G
1
/4 (228027 E)
con un par de apriete máximo de 130 Nm. Conecte la manguera flexible de presión
(729834) al racor adaptador. La manguera flexible de presión puede conectarse a la
aplicación mediante un acoplamiento de conexión rápida y un racor adecuados.
• THAP 300E y THAP 400E: Instale un tubo de alta presión con un extremo G
3
/4
(p. ej., 227957 A) al bloque de salida hidráulico. El par de apriete máximo es
