FR - Notice d’installation et d’utilisation GDK - SOMFY

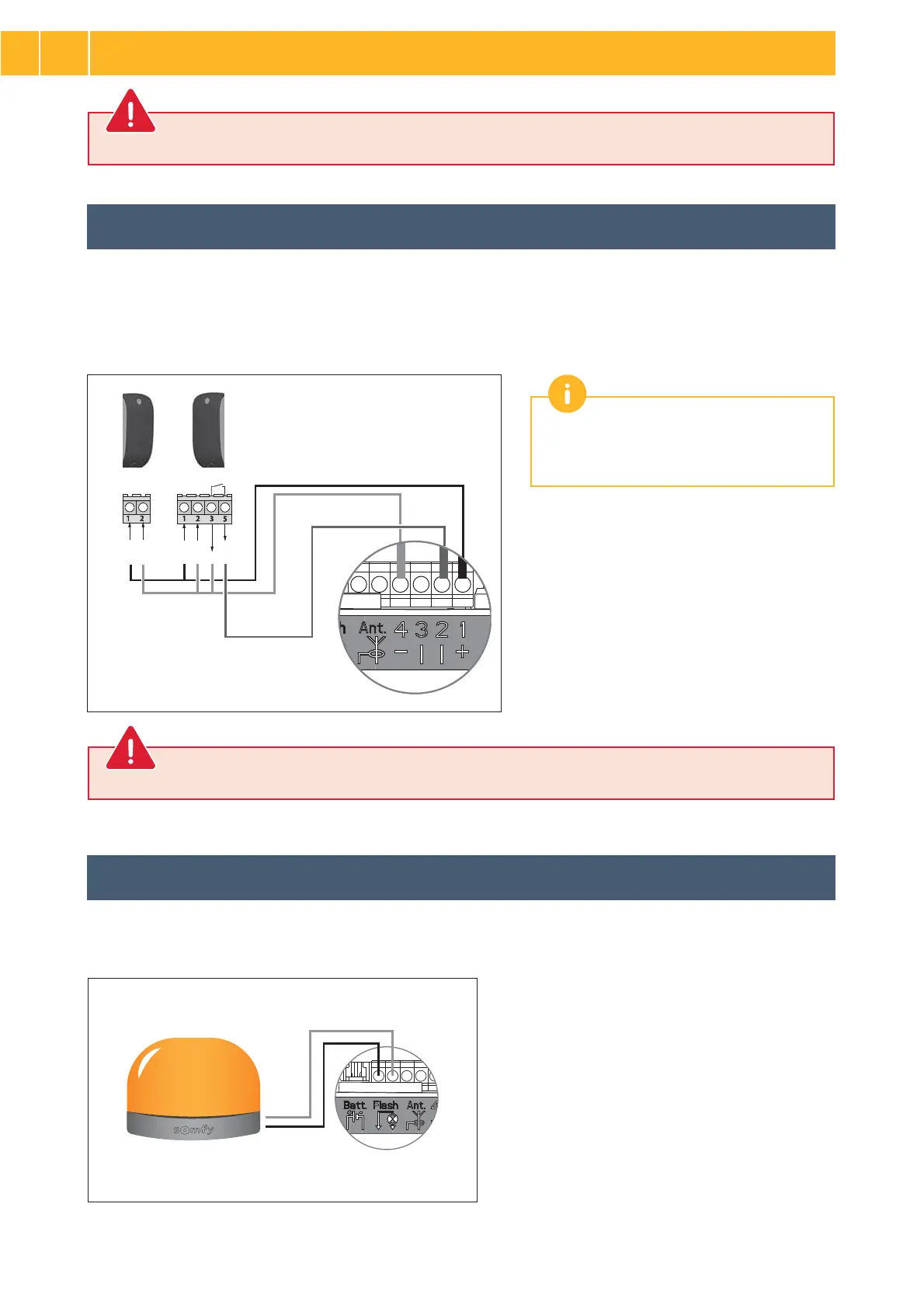

4.1 Raccordement des cellules photoélectriques
4.2 Raccordement du feu clignotant
TX RX
24 V
AC/DC
24 V
AC/DC
0 V
0 V
C
NO
Si suppression des cellules, refaire impérativement le pont entre les bornes ”1” et ”2”.
Lors de la mise en place des cellules, supprimer
le pont réalisé entre les bornes ”1” et ”2” de
l’électronique du moteur.
FR
4
ACCESSOIRES
Les cellules photoélectriques permettent de détecter la présence d’un obstacle pendant l’ouverture/fermeture de la porte. Un
obstacle placé entre les cellules empêche la fermeture de la porte. Si un obstacle est détecté pendant la fermeture de la porte,
celle-ci s’arrête puis se ré-ouvre.
L’éclairage intégré est activé par intermittence pendant 30 s.
Le feu clignotant est activé lors de tout mouvement de la porte avec une pré-signalisation de 2 s avant le début du mouvement.
Couper l’alimentation électrique du moteur avant toute installation d’un périphérique.
DANGER
