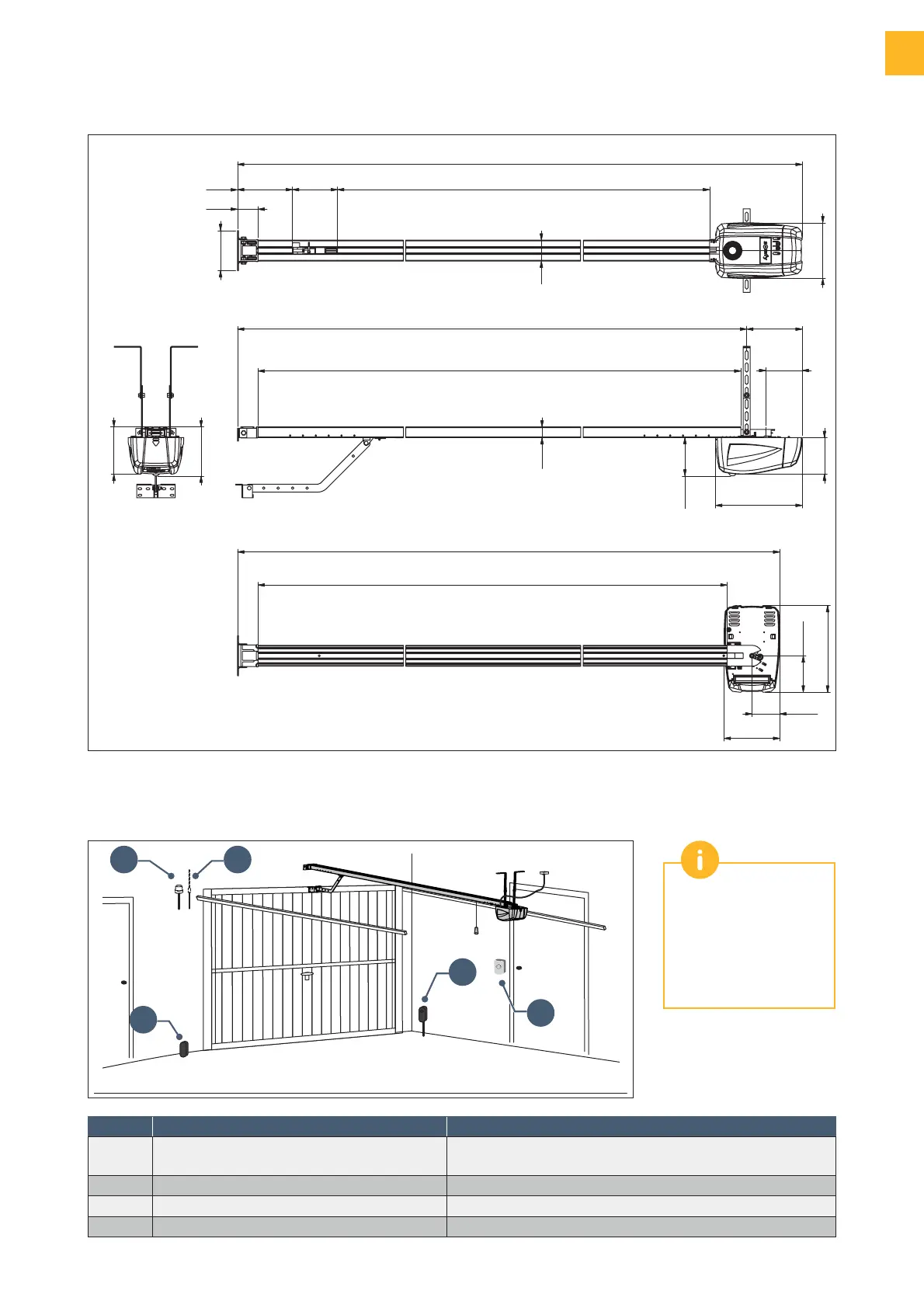

SOMFY GDK - Encombrement; Vue Générale de Linstallation

3
FR - Notice d’installation et d’utilisation GDK - SOMFY
FR
A
B
A
D
C
Repère Désignation Type de cable
A
Cellules photoélectriques 4 x 0,5 mm
2
(RX cellule réceptrice)
2 x 0,5 mm
2
(TX cellule émettrice)
B Feu clignotant 2 x 0,5 mm
2
C Antenne -
D Contact à clé 2 x 0.5 mm²
Longueur hors tout : 3154,6
Fixation : 2981,7
Rail : 2900
Rail : 2900
Longueur hors tout : 3127,6
Course utile : 2555140171 mini
63,7
125
65
173
173
113,5
114
269,7
119,6
33,5
152,7
147,1
113,5
269,7
86,5
173
Si la porte de garage est
l’unique accès au garage,
prévoir un dispositif de
débrayage extérieur (réf.
2400658 ou réf. 9012962).
> Vue générale de l’installation
> Encombrement
