Sony DXC-9100P - Connexion Permettant de Commander la Caméra à Distance Par les Signaux Dimpulsion Externes

112
VIDEO OUT
EXT CTRL
DC IN/
REMOTE
CCU
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
RGB/SYNC
VBS
SCAN
DOWN
FREEZE
SOURCE
1
2





Connexion permettant de commander la caméra à distance par les signaux d’impulsion externes
L’image est capturée dans la mémoire de cadre intégrée
comme image fixe par le signal d’impulsion entré via le
connecteur EXT CTRL à partir d’un capteur et d’un
commutateur placés sur le site.
Pour plus de détails sur la synchronisation de l’impulsion entrée
via le connecteur EXT CTRL, reportez-vous à “Capture de l’image
dans la mémoire à l’aide de la fonction d’image fixe (Freeze)” à la
page 95.

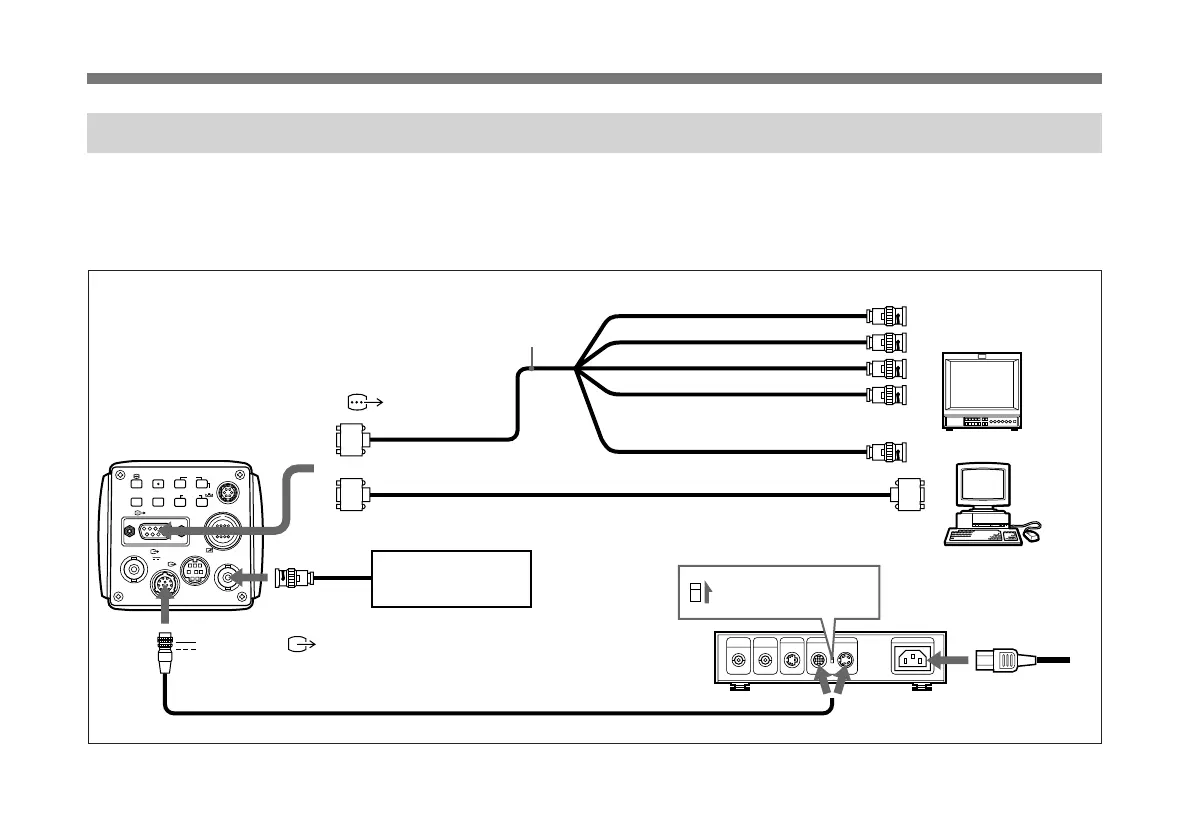

Connexion à une unité de télécommande
RGB/SYNC
DXC-9100P
DC IN/VBS
Câble CCDC-5/10/25/50A/100A ou
Câble CCMC-12P02/05/20/25
ou
Câble de caméra CCXC-9DD (D-sub 9 broches˜D-sub 9 broches)
Adaptateur de caméra
CMA-D2CE/D2MDCE
RGB/SYNC
Ordinateur, processeur
d’image, etc.
Vidéo composite (BNC) ou
entrée S-vidéo (4 broches)
b)
Câble de camera: CCXC-9DB (avec connecteur D-Sub 9
broches et connecteur BNC) ou CCMC-9DS (avec connecteurs
D-Sub 9 broches, BNC et S-vidéo)
Entrée synchro
a)
Entrée B
Entrée G
Entrée R
Capteur,
commutateur, etc.
Si vous utilisez un câble CCMC, le signal S-vidéo est également émis par la sortie S-vidéo du CMA-D2CE/D2MDCE
Réglez le sélecteur
MODE en position “1”.
Moniteur RGB, moniteur multi-
balayage, imprimante multi-
balayage
c)
, processeur d’image,
etc.
AC IN
Câble d’alimentation
CAMERA (4 broches ou 12 broches)
Pour plus d’informations sur a), b), c), reportez-vous à
“Connexion d’un appareil vidéo à entrées RGB ou S-vidéo” à la
page 106.
