Sony DXC-9100P - Panneau Arrière

70
VIDEO OUT
EXT CTRL
DC IN/
REMOTE
CCU
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
RGB/SYNC
VBS
SCAN
DOWN
FREEZE
SOURCE
1 Connecteur de sortie du signal vidéo (VIDEO OUT)

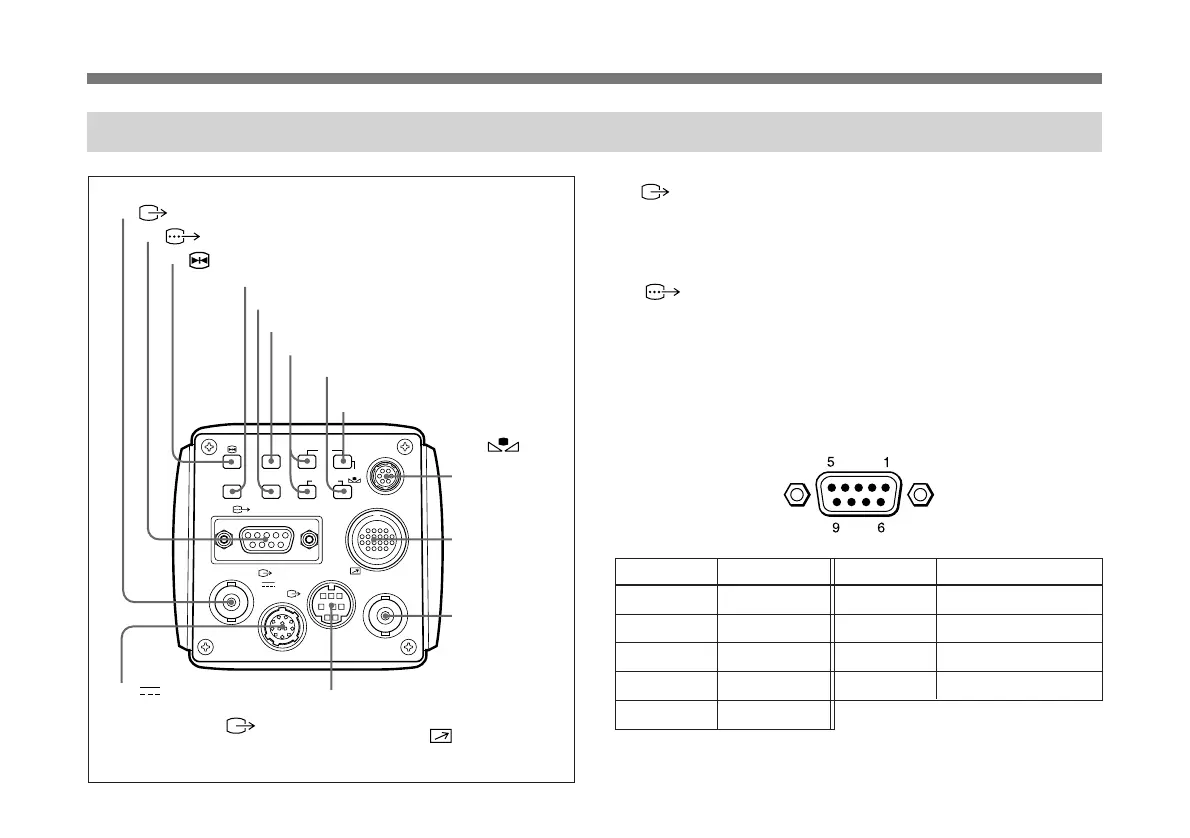

Localisation et fonction des pièces et commandes
Panneau arrière
2 Connecteur de sortie du signal couleur/signal de synchro (RGB/SYNC)
3 Touche FREEZE
4 Touche de sélection de source (SOURCE)
5 Touche de sortie des barres couleur (BARS)
6 Touche de rappel de menu (MENU)
7 Touches de défilement de menu (FUNCTION UP/DOWN)
0 Connecteur
d’objectif
(LENS)
!¡ Connecteur
de contrôleur
de caméra
(CCU)
!™ Connecteur
d’entrée du
signal de
contrôle
externe (EXT
CTRL)
1 Connecteur (type BNC) de sortie vidéo (VIDEO
OUT)
Assure la sortie composite de signaux vidéo.
2 Connecteur (D-SUB à 9 broches) de sortie du
signal couleur/signal de synchro (RGB/SYNC)
Assure la sortie des signaux RGB et de leurs signaux de
synchro respectifs. Utilisez un câble CCXC-9DB/CCXC-
9DD/CCMC-9DS pour les connexions.
Affectation des broches
Nº de broche Signal Nº de broche Signal
1 GND 6 Sortie VBS/Y/VD
2 GND 7 Sortie SYNC/WEN/HD
3 Sortie RED 8 GND
4 Sortie GREEN 9 NC/C sortie
5 Sortie BLUE
9 Touche de sélection de réglage supérieure/
balance du blanc (DATA UP/
WHITE)
8 Touche de réglage inférieure/de sélection du
mode de balayage (DATA DOWN/SCAN)
!¢ Connecteur d’entrée
d’alimentation/de sortie du
signal vidéo (DC IN/
VBS)
!£ Connecteur de
télécommande
(REMOTE)
