Anschließen an Videogeräte mit RGB- oder S-Videoeingängen
Kamerakabel: CCXC-9DB (D-Sub, 9polig˜BNC-
Anschlüsse) oder CCMC-9DS (D-Sub, 9polig˜BNC-,
S-Videoanschlüsse)
DXC-9100P
RGB/SYNC
oder
Kamerakabel CCXC-9DD (D-Sub,
9polig˜D-Sub, 9polig)
RGB-Monitor, Multiscan-
Monitor, Multiscan-Drucker
c)
,
Bildverarbeitungssystem usw.
DC IN/VBS
Netzeingang AC IN
RGB/SYNC
Computer,
Bildverarbeitungssystem
usw.
R-Eingang
G-Eingang
B-Eingang
Synchronisationseingang
a)
FBAS-Videoeingang (BNC) oder
S-Videoeingang (4polig)
b)
Kabel CCDC-5/10/25/50A/100A oder
CCMC-12P02/05/20/25

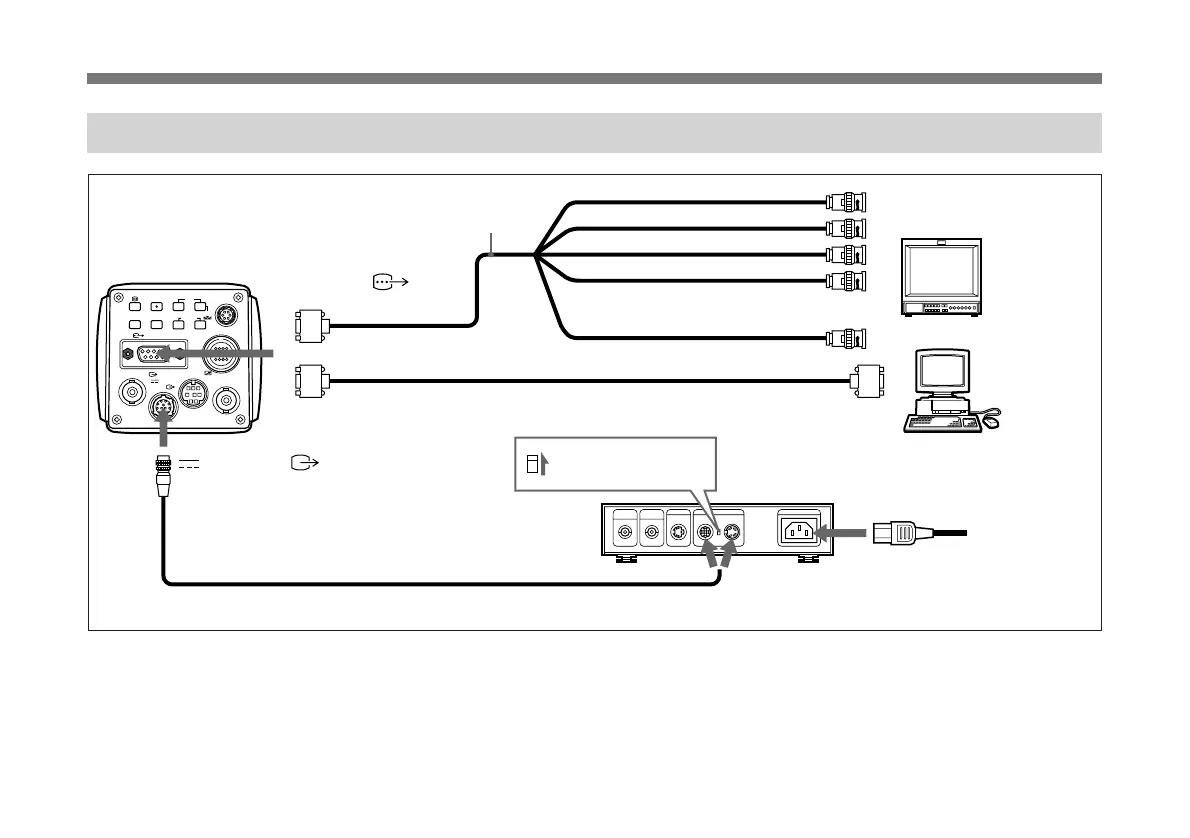

Grundlegende Systemanschlüsse
VIDEO OUT
EXT CTRL
DC IN/
REMOTE
CCU
LENS
MENU FUNCTION DATA
UP
WHITE
BARS
RGB/SYNC
VBS
SCAN
DOWN
FREEZE
SOURCE
1
2





Stellen Sie den
Wählschalter MODE
in die Position “1”.
Netzkabel
Bei Verwendung eines CCMC-Kabels wird auch das S-Videosignal über den
S-Videoausgang des Kameraadapters CMA-D2CE/D2MDCE ausgegeben.
a)Bei Verwendung eines Videomonitors ohne Eingangsanschluß für
Synchronisationssignale können Sie die Kamera so einstellen,
daß ein Synchronisationssignal zusammen mit dem G-Signal
ausgegeben wird.
Näheres zum Hinzufügen des Grünsignals finden Sie im
Abschnitt “G SYNC” unter Menü PAGE 3 auf Seite 147.
b)Diese Konfiguration gilt für den Anschluß des Geräts an einen
FBAS-Videoanschluß (VBS). Zum Einspeisen getrennter Y/C-
Signale am S-Videoeingang der Videogeräte verwenden Sie das
Kamerakabel CCMC-9DS.
Näheres zum Umschalten der Kamerausgangssignale zwischen
VBS (FBAS-Video) und Y/C finden Sie im Abschnitt “D-SUB
Sync” unter Menü PAGE 3 auf Seite 147.
c) Wenn Sie die Kamera an einen Multiscan-Monitor oder Multiscan-
Drucker anschließen, stellen Sie N.I. als Scan-Modus ein.
Näheres zum Einstellen des Scan-Modus finden Sie unter
“Einstellen des Scan-Modus” auf Seite 161.
CAMERA (4polig oder 12polig)
Kameraadapter
CMA-D2CE/D2MDCE
