Sony HCD-EX1 - Base Unit Exploded View

39

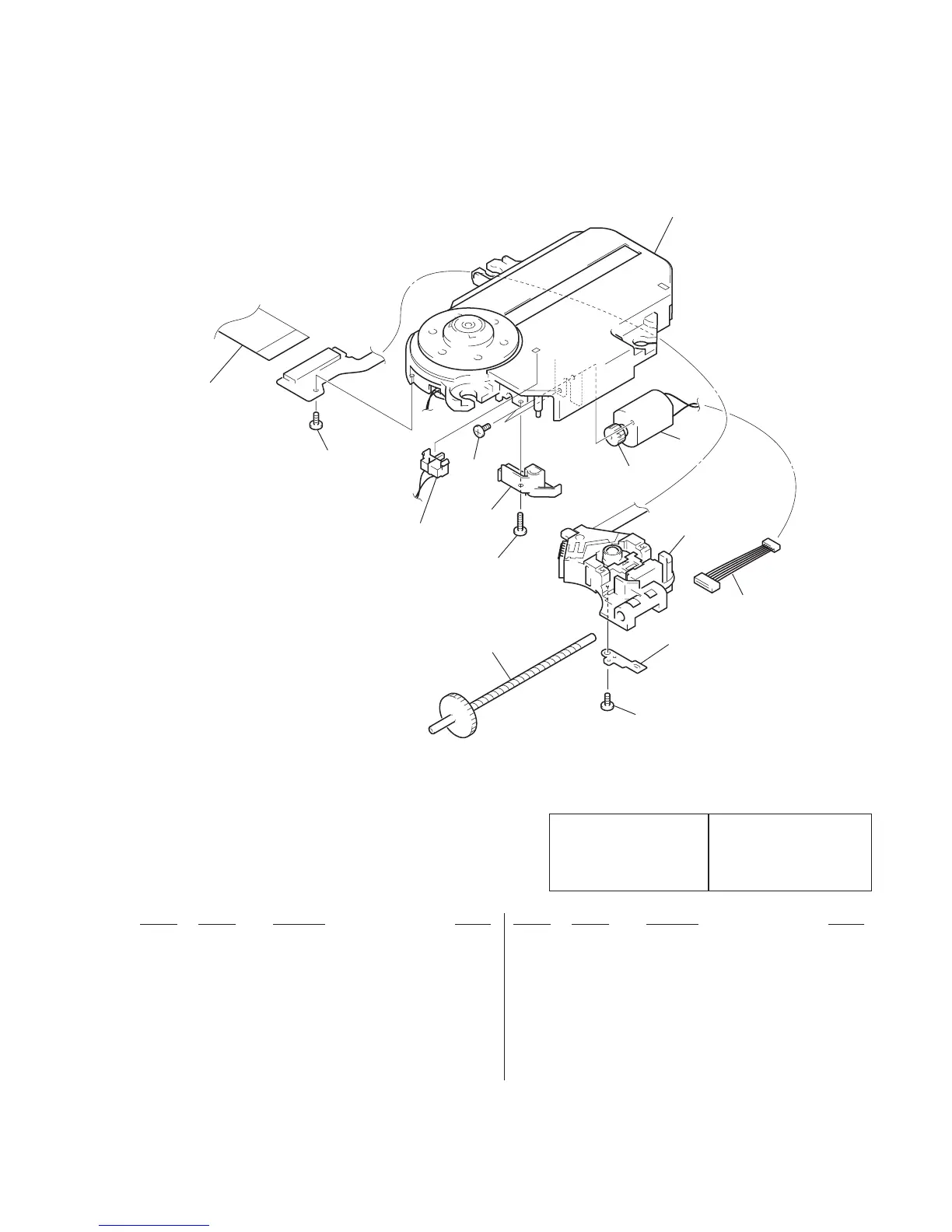

6-4. BASE UNIT SECTION
Ref. No. Part No. Description Remark
Ref. No. Part No. Description Remark
not supplied
not supplied
151
152
153
154
162
155
156
157
159
160
158
161
151 X-2646-555-1 SCREW ASSY, SLED
152 2-647-505-01 SPRING, RACK
! 153 8-820-087-11 OPTICAL PICK-UP KSS-770A/S-N1
154 2-647-506-01 GEAR, MOTOR
155 1-763-381-11 MOTOR, DC
156 2-647-504-01 HOLDER
157 2-646-352-01 SCREW, BTP2x8
158 1-960-065-11 HARNESS
159 2-646-358-11 SCREW, BTP1.7x4
160 1-791-698-11 WIRE (FLAT TYPE) (16 CORE)
161 2-647-507-01 TURN TABLE (HIFI)
162 2-627-669-11 SCREW M1.7x2
Les composants identifiés par une
marque ! sont critiques pour la
sécurité.
Ne les remplacer que par une
piéce portant le numéro spécifié.
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
