— 4 —

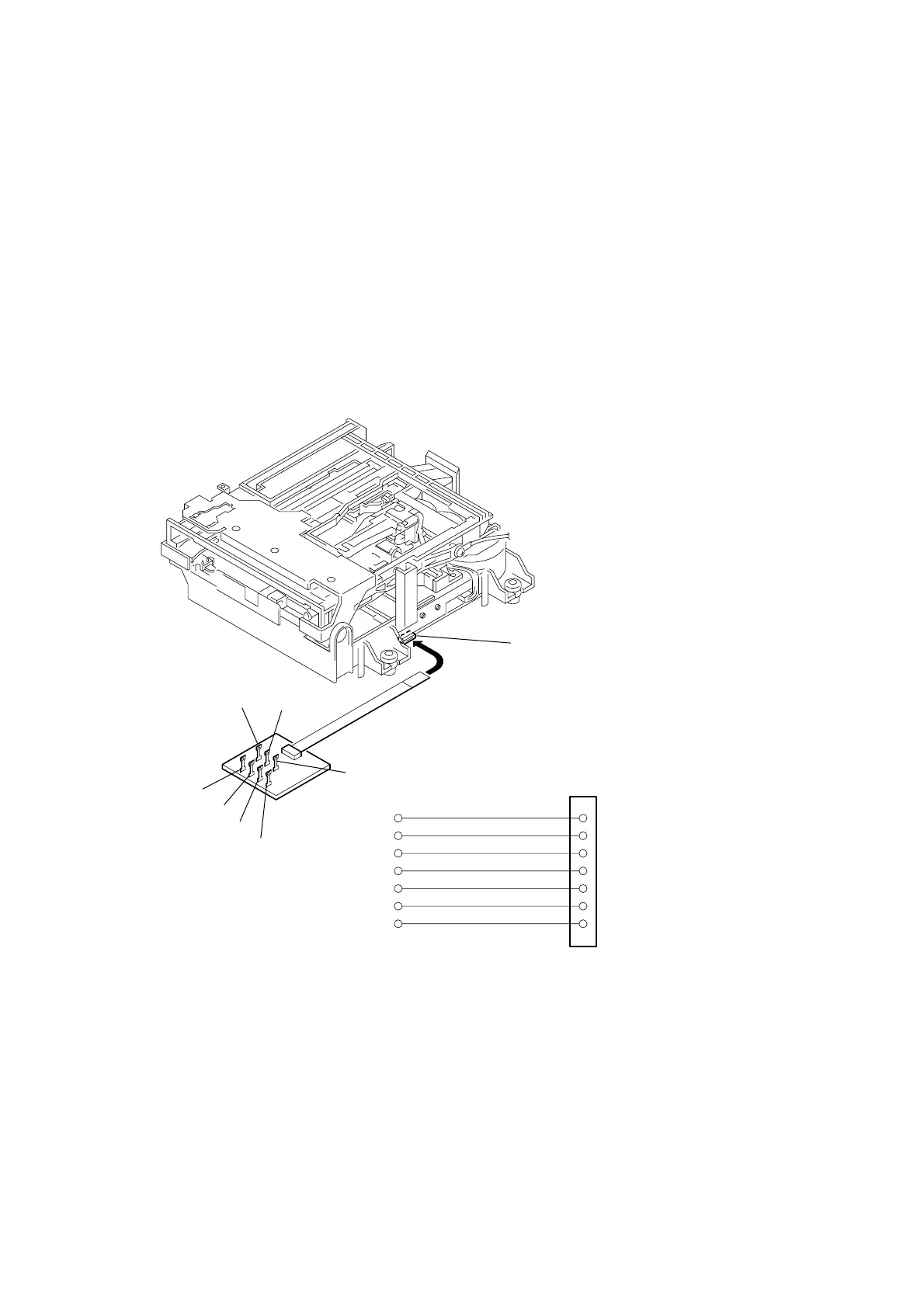

【BD 基板波形確認用治具について】
BD基板の波形を確認する場合，専用治具（J-2501-196-A）を使用すると便利です。
各端子の名称，確認項目は以下の通りです。
GND ：接地端子
I＋3V ：IOP測定用（光ピックアップのレーザの劣化を確認）
IOP ：IOP測定用（光ピックアップのレーザの劣化を確認）
TE ：TRKエラー信号（トラバース調整）
VC ：信号確認用基準レベル
RF ：RF信号（ジッター確認）
FE ：FOCUSエラー
接続治具の回路図
CN105
RF
VC
TE
IOP
I+3V
GND
RF
VC
MDM-7
用
IOP
TE
I+3V
GND
VC
RF
TE
IOP
I+3V
GND
1
7
FE
FE
FE
メカニズムデッキ
SECTION 1
SERVICE NOTE
