MDS-E10
— 63 — — 64 —

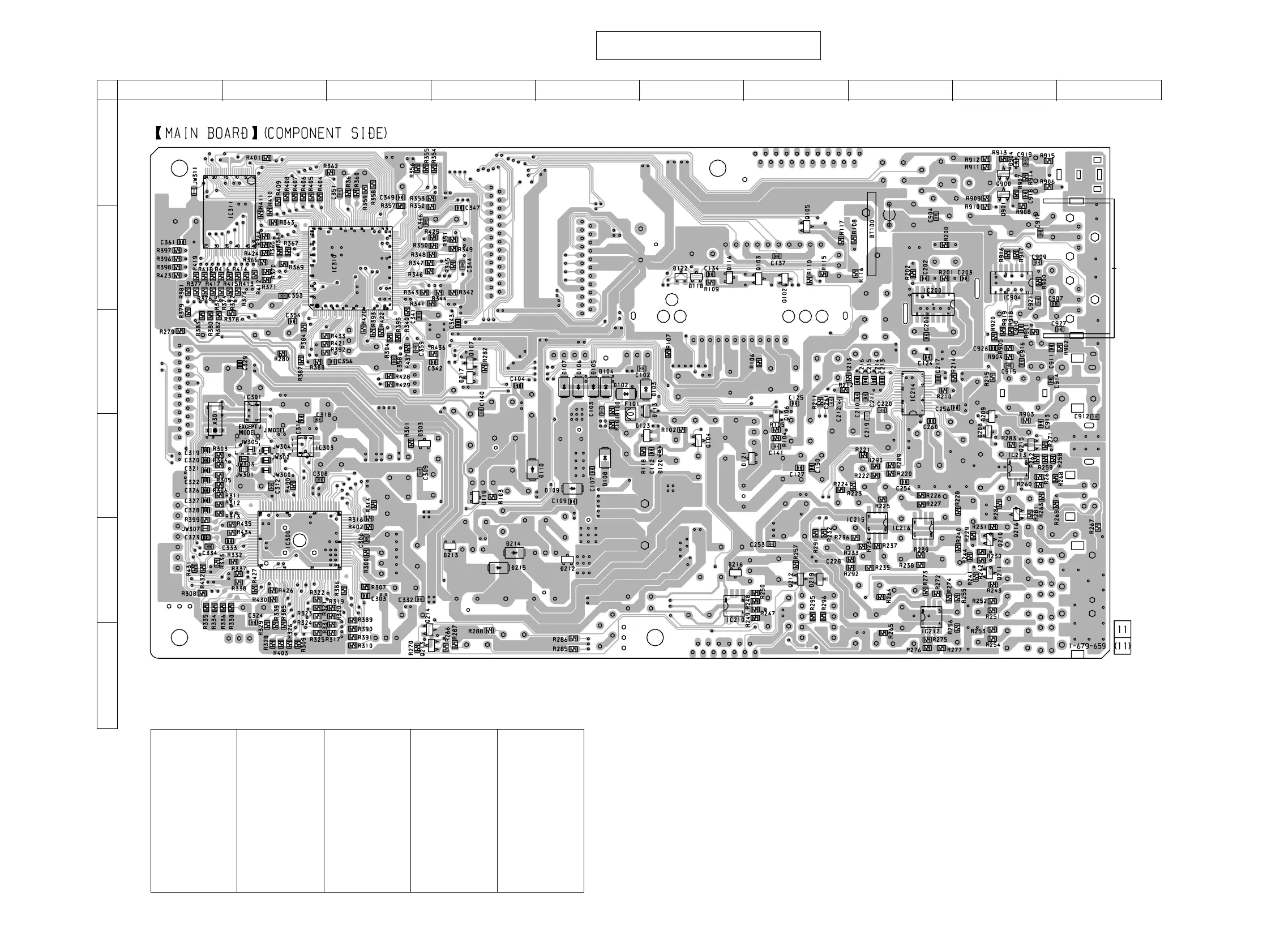

5-4. PRINTED WIRING BOARD – MAIN SECTION –
12
A
B
C
D
E
F
345678910
• Refer to page 59 for Note on Printed Wiring Boards.
• Refer to page 59 for Circuit Board Location.
There are a few cases that the part printed on
this diagram isn’t mounted in this model.
• Semiconductor Location
Ref. No. Location Ref. No. Location Ref. No. Location Ref. No. Location Ref. No. Location
D102 C-5
D103 C-6
D104 C-5
D105 C-5
D106 C-5
D107 C-5
D108 D-5
D109 D-5
D110 D-4
D113 C-6
D116 B-6
D118 B-6
D119 D-4
D121 D-7
D122 B-6
D123 D-6
D208 D-9
D209 D-9
D212 E-5
D213 E-4
D214 E-4
D215 E-4
D216 E-6
D217 C-4
D219 E-7
D904 A-9
IC200 B-8
IC210 E-6
IC212 F-8
IC213 D-9
IC214 C-8
IC215 E-8
IC216 E-8
IC300 E-2
IC301 C-2
IC303 D-2
IC310 B-3
IC311 B-2
Q102 B-7
Q103 B-7
Q104 D-6
Q105 B-7
Q106 D-7
Q107 C-4
Q210 E-9
Q211 E-9
Q212 E-7
Q213 F-3
Q214 F-3
Q215 D-9
Q216 E-9
Q303 D-3
Q900 A-4
Q904 B-9
