Sony MDS-E10 - Rear Section

— 96 —

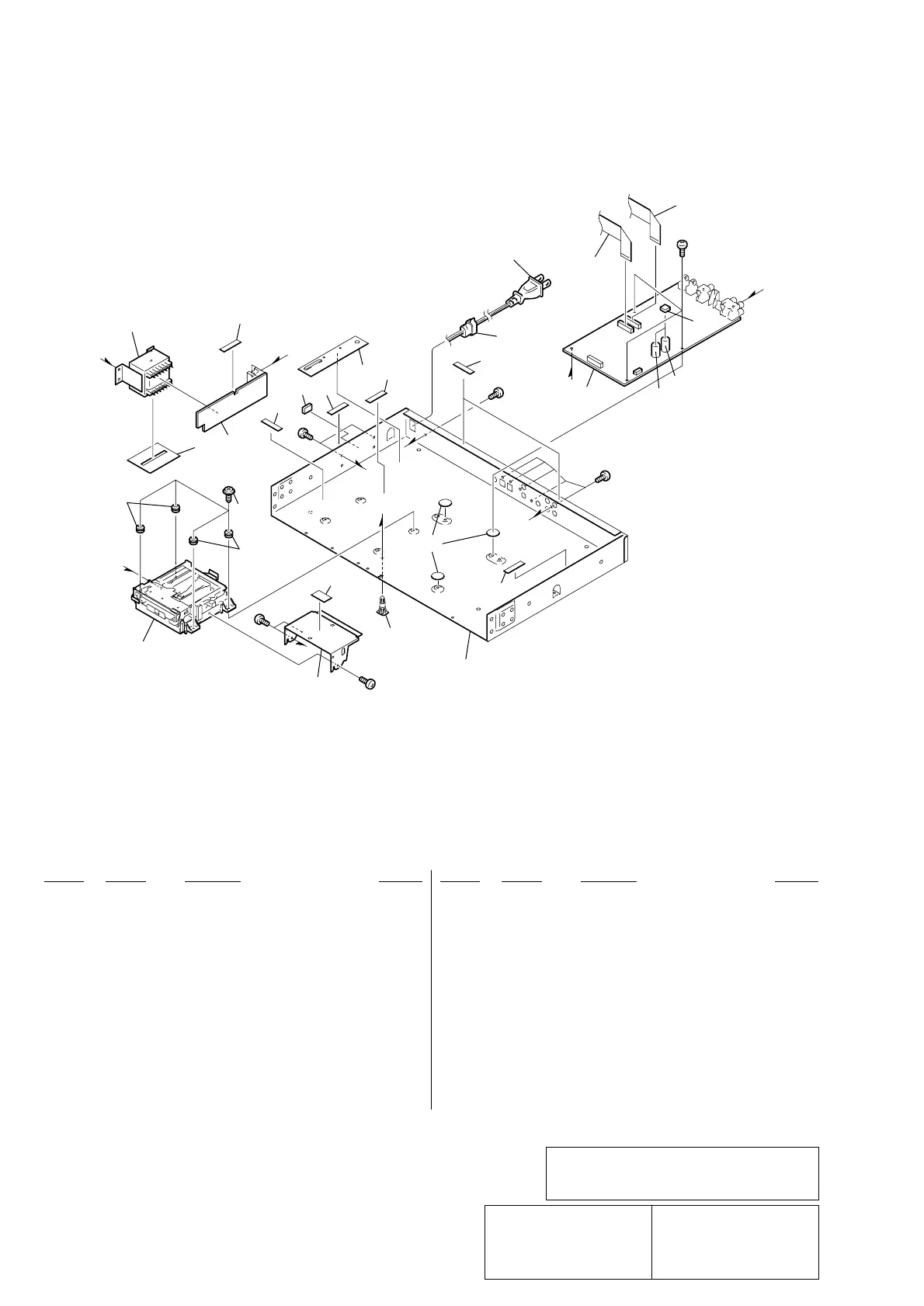

6-2. REAR SECTION
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
* 51 2-338-741-01 HOLDER, PWB
52 2-347-239-01 SCREW (+BV WH M3), STEP
* 53 A-4591-307-A AC BOARD, COMPLETE(J)
* 53 A-4591-308-A AC BOARD, COMPLETE (AEP,E)
* 53 A-4591-358-A AC BOARD, COMPLETE(US,CND)
54 4-910-502-01 CUSHION, ANTENNA
55 3-831-441-11 CUSHION (F)
* 56 2-347-384-01 INSULATED PLATE (D)
* 57 3-564-027-01 FELT, LIMITER
58 2-347-252-01 INSULATOR
59 1-757-254-11 WIRE, FLAT TYPE (27 CORE)
60 1-757-253-11 WIRE, FLAT TYPE (23 CORE)
* 61 A-4591-321-A MAIN BOARD, COMPLETE (J)
* 61 A-4591-322-A MAIN BOARD, COMPLETE (AEP,E)
* 61 A-4591-323-A MAIN BOARD, COMPLETE (US,CND)
62 3-703-244-00 BUSHING (2104), CORD
0 63 1-751-275-11 CORD, POWER (AEP,E)
0 63 1-783-531-41 CORD, POWER (US,CND)
0 63 1-790-345-21 CORD, POWER (J)
* 64 3-703-044-26 LABEL, CAUTION (US,CND)
* 65 3-584-749-01 CUSHION, ECM RETAINER
* 67 2-347-382-02 INSULATED PLATE (C)
0 PT1 1-435-758-11 TRANSFORMER, POWER
MDM-7SC A-4677-420-A DEVICE MINI DISK MDM-7SC
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
0印の部品，または0印付きの点線で囲まれた部品は，
安全性を維持するために重要な部品です。
従って交換時は，必ず指定の部品を使用して下さい。
c
f
f
g
b
b
h
h
#4
#5
#5
g
not supplied
not supplied
c
#3
#3
#1
C120
C236
PT1
MDM-7SC
52
51
64
53
58
58
59
60
65
61
62
55
63
55
57
67
55
55
55
55
54
56
