Sony MDS-E10 - Exploded Views; Front Section

— 95 —
SECTION 6
EXPLODED VIEWS
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
Note:
• -XX, -X mean standardized parts, so they may
have some differences from the original one.
• Items marked “*” are not stocked since they
are seldom required for routine service. Some
delay should be anticipated when ordering these
items.
• The mechanical parts with no reference number
in the exploded views are not supplied.
• Hardware (# mark) list and accessories and
packing materials are given in the last of this
parts list.
【使用上の注意】
• -XX,-Xは標準化部品のため，セットについている部品と異なる
場合があります。
• *印の部品は常時在庫しておりません。
• 分解図中の機構部品で，図面番号のない部品は供給しません。
• ねじ一覧表と付属梱包部は，部品表の最後にあります。
! 印の部品，または! 印付の点線で囲まれた部品は，
安全性を維持するために，重要な部品です。
従って交換時は，必ず指定の部品を使用して下さい。

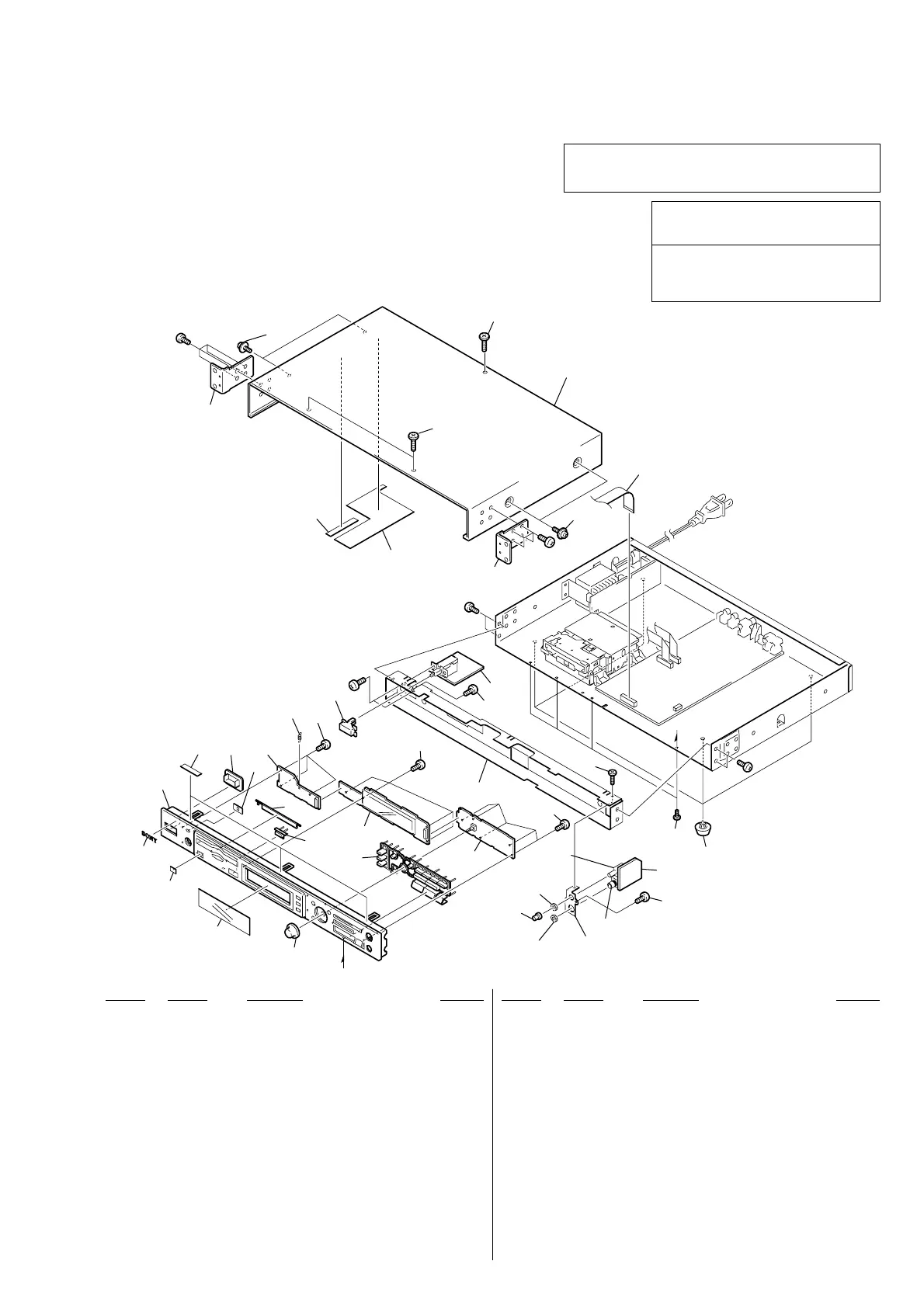

6-1. FRONT SECTION
1 4-983-657-01 KNOB (AMS)
2 2-347-248-12 WINDOW (FL)
3 2-347-020-01 WINDOW (RC)
4 4-942-568-41 EMBLEM (NO.5), SONY
5 2-347-240-11 PANEL, FRONT
6 2-347-247-01 LID (MD)
7 2-346-662-01 BUTTON (E)
8 2-347-246-01 BUTTON (MD)
* 9 A-4591-311-A SIRCS BOARD, COMPLETE
10 4-228-630-11 SPRING (LID), TENSION COIL
11 4-951-620-01 SCREW (2.6X8), +BVTP
12 2-335-924-31 BUTTON
* 13 A-4591-313-A FL BOARD, COMPLETE
* 14 A-4591-312-A KEY BOARD, COMPLETE
15 3-367-431-01 KNOB (BAL)
* 16 A-4591-310-A HP BOARD, COMPLETE
17 2-347-385-01 CUSHION (50X20)
* 18 A-4591-309-A PSW BOARD, COMPLETE
19 2-338-688-01 SCREW, STEP TAPPING
20 3-670-155-11 LEG
* 21 2-347-054-11 BRACKET, RACK MOUNT
22 3-704-366-01 SCREW (CASE) (M3X8)
23 2-347-234-01 CASE
24 1-757-252-11 WIRE, FLAT TYPE (23 CORE)
25 2-347-251-01 SHEET (S-SW), BLIND
* 26 2-346-775-01 ESCUTCHEON
* 27 2-347-268-01 INSULATED PLATE (B)
28 3-831-441-11 CUSHION (F)
29 4-951-620-31 SCREW (2.6), +BVTP
The components identified by mark 0 or
dotted line with mark 0 are critical for safety.
Replace only with part number specified.
Les composants identifiés par une marque
0 sont critiques pour la sécurité.
Ne les remplacer que par une pièce portant
le numéro spécifié.
not supplied
not supplied
1
2
#1
a
a
3
4
5
6
25
26
7
8
13
14
11
11
15
16
19
19
19
19
20
#2
#2
#1
#1
9
10
11
11
29
28
12
18
21
27
17
21
22
22
23
24
Included in
RV730
Included in
J730
J730
RV730
