Sony MDS-E10 - Mechanism Section-2 (MDM-7 SC)

— 98 —
259
258
257
255
254
256
260
259
262
252
268
267
253
253
252
251
263
252
253
262
HR901
S102
M101
M103
M102
#3
#3
253
261
264
265
266

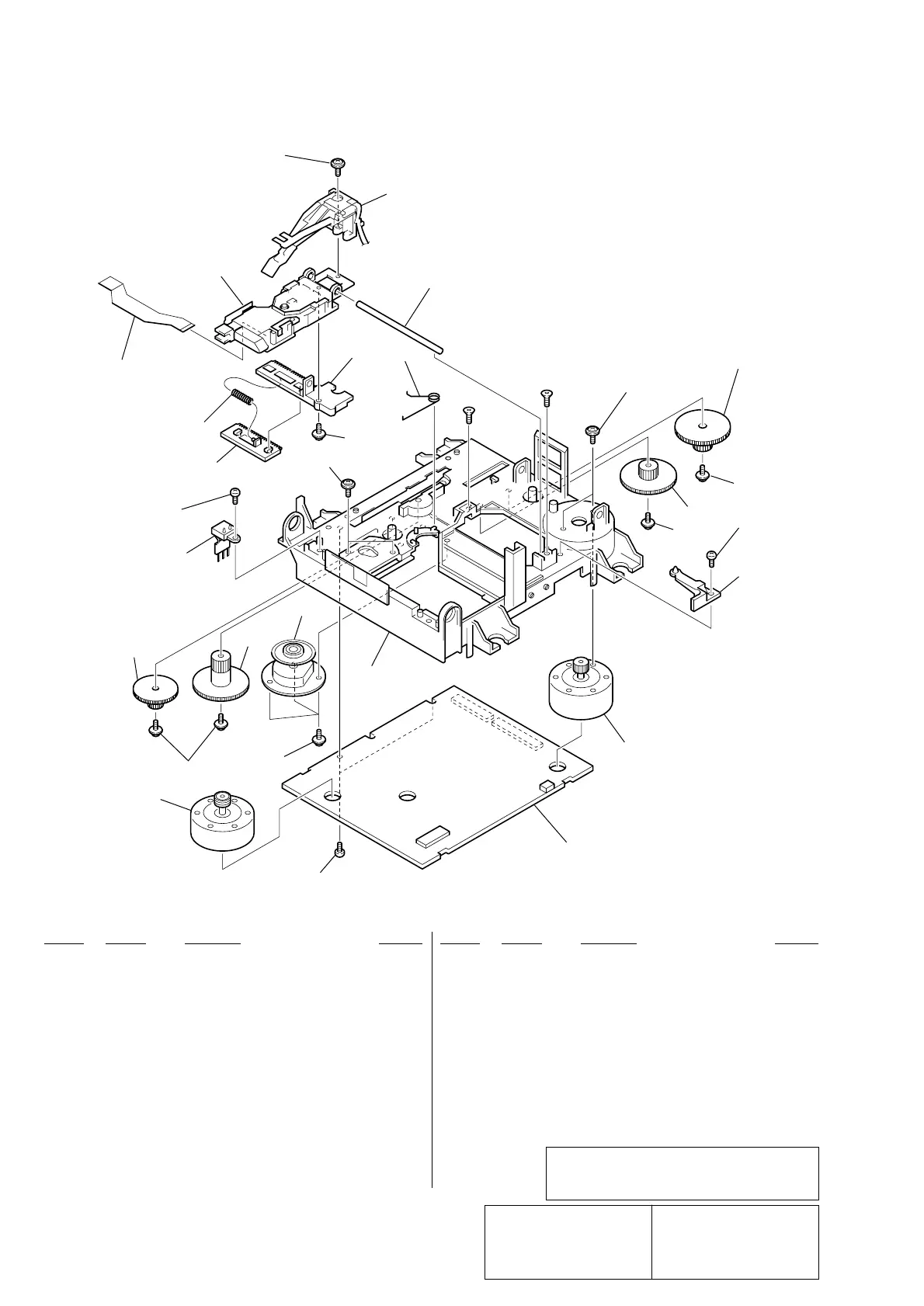

6-4. MECHANISM SECTION-2 (MDM-7SC)
Ref. No. Part No. Description Remarks Ref. No. Part No. Description Remarks
* 251 A-4725-492-A BD BOARD, COMPLETE
252 4-231-319-01 SCREW (2X6) CZN, +B (P) TRI
253 3-372-761-01 SCREW (M1.7), TAPPING
254 4-226-993-01 RACK
255 4-227-014-01 SPRING (RACK), COMPRESSION
256 4-226-992-01 BASE, SL
257 1-678-514-11 PWB, FLEXIBLE
0258 A-4672-541-A OPTICAL PICK-UP KMS-260B/J1N
259 4-988-560-01 SCREW (+P 1.7X6)
260 4-996-265-01 SHAFT, MAIN
261 4-226-989-01 CHASSIS
262 4-211-036-01 SCREW (1.7X2.5), +PWH
263 4-226-990-01 BASE (BU-A)
264 4-227-023-01 SPRING (SPINDLE), TORSION
265 4-227-004-01 GEAR (LC)
266 4-227-005-01 GEAR (LD)
267 4-227-009-01 GEAR (SD)
268 4-227-008-01 GEAR (SC)
M101 A-4672-898-A MOTOR ASSY, SPINDLE
M102 A-4672-900-A MOTOR ASSY, SLED
M103 A-4672-975-A MOTOR ASSY, LOADING
S102 1-771-957-11 SWITCH, PUSH (2 KEY)
HR901 1-500-670-12 HEAD, OVER LIGHT
The components identified by
mark 0 or dotted line with mark
0 are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque 0 sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
0印の部品，または0印付きの点線で囲まれた部品は，
安全性を維持するために重要な部品です。
従って交換時は，必ず指定の部品を使用して下さい。
